SIPLACE HF 系列用户手册 7 贴片机扩展部件
软件版本 SR.505.xx 2004 年 7 月中文版 7.2 FC 双贴片头的元件照相机
307
7.2.1.3 HF/3 贴片机上双贴片头元件视像照相机的位置
7

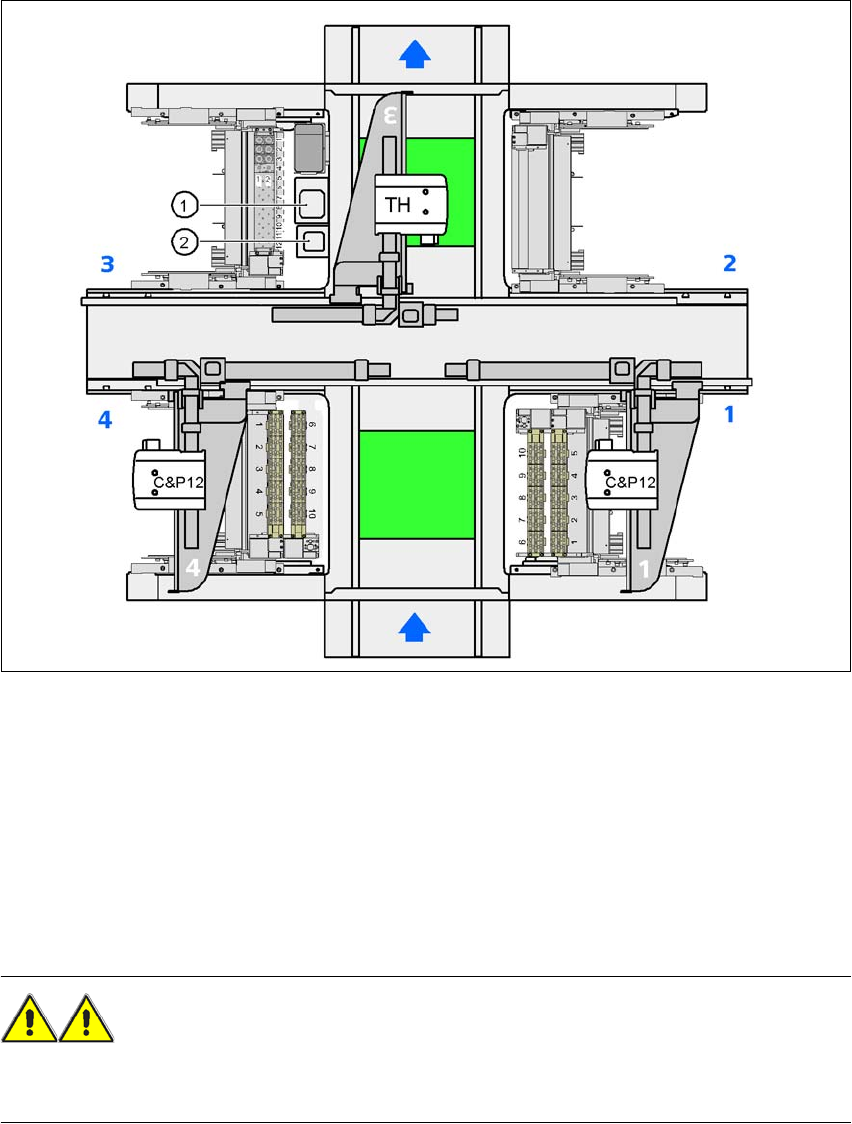

图
7.2 - 3 HF/3
贴片机上双贴片头元件视像照相机的位置
(1) 元件视像照相机 （静止， P&P （22 型） 50 x 40）的装配位置，位置 3
(2) 元件视像照相机 （静止， P&P （20 型） 8 x 8）的装配位置，位置 3
7.2.2 更换贴片头时，双贴片头元件照相机的安全说明
警告 7
贴片头由双贴片头转换成收集贴片头时，必须卸下双贴片头的元件视像照相机（静止，P&P，22
型， 50 x 40 和 20 型， 8 x 8），否则收集贴片头会与照相机安装孔相撞。
7 贴片机扩展部件 SIPLACE HF 系列用户手册
7.3 元件条形码扫描仪 软件版本 SR.505.xx 2004 年 7 月中文版
308
7.3 元件条形码扫描仪
7.3.1 概述
在贴片系统中，条形码扫描仪可用来检查料槽的位置分配是否正确，而且还能从元件料盘上读取
元件的数据。 条形码扫描仪可安装在贴片系统的两个操作面板上。 升级套件包括两个元件条形码
扫描仪。
7
图
7.3 - 1
元件条形码扫描仪
(1) 条形码扫描仪
料槽的位置分配 7
四位数的条形码狭条贴在侧面的安全屏上，用于料槽位置分配。第一个数字用于识别元件料台
（1、 2、 3 或 4），而其余三个数字用于给料槽编号。在条形码狭条的两端还有返回条形码。条形
码狭条以“2”为间隔连续编号 (1, 3, 5, 7...)，每个编号表示两个料槽（条形码 1 = 料槽 1 和 2）。
SIPLACE HF 系列用户手册 7 贴片机扩展部件
软件版本 SR.505.xx 2004 年 7 月中文版 7.3 元件条形码扫描仪
309
元件 7
例如，可以从元件料盘中获得数据，进而将元件的存量与配置文件 （续料检查）中规定的数量进
行比较。
成功读取每个数据组时，会发出一个听得到的信号。
请注意 7
元件条形码扫描仪选件必须在 SIPLACE Pro 计算机上进行配置。
以数字 1、2、3 或 4 开始的 4 位数条形码即可被认为是是料槽条形码。不是以 1、2、3 或 4 开始
的所有其它条形码则是元件条形码。
7.3.2 技术数据
7
元件条形码扫描仪
最高分辨率
0.13 mm
扫描速度 36 次 / 秒
激光类别 一类激光
保护程度
IP 64
尺寸
225 x 69 x 67 mm³
重量
380 g
电缆长度
2 m
室内光照的影响 防止普通光的直接入射和日光的间接入射
工作温度 - 10°C 至 + 40°C
空气湿度 最大 90% （不凝固）
兼容的条形码类型 编码 39 （标准或全 ASCII）
EAN/UPC （带 / 不带 ADD ON）
CODABAR
INTERLEAVED 2/5
NORMAL 2/5 （5 条）
（其它可按要求提供）
