7 贴片机扩展部件 SIPLACE HF 系列用户手册 7.4 PCB 条形码扫描仪 软件版本 SR.505.xx 2004 年 7 月中文版 316 7.4.7.3 PCB 超出带双传送导轨的贴片机 图 7.4 - 6 PCB 超出带双传送导轨的贴片机 7.4.7.4 沿 PCB 宽度的定位 - 沿行程方向的扫描光 束 图 7.4 - 7 沿 PCB 宽度的定位 - 穿越行程方向的扫描光束 PCB 条形码扫描仪 超出长度 [mm] 双…
SIPLACE HF 系列用户手册 7 贴片机扩展部件
软件版本 SR.505.xx 2004 年 7 月中文版 7.4 PCB 条形码扫描仪
315

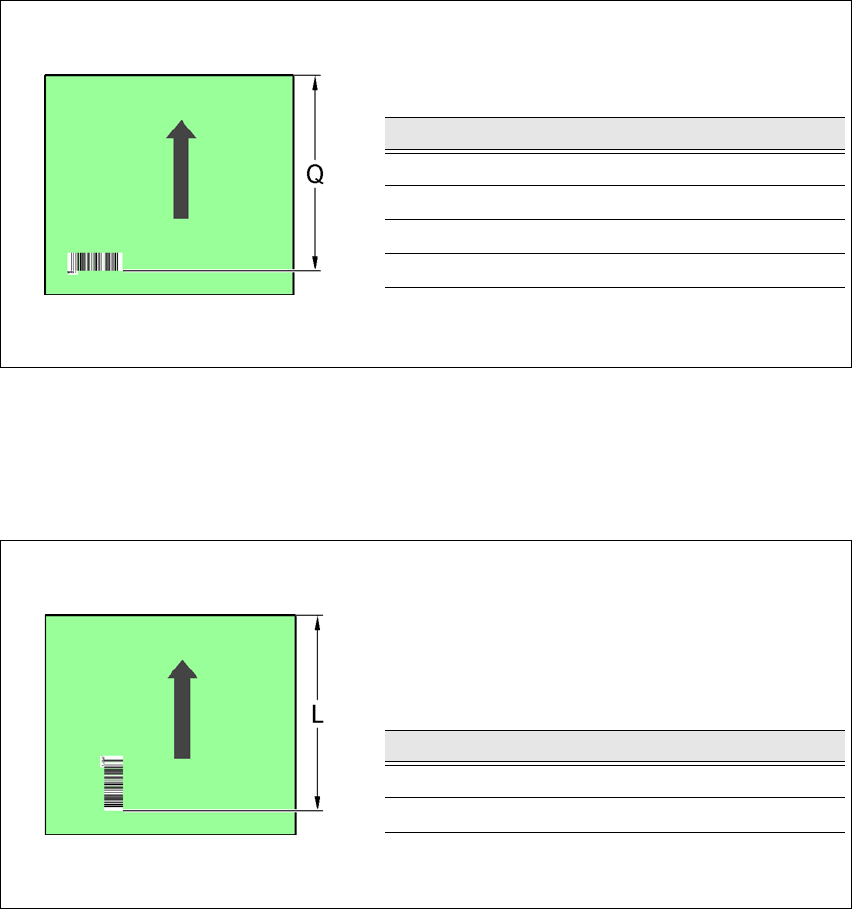

7.4.7 PCB 条形码标签在 PCB 上的定位
7.4.7.1 在 PCB 较长侧的定位 -
穿越
行程方向的扫描光束
图
7.4 - 4
在
PCB
较长侧的定位
-
穿越行程方向的扫描光束
7.4.7.2 在 PCB 较长侧的定位 - 沿行程方向的扫描光束
图
7.4 - 5
在
PCB
较长侧的定位
-
沿行程方向的扫描光束
PCB 条形码扫描仪
Q [mm]
2D 上边
390
1D 上边
390
2D 下边
430
1D 下边
430
PCB 条形码扫描仪
L [mm]
1D 上边
320 - 350
1D 下边
380 - 410
7 贴片机扩展部件 SIPLACE HF 系列用户手册
7.4 PCB 条形码扫描仪 软件版本 SR.505.xx 2004 年 7 月中文版
316
7.4.7.3 PCB 超出带双传送导轨的贴片机
图
7.4 - 6 PCB
超出带双传送导轨的贴片机
7.4.7.4 沿 PCB 宽度的定位 - 沿行程方向的扫描光束
图
7.4 - 7
沿
PCB
宽度的定位
-
穿越行程方向的扫描光束
PCB 条形码扫描仪 超出长度 [mm]
双传送导轨上的 2D 下边
17
下游贴片机输入侧
上游贴片机的输出侧
PCB 条形码扫描仪
LQ [mm] RQ [mm]
2D 上边
33
1D 上边
33
2D 下边
55
1D 下边
55
SIPLACE HF 系列用户手册 7 贴片机扩展部件
软件版本 SR.505.xx 2004 年 7 月中文版 7.4 PCB 条形码扫描仪
317
7.4.7.5 沿 PCB 宽度的定位 -
沿
行程方向的扫描光束， PCB 条形码扫描仪 1D
上边
图
7.4 - 8
沿
PCB
宽度的定位
ñ
沿行程方向的扫描光束
PCB
条形码扫描仪
1D
上边
7.4.7.6 沿 PCB 宽度的定位 -
沿
行程方向的扫描光束， PCB 条形码扫描仪 1D
下边
图
7.4 - 9
沿
PCB
宽度的定位
ñ
沿行程方向的扫描光束
PCB
条形码扫描仪
1D
下边
SC 单传送导轨
DC1 双传送导轨，轨道 1
DC2 双传送导轨，轨道 2
SM1 单传送导轨模式中的双传送导轨，轨道 1
SM2 单传送导轨模式中的双传送导轨，轨道 2
PCB 尺寸 / 传送轨道
LO [mm] RO [mm]
460 mm / SC 3 20
508 mm / SC 3 44
216 mm / DC1 3 24
250 mm / DC1
450 mm / SM1
358
216 mm / DC2 3 3
250 mm / DC2
450 mm / SM2
33
PCB 尺寸 / 传送轨道
LU [mm] RU [mm]
460 mm / SC 20 3
508 mm / SC 44 3
216 mm / DC1 3 3
250 mm / DC1
450 mm / SM1
33
216 mm / DC2 24 3
250 mm / DC2
450 mm / SM2
58 3
