7 贴片机扩展部件 SIPLACE HF 系列用户手册 7.5 陶瓷印制板对中 软件版本 SR.505.xx 2004 年 7 月中文版 318 7.5 陶瓷印制板对中 7.5.1 概述 陶瓷印制板易碎， 因此对贴片过程中夹紧 PCB 所产生的机械压 力极其敏感。 所以，贴片机应始终 装备用于放置陶瓷印制板的机械陶 瓷印制板对中装置。每个传送 导轨轨道上都配有两个机械 对中 装置。 7.5.2 机械对中 陶瓷印制板对中装置安装在升降台 …
SIPLACE HF 系列用户手册 7 贴片机扩展部件
软件版本 SR.505.xx 2004 年 7 月中文版 7.4 PCB 条形码扫描仪
317
7.4.7.5 沿 PCB 宽度的定位 -
沿
行程方向的扫描光束， PCB 条形码扫描仪 1D
上边
图
7.4 - 8
沿
PCB
宽度的定位
ñ
沿行程方向的扫描光束
PCB
条形码扫描仪
1D
上边
7.4.7.6 沿 PCB 宽度的定位 -
沿
行程方向的扫描光束， PCB 条形码扫描仪 1D
下边
图
7.4 - 9
沿
PCB
宽度的定位
ñ
沿行程方向的扫描光束
PCB
条形码扫描仪
1D
下边
SC 单传送导轨
DC1 双传送导轨，轨道 1
DC2 双传送导轨，轨道 2
SM1 单传送导轨模式中的双传送导轨，轨道 1
SM2 单传送导轨模式中的双传送导轨，轨道 2
PCB 尺寸 / 传送轨道
LO [mm] RO [mm]
460 mm / SC 3 20
508 mm / SC 3 44
216 mm / DC1 3 24
250 mm / DC1
450 mm / SM1
358
216 mm / DC2 3 3
250 mm / DC2
450 mm / SM2
33
PCB 尺寸 / 传送轨道
LU [mm] RU [mm]
460 mm / SC 20 3
508 mm / SC 44 3
216 mm / DC1 3 3
250 mm / DC1
450 mm / SM1
33
216 mm / DC2 24 3
250 mm / DC2
450 mm / SM2
58 3
7 贴片机扩展部件 SIPLACE HF 系列用户手册
7.5 陶瓷印制板对中 软件版本 SR.505.xx 2004 年 7 月中文版
318
7.5 陶瓷印制板对中
7.5.1 概述
陶瓷印制板易碎，因此对贴片过程中夹紧 PCB 所产生的机械压力极其敏感。所以，贴片机应始终
装备用于放置陶瓷印制板的机械陶瓷印制板对中装置。每个传送导轨轨道上都配有两个机械对中
装置。
7.5.2 机械对中
陶瓷印制板对中装置安装在升降台上。如果印制板到达其放置位置，升降台将向上移动。当升降
台抵至顶端位置时，机械陶瓷印制板对中装置被激活，印制板被卡在 PCB 传送导轨道上。机械对
中完成后，即进行 PCB 视像照相机的光学对中。
SIPLACE HF 系列用户手册 7 贴片机扩展部件
软件版本 SR.505.xx 2004 年 7 月中文版 7.5 陶瓷印制板对中
319
7.5.2.1 结构

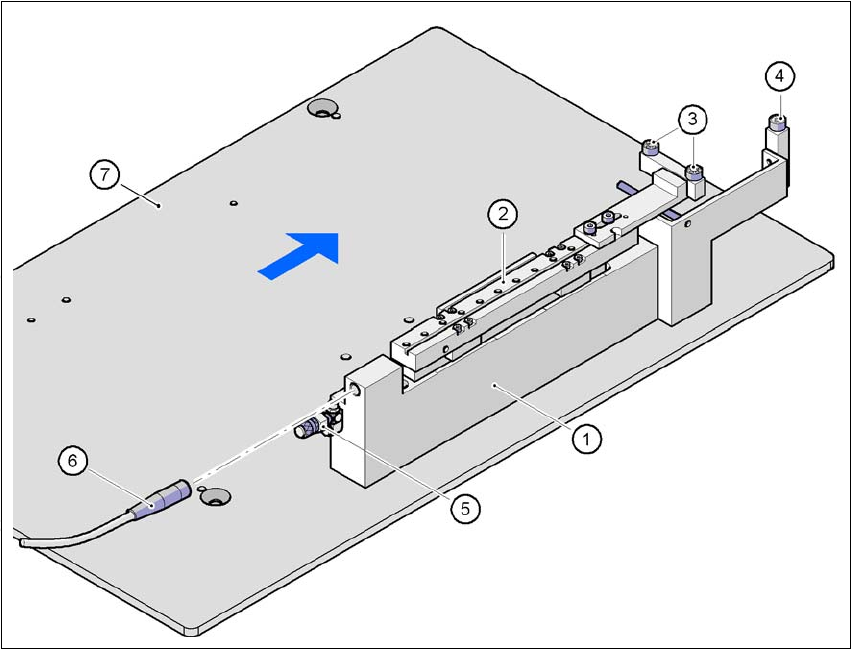

图
7.5 - 1
陶瓷印制板对中装置的结构
(1) 机械陶瓷印制板对中
(2) 对中滑槽
(3) 球轴承
(4) 挡杆
(5) 压缩空气连接
(6) 接近开关连接电缆
(7) 升降台
7
7
7.5.2.2 预防性维护
- 确保清洁和润滑 X 轴对中装置的球轴承。
- 如果有必要，检查气动机械装置是否能平稳运行。
- 传送导轨应按维护说明中的规定进行维护。
