SIPLACE HF 系列用户手册 7 贴片机扩展部件软件版本 SR.505.xx 2004 年 7 月中文版 7.6 多色 PCB 照相机（ 18 型） 323 - 蓝色斜射照明在多数情况下，这种照明可用来显著改进在一种浅色材料，如陶瓷或 CEM 上的光亮的基准点的对比度。在浅色背景下，可以较好地检测覆盖焊锡保护层的基准点。 - 红外照明这种类型的照明对于覆盖保护层的基准点或弯曲材料上的基准点尤其有用。有时，它…

7 贴片机扩展部件 SIPLACE HF 系列用户手册

7.6 多色 PCB 照相机（18 型）软件版本 SR.505.xx 2004 年 7 月中文版

322

7.6 多色 PCB 照相机（18 型）

7.6.1 概述

可以安装选件多色 PCB 照相机，以取代副悬臂照相机。多色 PCB 照相机提供四种不同类型的照

明。这样可以大大提高基准点的识别能力，进而改进对中准确度。

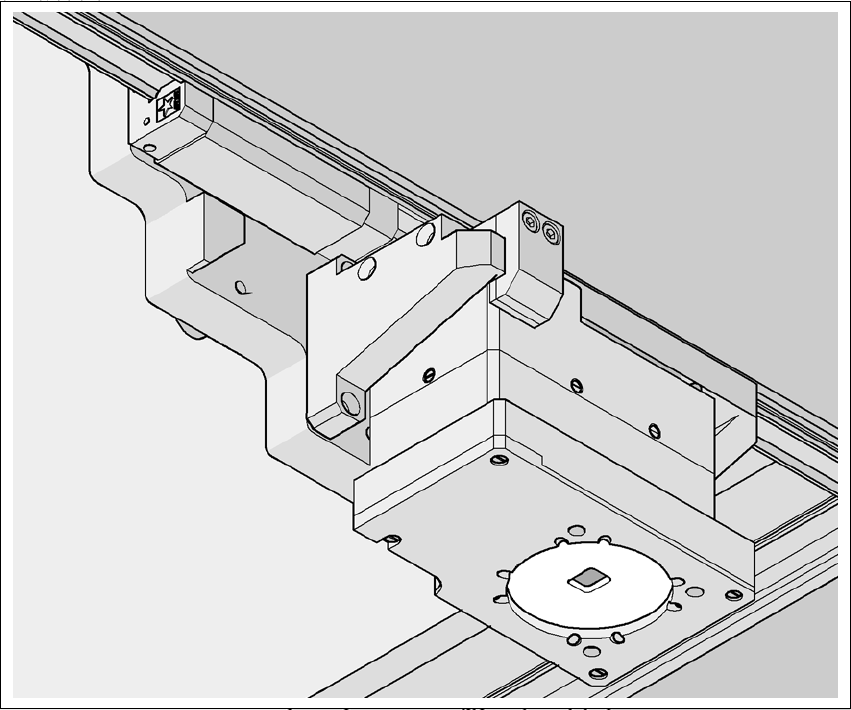

图

7.6 - 1

多色

PCB

照相机

7.6.2 照明类型

多色 PCB 照相机可选用下述照明类型：

- 标准照明

白色和红外照明的混合可以用于检测大量的基准点。通过改变照明可以改进图像的对比度，从

而使不同的基准点的对中得到优化。

- 白色照明

这种类型的照明用于具有镀锡基准点的标准 PCB。

SIPLACE HF 系列用户手册 7 贴片机扩展部件

软件版本 SR.505.xx 2004 年 7 月中文版 7.6 多色 PCB 照相机（18 型）

323

- 蓝色斜射照明

在多数情况下，这种照明可用来显著改进在一种浅色材料，如陶瓷或 CEM 上的光亮的基准点

的对比度。在浅色背景下，可以较好地检测覆盖焊锡保护层的基准点。

- 红外照明

这种类型的照明对于覆盖保护层的基准点或弯曲材料上的基准点尤其有用。有时，它还有可能

用来改进陶瓷上银色 / 铂的基准点的识别。其效果要通过测试性对中或贴片运行进行测试。

7 贴片机扩展部件 SIPLACE HF 系列用户手册

7.7 PCB 对准软件版本 SR.505.xx 2004 年 7 月中文版

324

7.7 PCB 对准

7.7.1 概述

需贴装的 PCB 的长宽比有时为 1:2 或更小。这意味着， PCB 较短侧指向行程方向。行进中，

PCB 会轻微扭曲，这样一样，基准点就偏离出 PCB 视像照相机的搜索窗口内。在这种情况下，

“PCB 对准”选项可确保这些 PCB 准确无误地在停止位置上重新对准。

如果指向行程方向且带有凹室的 PCB 被处理，则贴片机上就会有多个处理位置，该贴片机带机械

顶杆（HS-50、 S-25 HM、F5 HM）且使用激光光障传感器（HF、HS-60、S-27 HM）监控此位

置。“PCB 对准”选项确保在所有 PCB 传送导轨上的同一位置停止 PCB。“ PCB 对准”选项对

单传送导轨和双传送导轨都适用。

图

7.7 - 1 PCB

对准

(1) 升降台

(2) PCB 挡杆

7.7.2 功能说明

PCB 被传送到贴片区域，直到激光光障传感器触发 PCB 传送导轨的停止信号。之后，带有 PCB

挡杆的升降台上移到 PCB 尚未被夹紧且仍通过传送带移动的位置。两个 PCB 挡杆与 PCB 持平，
