SIPLACE HF 系列用户手册 7 贴片机扩展部件 软件版本 SR.505.xx 2004 年 7 月中文版 7.9 元件传感器 327 7.9 元件传感器 7 图 7.9 - 1 带元件传感器的贴片头 (1) 贴片头 (2) 元件传感器
7 贴片机扩展部件 SIPLACE HF 系列用户手册
7.8 供料器盖板 软件版本 SR.505.xx 2004 年 7 月中文版
326
7.8 供料器盖板
供料器盖板安装在元件供料区域内。该设计旨在防止贴片头与未正确咬合的直立供料器夹持器发
生碰撞。供料器盖板也可防止因操作不当而导致供料器前面板进入贴片头行程范围。
7
图
7.8 - 1
位置
1
和
3
的供料器盖板
(1) 供料器盖板
(2) 机械锁定
(3) 打开急停电路
供料器盖板在以下两种版本上提供：位置 1 或 3，位置 2 或 4。
供料器盖板开关连接到急停电路中，与其形成回路。供料器盖板必须机械锁定，这样会关闭打开
的急停电路。
SIPLACE HF 系列用户手册 7 贴片机扩展部件
软件版本 SR.505.xx 2004 年 7 月中文版 7.9 元件传感器
327
7.9 元件传感器
7

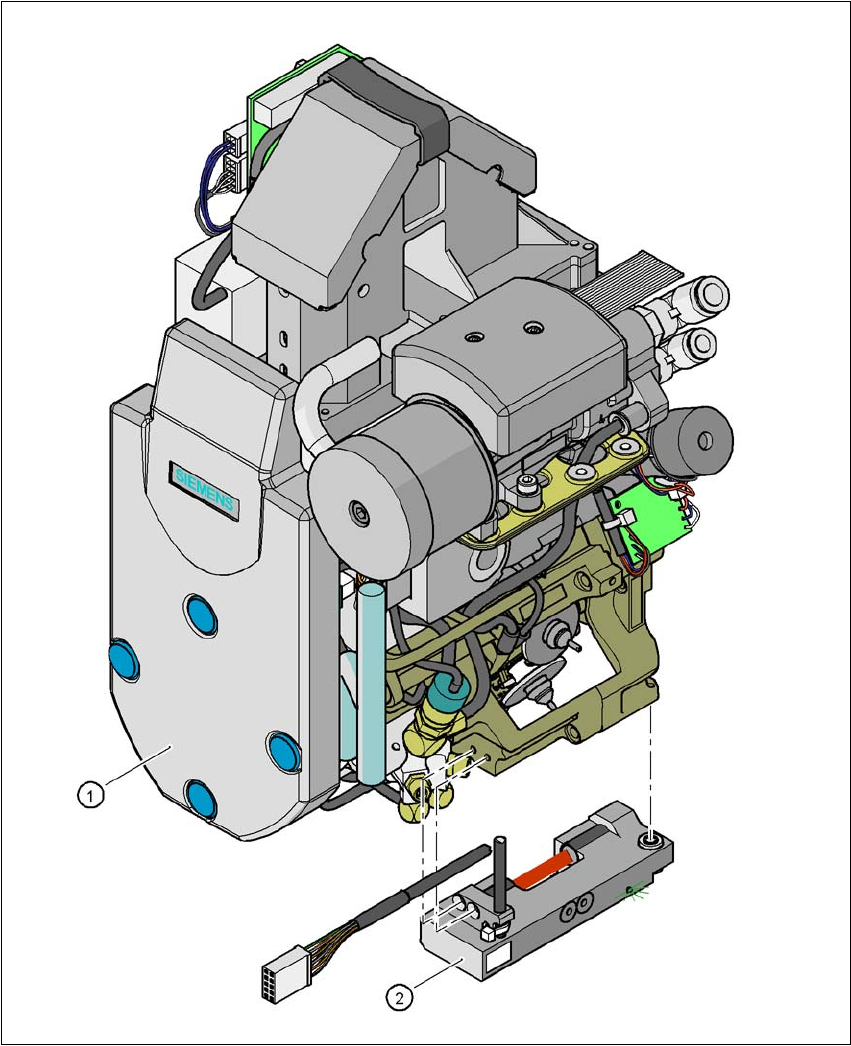

图
7.9 - 1
带元件传感器的贴片头
(1) 贴片头
(2) 元件传感器
7 贴片机扩展部件 SIPLACE HF 系列用户手册
7.9 元件传感器 软件版本 SR.505.xx 2004 年 7 月中文版
328
7.9.1 元件传感器的功能说明
元件传感器 （部件号 00118021-01）
元件传感器固定在 12 段位器收集贴片头安装孔的底部（见图 7.9 - 1
）。它用于扫描元件的外形并
检查吸嘴上是否有元件。此外，它还可以确定元件的高度。元件高度可以用来确定元件是处于正
常的位置，还是在吸嘴的边缘。高度为 0.1 至 4 mm 的元件均可以检查。对于大型的元件，只能
检查其是否在吸嘴上。
元件传感器通过 SIPLACE Pro 计算机上的封装形式编辑器进行配置。
每个吸嘴，包括专用吸嘴，可以用元件传感器扫描。
7.9.2 测量条件
必须满足下列条件，得到的测量值才有效：
- 照明光束必须在校准过程中接触到空吸嘴尖。
- 当吸嘴上有元件时，吸嘴尖必须在照明光束的范围内。
- 最小吸嘴长度 13 mm
- 吸嘴长度 + 元件高度 + 公差 < 17 mm
如果满足这些条件，就可以确定元件是否存在，或测量元件高度。高度间的最小区别是 100 祄。
7

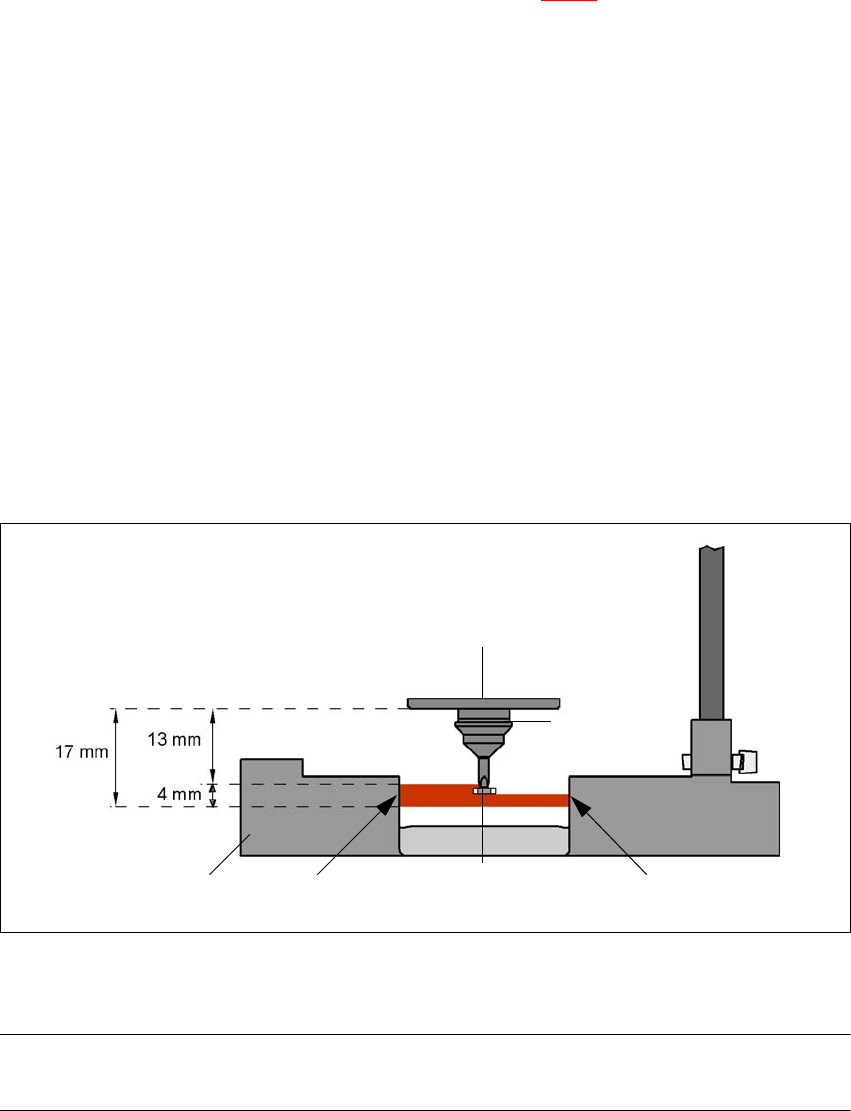

图
7.9 - 2
元件传感器，工作原理
7
7
请注意 7
如果使用 906 吸嘴贴装 0201 元件，使用元件传感器非常重要，因为此时不可能进行真空测量。 7
增量盘
元件
吸嘴
IR LED
光电晶体管
十字通过
