7.11.3 生产率提升系统的优点
生产率提升系统能够提高生产线上贴片机的贴片率，进而提高整个生产线的生产率。
7
图
7.11 - 3

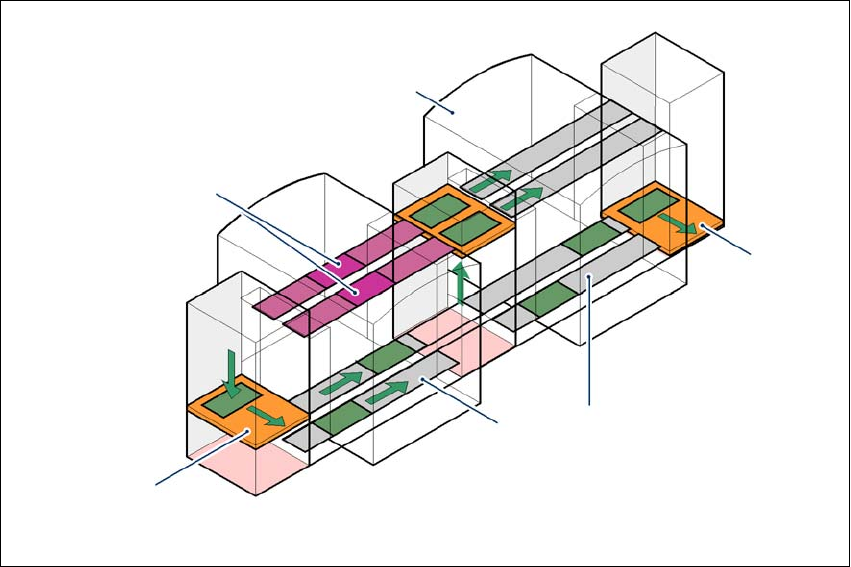

生产率提升系统
-
避免停机
当生产线并行连接时，不会因单个贴片机出现故障而使整条生产线停止运行。此外，还可以在其
它生产线继续贴装无须中断的情况下，访问单独的贴片机。
使用这一功能，可
- 调查流程或进行测试
- 为 PCB 基准点、封装形式或测试贴片编程
- 进行维护或修理
- 修改操作错误，例如没有及时连接料带或元件。
另一个优点是生产线可使用软件按需重新配置，而无须重设贴片机。
传送导轨段，处理
贴片机
水平
垂直升降
地面传送带
轨道更改
7 贴片机扩展部件 SIPLACE HF 系列用户手册
7.12 SIEMENS 接口 软件版本 SR.505.xx 2004 年 7 月中文版
340
7.12 SIEMENS 接口
HF 系列贴片机传送导轨接口根据 SMEMA 标准进行配置，但也可按照西门子的标准使用这类接
口。将 HF 系列贴片机装在旧 SIPLACE 生产线上的重要优点在于，这时不用对旧生产设备改型，
以使其符合 SMEMA 标准。
只需配置 HF 系列贴片机传送导轨接口，以符合西门子标准并用接口连接电缆连接贴片机即可。
更多详细信息，见 SIEMENS 传送导轨改型说明界面”，部件号 00194343-01。
7.13 长印制电路板选项
以下 PCB 格式可用于 HF 系列贴片机
7
7
7
我们提供 “长印制电路板”选项，作为改型套件，用于贴装超过 450 mm 的 PCB。
如果安装了 “长印制电路板”选项，则可处理以下 PCB 格式：
7
7
7
单传送导轨 50 x 50 mm² 至 450 x 508 mm²
双传送导轨 （标准宽度） 50 x 50 mm² 至 450 x 216 mm²
双传送导轨 “宽印制电路板” 50 x 50 mm² 至 450 x 250 mm²
单传送导轨模式中的双传送导轨 50 x 50 mm² 至 450 x 380 mm²
“单传送导轨”中的双传送导轨
“宽印制电路板”模式
50 x 80 mm² 至 450 x 450 mm²
单传送导轨 “长印制电路板” 50 x 80 mm² 至 610 x 508 mm²
双传送导轨 “长印制电路板” 50 x 80 mm² 至 610 x 216 mm²
双传送导轨 “宽印制电路板”、“长印制电路板” 50 x 80 mm² 至 610 x 250 mm²
单传送导轨、长印制电路板模式中的双传送导轨 50 x 80 mm² 至 610 x 380 mm²
单传送导轨、宽印制电路板、长印制电路板模式中的双传送导
轨
50 x 80 mm² 至 610 x 450 mm²
SIPLACE HF 系列用户手册 7 贴片机扩展部件
软件版本 SR.505.xx 2004 年 7 月中文版 7.13 长印制电路板选项
341
改型套件包括以下各部件：
- 整个机构：顶杆、传感器、电缆和装配部件
- 可选 CD，可启用 SIPLACE Pro 计算机的功能
- 改型说明
请注意 7
双传送导轨必须有 2 个长印制电路板选项。
更多信息，见软件版本 505 说明，部件号 00193982-01 和 “长印制电路板选项”改型说明，部
件号 00193888-01。
