SIPLACE HF 系列用户手册 2 安全操作 软件版本 SR.505.xx 2004 年 7 月中文版 2.2 警告标签 37 2.2.3.2 料带切割器底部的警告标签 W205 2 图 2.2 - 5 料带切割器底部的警告标签 W205 2.2.3.3 废料带斜槽上的警告标签 W205 2 图 2.2 - 6 废料带斜槽上的警告标签 W205

100%1 / 360
2 安全操作 SIPLACE HF 系列用户手册
2.2 警告标签 软件版本 SR.505.xx 2004 年 7 月中文版
36
2.2.3 料带切割器上的警告标签 W205
2
图 2.2 - 1 中的位置 W205， 部件号 03009344-01 （每个贴片系统的数量： 16 个）

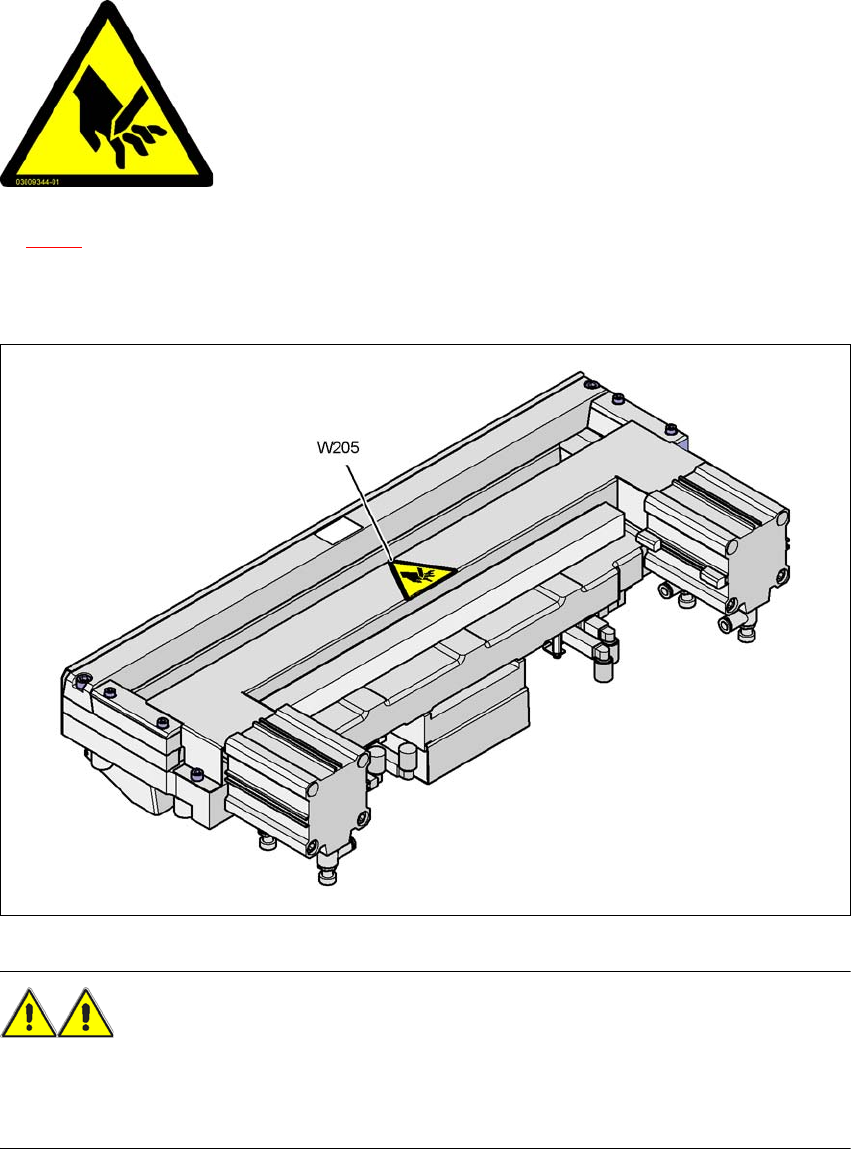

2.2.3.1 料带切割器顶部的警告标签 W205
2
图
2.2 - 4
料带切割器顶部的警告标签
W205
警告 2
如果要使用料带切割器，必须切断贴片机的主电源和压缩空气供给装置。
稍候，直至压力降到 0 Mpa。
使用料带切割器时，戴上结实的防护手套。 2
2
2
2
2
2
2
2
2
有切割的危险！
甚至关闭贴片机时，仍有切割危险
SIPLACE HF 系列用户手册 2 安全操作
软件版本 SR.505.xx 2004 年 7 月中文版 2.2 警告标签
37
2.2.3.2 料带切割器底部的警告标签 W205
2
图
2.2 - 5
料带切割器底部的警告标签
W205
2.2.3.3 废料带斜槽上的警告标签 W205
2
图
2.2 - 6
废料带斜槽上的警告标签
W205
2 安全操作 SIPLACE HF 系列用户手册
2.2 警告标签 软件版本 SR.505.xx 2004 年 7 月中文版
38
2.2.4 废料带导槽上的警告条
2
图
2.2 - 7
废料带导槽上的警告条
警告 2
不要将手伸进废料带导槽孔。
