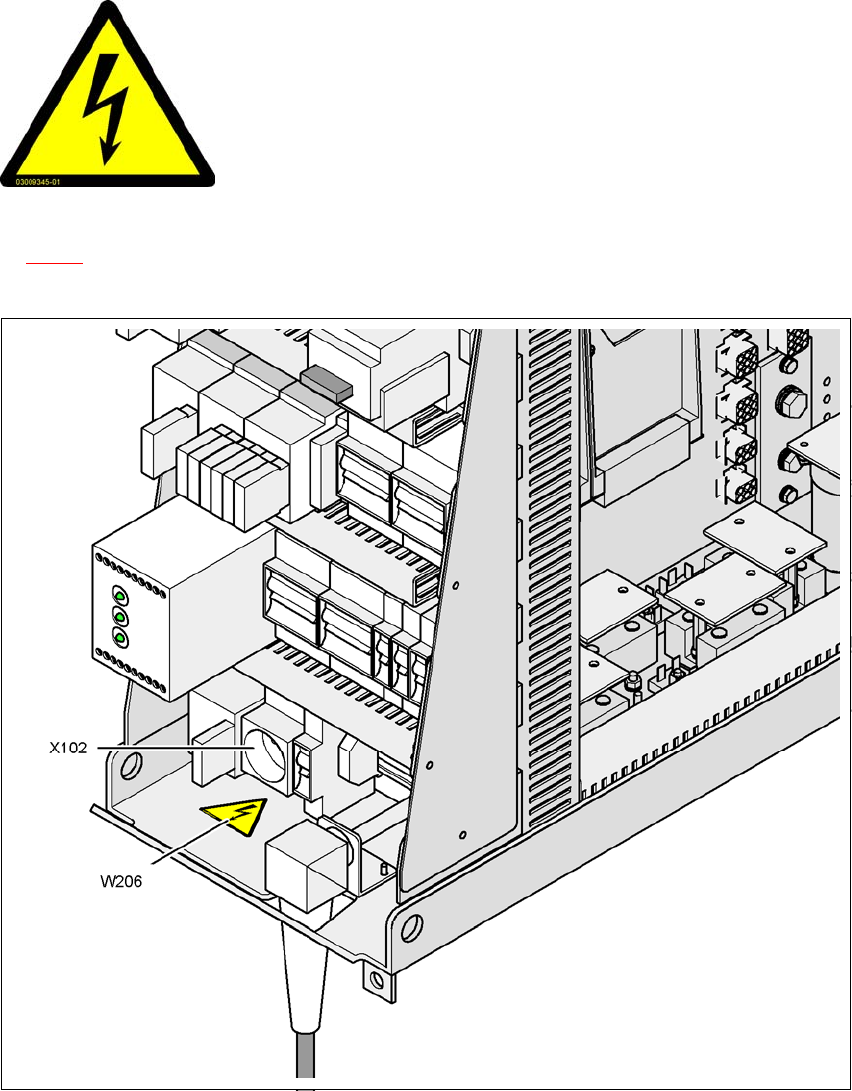

SIPLACE HF 系列用户手册 2 安全操作 软件版本 SR.505.xx 2004 年 7 月中文版 2.2 警告标签 39 2.2.5 维护插座 X102 上的警告标签 W206 2 图 2.2 - 8 中的位置 W206 ， 部件号 03009345-01 （每个贴片系统的数量： 1 个） 图 2.2 - 8 维护插座 X102 上的警告标签 W206 位置 W206 ，部件号 030 09345-01 2 危险电压！ 关闭主…
2 安全操作 SIPLACE HF 系列用户手册
2.2 警告标签 软件版本 SR.505.xx 2004 年 7 月中文版
38

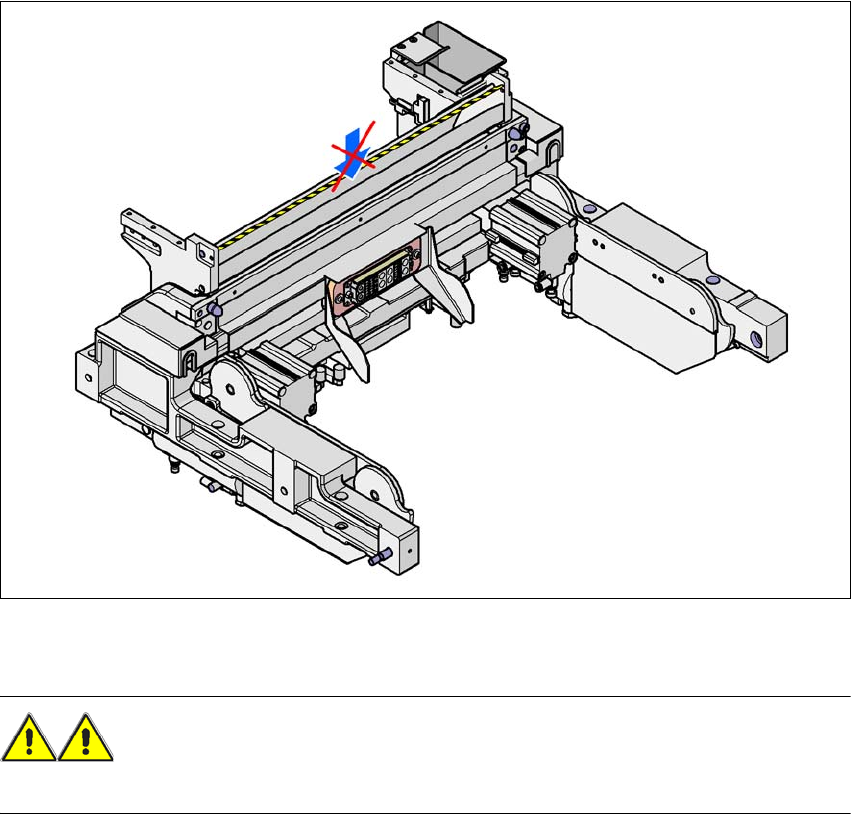

2.2.4 废料带导槽上的警告条
2
图
2.2 - 7
废料带导槽上的警告条
警告 2
不要将手伸进废料带导槽孔。
2 安全操作 SIPLACE HF 系列用户手册
2.2 警告标签 软件版本 SR.505.xx 2004 年 7 月中文版
40
2.2.6 警告标签 W207
2
位置 W207，部件号 03009346-01 （每个贴片系统的数量： HF：2 个， HF/3：3 个）

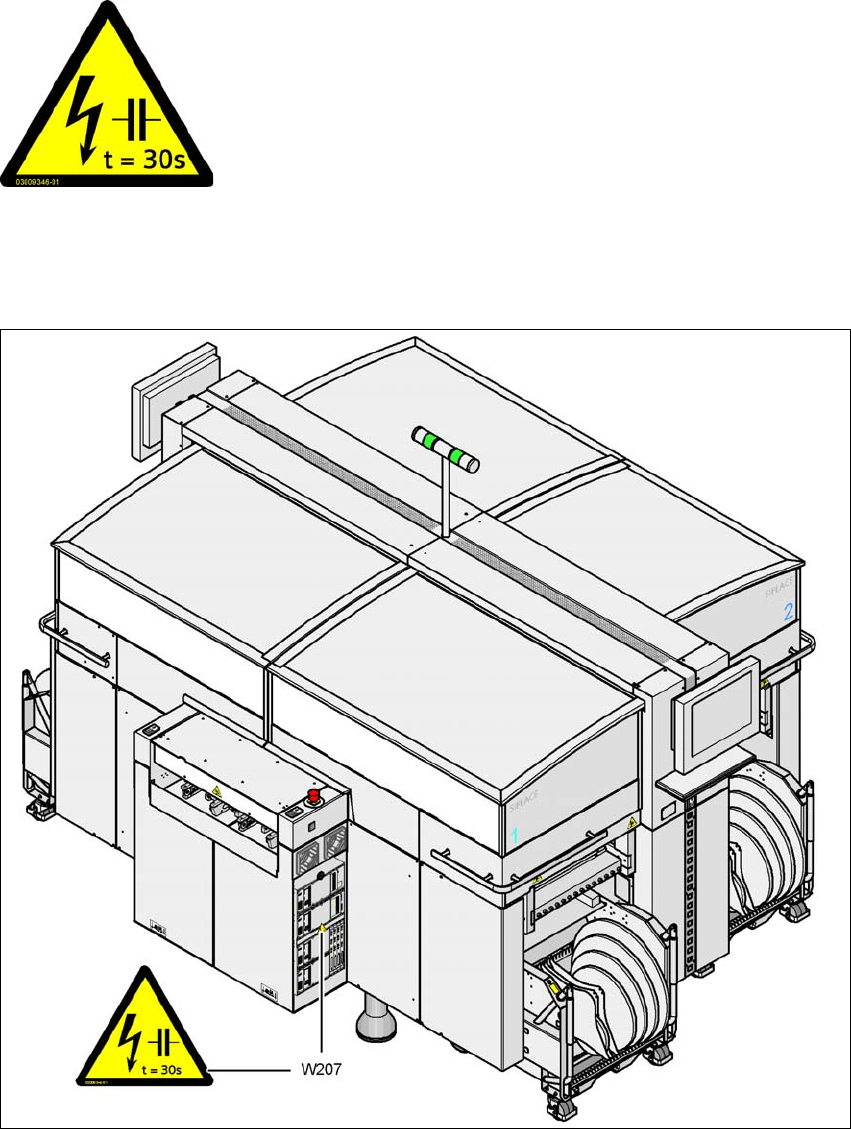

2.2.6.1 轴单元上的警告标签 W207
2
图
2.2 - 9
轴单元
Macrolon
面板上的警告标签
W207
位置 W207，部件号 03009346-01
2
2
主电源电压！
关闭主电源开关，等候 30 秒，直至电容器放电。
NAFTA 区域：有电击或燃烧的危险！
