00193936-02 - 第44页
2 安全操作 SIPLACE HF 系列用户 手册 2.2 警告标签 软件版本 SR.505.xx 2004 年 7 月中文版 44 2.2.9 EME RGENCY -STOP （急停）按钮上的警告标签 W1 10 2 警告标签 W1 10 ， 部件号 03009349-01 （每个贴片系统的数量： 2 个） 2 2 图 2.2 - 13 EMERGENCY -STOP （急停）按钮上的警告标签 W1 10 2 位置 W1 10 ，部…
SIPLACE HF 系列用户手册 2 安全操作
软件版本 SR.505.xx 2004 年 7 月中文版 2.2 警告标签
43
2.2.8 CEKON 插头上的警告标签 W211
2
位置 W 211 （每个贴片系统的数量： 1 个）
2
图
2.2 - 12 CEKON
插头上的警告标签
W211
位置 W211，部件号 03009351-01
2
剩余电压！
拔下主电源插头后，等候 30 秒，以释放剩余电压。
NAFTA 区域：危险电压
插头管脚和线端上的剩余电能会致死或造成严重伤害。避免与电源插头和 /
或线端接触 30 秒钟。
2 安全操作 SIPLACE HF 系列用户手册
2.2 警告标签 软件版本 SR.505.xx 2004 年 7 月中文版
44
2.2.9 EMERGENCY-STOP （急停）按钮上的警告标签 W110
2
警告标签 W110， 部件号 03009349-01 （每个贴片系统的数量： 2 个）
2
2
图
2.2 - 13 EMERGENCY-STOP
（急停）按钮上的警告标签
W110
2
位置 W110，部件号 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
在澳大利亚、加拿大、墨西哥和美国，警告标
签 W110 贴在扩展套件上，而不是用
EMERGENCY-STOP （急停）按钮上的黄色
环表示。
SIPLACE HF 系列用户手册 2 安全操作
软件版本 SR.505.xx 2004 年 7 月中文版 2.2 警告标签
45

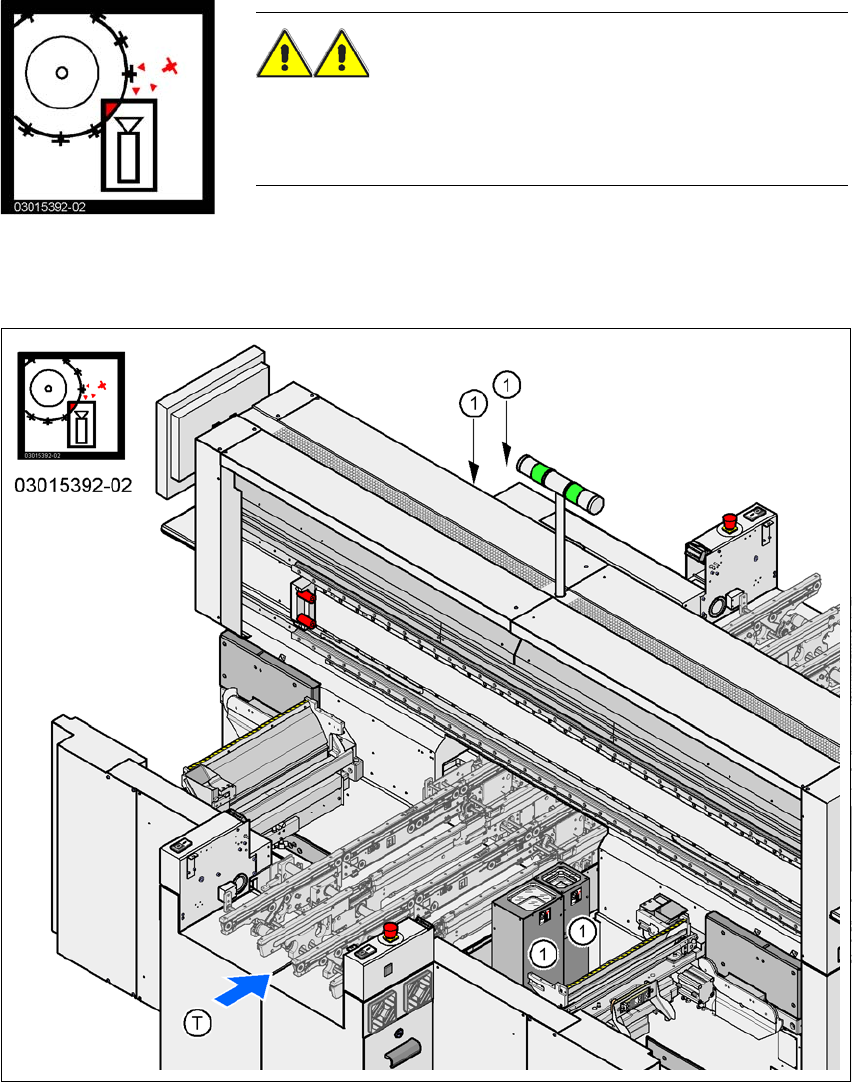

2.2.10 双贴片头元件照相机上的 “碰撞”信息板
“碰撞”信息板，部件号 03015392-02
（每个贴片系统的数量：HF/3 贴片机：2 个， HF 贴片机：4 个）
2
图
2.2 - 14
双贴片头元件照相机上的 “碰撞”信息板
(1) 双贴片头元件照相机上的 “碰撞”信息板
警告有碰撞的危险 2
贴片头由双贴片头转换成收集贴片头时，必须卸下双贴片头的元件
视像照相机（静止，P&P，22 型，50 x 40 和 20 型，8 x 8）， 否 则
收集贴片头会与照相机安装孔相撞。
