2 安全操作 SIPLACE HF 系列用户手册
2.3 激光分类 软件版本 SR.505.xx 2004 年 7 月中文版
46
2.3 激光分类
2.3.1 一类激光
2.3.1.1 贴片机的激光分类
2
请注意： 2
一类激光和 1M 中的组件未标识。
2.3.1.2 照相机系统的激光分类
2
2.3.2 1M 类激光
不要直视带有光学仪表的 1M 类激光！
2
2
所有已安装的照相机系统和准备就绪可以运行的贴片机属一类激
光。
根据 DIN EN 60825-1:2001 进行激光分类。
2
下列照相机系统属一类激光：
- 多色 PCB 照相机 （18 型）
- SIPLACE 双贴片头的元件视像照相机
静止元件视像照相机 （22 型） 50 x 40
静止元件视像照相机 P&P （20 型） 8 x 8
2
下列照相机系统属 1M 类激光：
- 12 段位器收集贴片头上的 24 x 24 元件照相机
- 6 段位器收集贴片头上的 39 x 39 元件照相机
- 6 段位器或 12 段位器收集贴片头上的 16 x 16 DCA 照相机
SIPLACE HF 系列用户手册 2 安全操作
软件版本 SR.505.xx 2004 年 7 月中文版 2.4 运输贴片机的安全说明
47
2.3.3 二类激光
下列组件属二类激光：
- PCB 传送导轨贴片区 1 中的激光光障传感器
- PCB 传送导轨贴片区 2 中的激光光障传感器
- PCB 条形码扫描仪
2
2.4 运输贴片机的安全说明
2

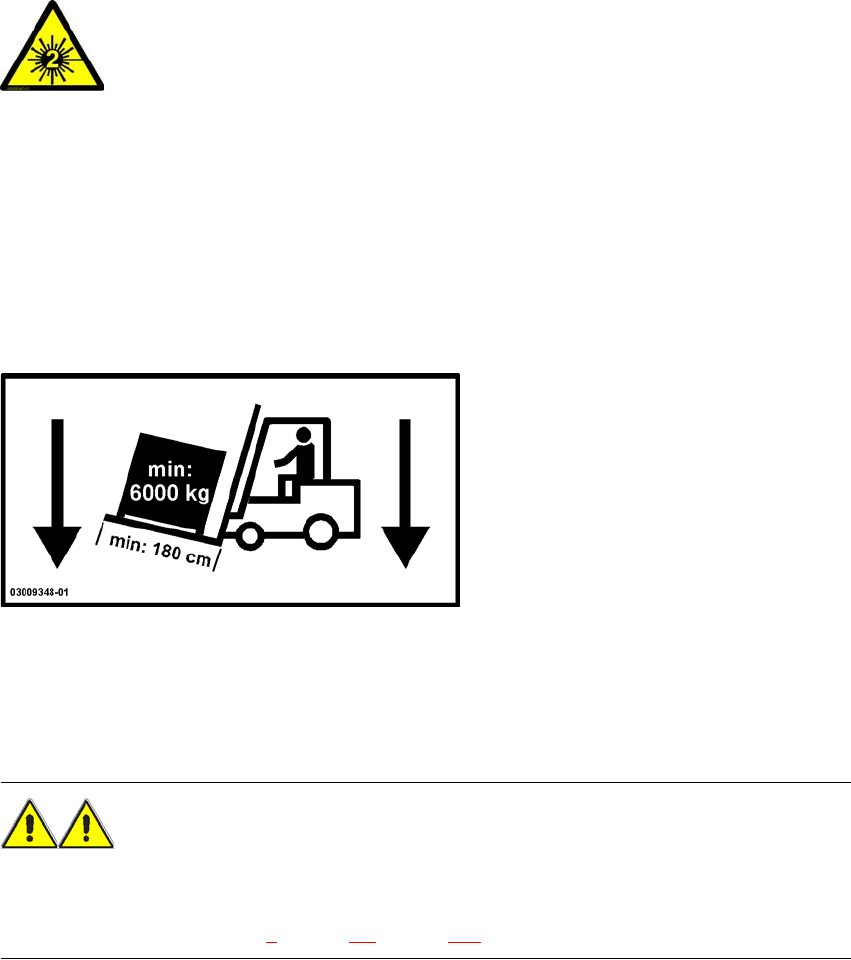

按照下列规格，使用升降叉车运输贴片机：
叉长： 最短 1800 mm
负荷： 最小 6000 kg
叉间净宽： 最小 350 mm 2
警告
有倾翻的危险 2
如果升降叉车不能满足规定的规格，在运输贴片机时，升降叉车会有倾翻的危险。
有关运输贴片机的说明，见第 4 章，第 4.3 节，第 156 页。
2
激光辐射
不要直视激光束！
2 安全操作 SIPLACE HF 系列用户手册
2.5 操作贴片机的安全说明 软件版本 SR.505.xx 2004 年 7 月中文版
48
2.5 操作贴片机的安全说明
2.5.1 关闭保护罩的安全说明
在关闭自动贴片机保护罩时，为防止人员受伤，所有者必须指导其操作员严格按照以下说明使用
保护罩。
注意
如果保护罩没有正确关闭，手有被碾伤的危险
2
2
图
2.5 - 1
关闭保护罩的安全说明
(1) 保护罩
(2) 握柄
(3) PCB 传送导轨上的盖板
