2 安全操作 SIPLACE HF 系列用户 手册 2.5 操作贴片机的安全说明 软件版本 SR.505.xx 2004 年 7 月中文版 52 2.5.5 手动移动双贴片头 Z 轴的安全说明 注意 双贴片头的挤压危险 2 不要用手向下压返回装置的缓冲器 来移动 Z 轴。由于缓 冲器的回弹，气缸的强大弹 力有可能划伤 手指。当柱塞活塞杆弹回到起始位 置时，在双贴片头内，同样会 有划伤手指的危险。 图 2.5 - 3 双贴片头上返回装置的…
2 安全操作 SIPLACE HF 系列用户手册
2.5 操作贴片机的安全说明 软件版本 SR.505.xx 2004 年 7 月中文版
52
2.5.5 手动移动双贴片头 Z 轴的安全说明
注意
双贴片头的挤压危险 2
不要用手向下压返回装置的缓冲器来移动 Z 轴。由于缓冲器的回弹，气缸的强大弹力有可能划伤
手指。当柱塞活塞杆弹回到起始位置时，在双贴片头内，同样会有划伤手指的危险。

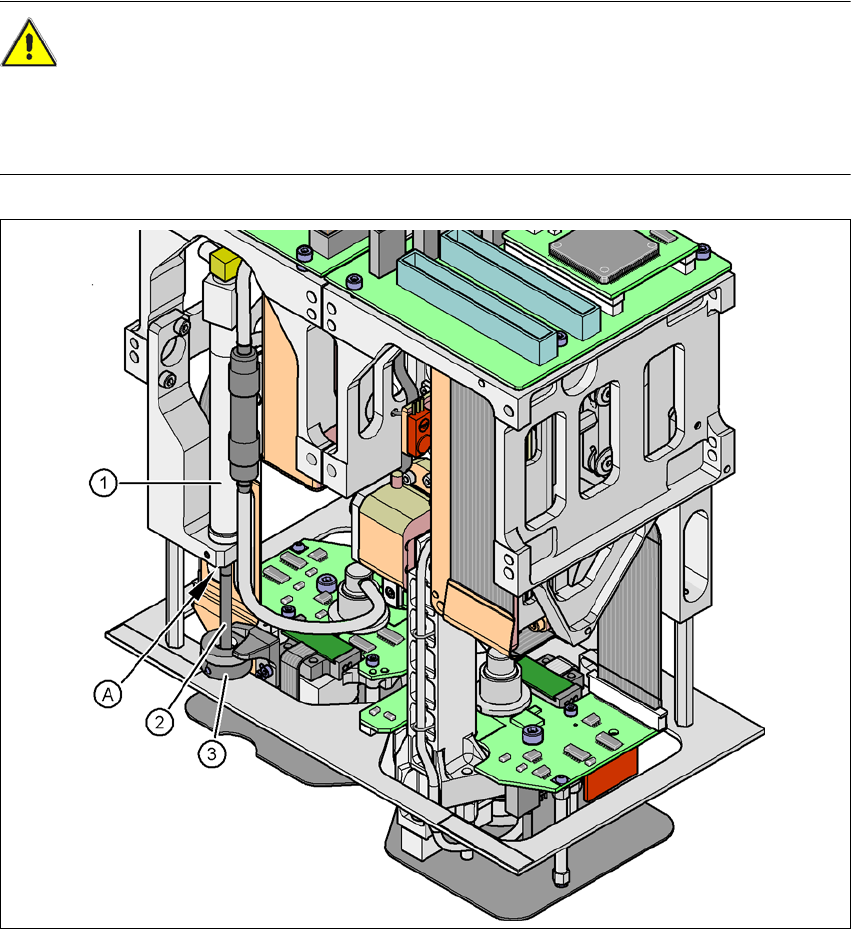

图
2.5 - 3
双贴片头上返回装置的挤压危险
2
(1) 返回装置，压缩空气气缸
(2) 柱塞活塞杆
(3) 返回装置的缓冲器
(A)挤压手指的危险
SIPLACE HF 系列用户手册 2 安全操作
软件版本 SR.505.xx 2004 年 7 月中文版 2.5 操作贴片机的安全说明
53
2.5.6 更换贴片头时双贴片头元件照相机的安全说明
警告 2
贴片头由双贴片头转换成收集贴片头时，必须卸下双贴片头的元件视像照相机（静止，P&P，22
型， 50 x 40 和 20 型， 8 x 8），否则收集贴片头会与照相机安装孔相撞。
2
图
2.5 - 4
更换贴片头时，双贴片头视像组件的安全说明
2
(1) 装配位置，元件视像照相机 （静止， P&P （22 型） 50 x 40）， 位 置 1 (HF)
(2) 装配位置，元件视像照相机 （静止， P&P （20 型） 8 x 8），位置 1 (HF)
(3) 装配位置，元件视像照相机 （静止， P&P （22 型） 50 x 40）， 位 置 3 （HF 和 HF/3）
(4) 装配位置，元件视像照相机 （静止， P&P （20 型） 8 x 8），位置 3 （HF 和 HF/3）
