悬臂的移动范围在四个可向上折起的保护罩之内。侧面防护网可防止从侧面进入贴片机内。 PCB
传送导轨的入口由输入带和输出带上可向上旋转的罩盖以及罩盖上的手动挡板保护。 出于安全考
虑，盖子用保持架栓在扩展套件上，以免被打开。
功能 2
如果抬起一个保护罩，悬臂轴的电源将立即中断。悬臂轴将停止移动，而屏幕上将出现 “Close
cover （关闭保护罩）”的信息。
Æ 关闭保护罩并按下任何一 Start （启动）按钮，（图 2.6 - 2 中的位置 1），以继续贴片。
2
图
2.6 - 2
贴片机上
Start
（启动）按钮 （白色）的位置
(1) 贴片机上的 Start （启动）按钮 （白色）
2 安全操作 SIPLACE HF 系列用户手册
2.6 安全设备 软件版本 SR.505.xx 2004 年 7 月中文版
58
2.6.2 贴片机上的开关和按钮
2.6.2.1 贴片机上开关和按钮的位置
2
图
2.6 - 3
开关和按钮的位置
- PCB
输出侧视图
2
(1) 主电源开关
(2) 电源侧操作面板上的 Stop （停止）按钮 （黑色）
(3) 电源侧操作面板上的 Start （启动）按钮 （白色）
(4) 电源侧操作面板上的元件计数器
(5) 输出板边上的 EMERGENCY-STOP （急停）按钮
(6) 输出板边上的 Start （启动）按钮 （白色）
(7) 输出板边上的 Stop （停止）按钮 （白色）
(8) 料车装卸按钮 （黑色），位置 2
(9) 料车装卸按钮 （黑色），位置 3
(T) PCB 传送方向
SIPLACE HF 系列用户手册 2 安全操作
软件版本 SR.505.xx 2004 年 7 月中文版 2.6 安全设备
59
2
图

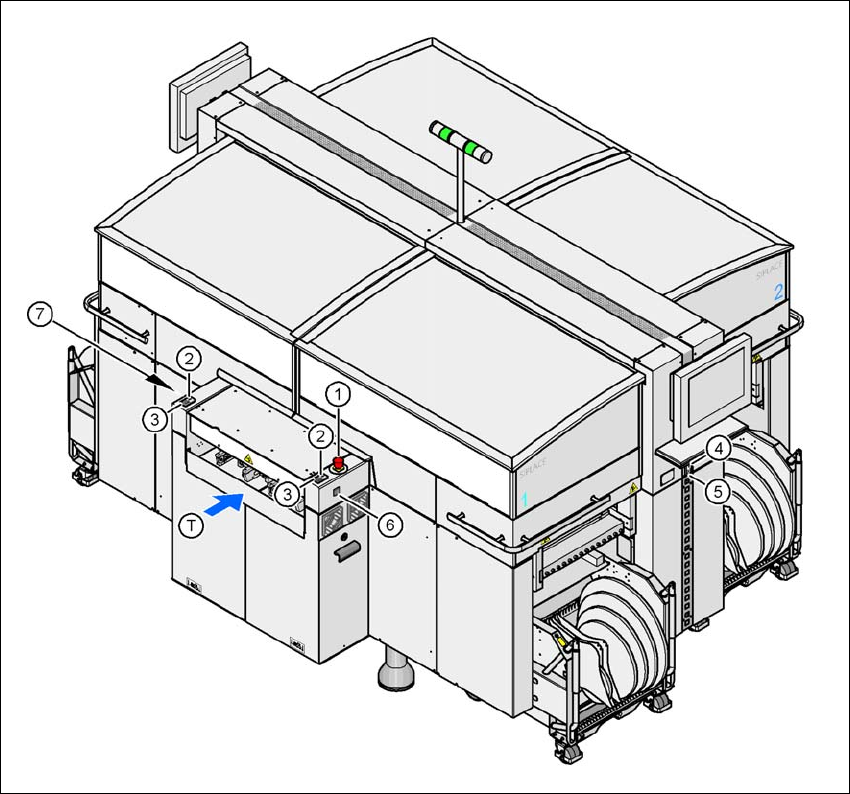

2.6 - 4
开关和按钮的位置
- PCB
输入侧视图
2
(1) 输入板边上的 EMERGENCY-STOP （急停）按钮
(2) 输入板边上的 Start （启动）按钮 （白色）
(3) 输入板边上的 Stop （停止）按钮 （白色）
(4) 压缩空气装置侧操作面板上的 Start （启动）按钮 （白色）
(5) 压缩空气装置侧操作面板上的 Stop （停止）按钮 （黑色）
(6) 料车装卸按钮 （黑色），位置 1
(7) 料车装卸按钮 （黑色），位置 4
(T) PCB 传送方向
