SIPLACE HF 系列用户手册 2 安全操作 软件版本 SR.505.xx 2004 年 7 月中文版 2.7 贴片机中的剩余电压和放电时间 69 2.7 贴片机中的剩余电压和放电时间 按下 EMERGENCY -ST OP （急停）按钮或关闭贴 片系统，悬臂轴的直流 250 V 连接电压和 星形 轴的直流 145 V 连接电压将在短时间 放电，达到安全的剩余电压。 警告 2 贴片系统使用交流 3 x 208 V ，交流 3 x 2…
2 安全操作 SIPLACE HF 系列用户手册
2.6 安全设备 软件版本 SR.505.xx 2004 年 7 月中文版
68
2.6.5 料车位置上的手动挡板
警告
2
所有的位置都必须配备供料器，以确保操作可靠性。
如果没有足够的供料器，应在未分配的位置上安装一个手动挡板 （干涉保护板）。安装华夫盘
（手动料盘）时，其它位置也应安装手动挡板。

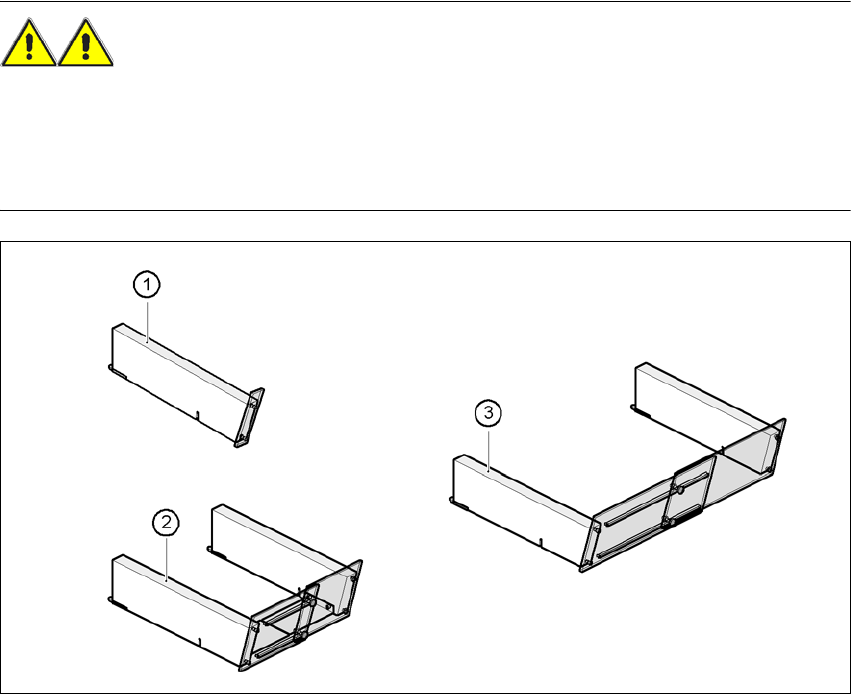

图
2.6 - 9
料车手动挡板
2
(1) 位置 1 的手动挡板，部件号 00116961-01
(2) 位置 6 - 10 的手动挡板，部件号 00116962-01
(3) 位置 11 - 20 的手动挡板，部件号 00116963-01
SIPLACE HF 系列用户手册 2 安全操作
软件版本 SR.505.xx 2004 年 7 月中文版 2.7 贴片机中的剩余电压和放电时间
69
2.7 贴片机中的剩余电压和放电时间
按下 EMERGENCY-STOP （急停）按钮或关闭贴片系统，悬臂轴的直流 250 V 连接电压和星形
轴的直流 145 V 连接电压将在短时间放电，达到安全的剩余电压。
警告 2
贴片系统使用交流 3 x 208 V，交流 3 x 230 V，交流 3 x 380 V，交流 3 x 400 V 或交流
3x415 VAC ± 5%， 50/60 Hz 主电压。这意味着，贴片系统的某些部件带有可能致命的电压 -
即使关闭了主电源开关以后，也是如此。所以，处理贴片系统不当会导致死亡、人身伤害或设备
的严重受损。
Æ 始终遵守适用的事故预防规定和 DIN 规定 （特别是 DIN EN 60204，第一部分 ）。
Æ 电源单元和轴单元的挡板只能由具有适当资格和接受过培训的人员打开。
图
2.7 - 1
电源单元
2
(1) 带有罩螺栓的挂锁
(2) 主电源开关
(3) 保护罩后的电源单元
(4) 轴单元
2 安全操作 SIPLACE HF 系列用户手册
2.7 贴片机中的剩余电压和放电时间 软件版本 SR.505.xx 2004 年 7 月中文版
70
图
2.7 - 2
电源单元上的测量点
2.7.1 按下 EMERGENCY-STOP （急停）按钮后的工作电压、剩余电压和放电时间
X12 （地线）处测得的
插座 X11， X13_1 正常状态下的电压 急停后的剩余电压 放电时间
X11
直流 +250 V < 直流 10 V 7 秒
X13_1
直流 +145 V < 直流 10 V 50 秒
X3_7 (-) 处测得的
插座 X13_4 正常状态下的电压 急停后的剩余电压 放电时间
X13_4
直流 + 30 V 直流 + 30 V
-
