2.7 贴片机中的剩余电压和放电时间
按下 EMERGENCY-STOP （急停）按钮或关闭贴片系统，悬臂轴的直流 250 V 连接电压和星形
轴的直流 145 V 连接电压将在短时间放电，达到安全的剩余电压。
警告 2
贴片系统使用交流 3 x 208 V，交流 3 x 230 V，交流 3 x 380 V，交流 3 x 400 V 或交流
3x415 VAC ± 5%， 50/60 Hz 主电压。这意味着，贴片系统的某些部件带有可能致命的电压 -
即使关闭了主电源开关以后，也是如此。所以，处理贴片系统不当会导致死亡、人身伤害或设备
的严重受损。
Æ 始终遵守适用的事故预防规定和 DIN 规定 （特别是 DIN EN 60204，第一部分 ）。
Æ 电源单元和轴单元的挡板只能由具有适当资格和接受过培训的人员打开。

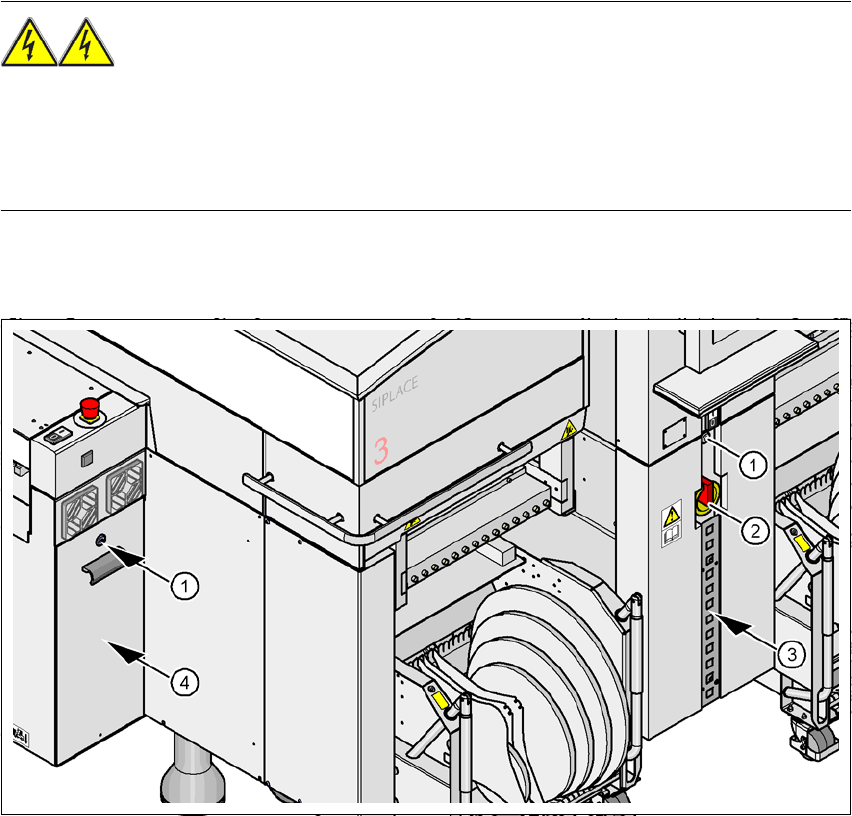

图
2.7 - 1
电源单元
2
(1) 带有罩螺栓的挂锁
(2) 主电源开关
(3) 保护罩后的电源单元
(4) 轴单元
2 安全操作 SIPLACE HF 系列用户手册
2.7 贴片机中的剩余电压和放电时间 软件版本 SR.505.xx 2004 年 7 月中文版
70

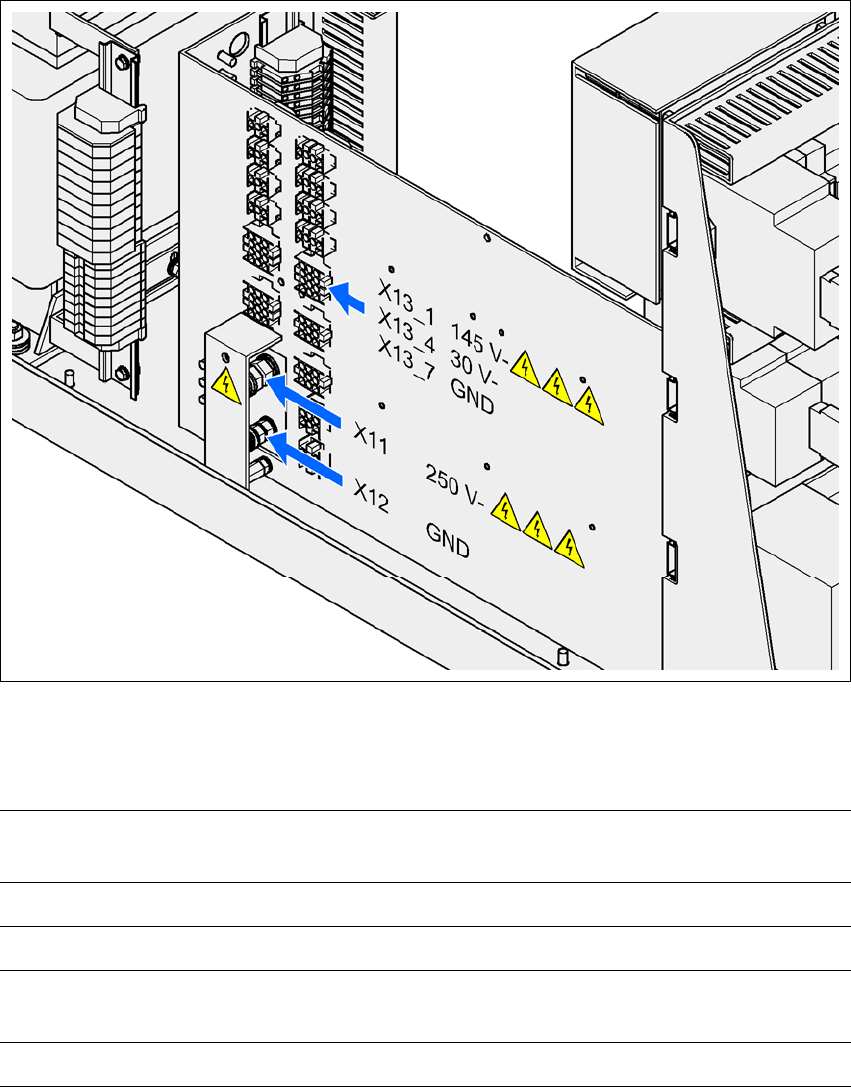

图
2.7 - 2
电源单元上的测量点
2.7.1 按下 EMERGENCY-STOP （急停）按钮后的工作电压、剩余电压和放电时间
X12 （地线）处测得的
插座 X11， X13_1 正常状态下的电压 急停后的剩余电压 放电时间
X11
直流 +250 V < 直流 10 V 7 秒
X13_1
直流 +145 V < 直流 10 V 50 秒
X3_7 (-) 处测得的
插座 X13_4 正常状态下的电压 急停后的剩余电压 放电时间
X13_4
直流 + 30 V 直流 + 30 V
-
SIPLACE HF 系列用户手册 2 安全操作
软件版本 SR.505.xx 2004 年 7 月中文版 2.8 停止压缩空气供给，释放压力
71
2.7.2 关闭主电源开关后的剩余电压和放电时间
2
注意 2
为避免丢失数据，在关闭自动贴片系统前，应满足下列条件 （紧急情况除外）：
- 贴片系统是否完成了贴片机、设置和面板数据的传输？
- 贴片系统是否完成了 PCB 的处理？
- 贴片系统是否完成了启动阶段？
2.8 停止压缩空气供给，释放压力
贴片系统压缩空气的工作压力设为 0.50 ± 0.025 MPa (5.0 ± 0.25 bar)。 压缩空气装置的位置如图
2.8 - 1
中的 1 所示。 使用截止阀 （图 2.8 - 1 中的 2 ）可以中断贴片机中压缩空气供给。
Æ 使用贴片机钥匙打开罩锁。
Æ 打开罩 （见图 2.8 - 1)。
Æ 将截止阀 （图 2.8 - 1 中的 1）的杠杆从垂直位置转到水平位置。
Æ 观察工作压力计 （图 2.8 - 1 中的 5 ）。接通自动贴片系统后，压力在一分钟内降至 0 MPa。
注意
打开贴片机后，不要使用截止阀将压缩空气供给中断超过 30 分钟。如果需要关闭气动系统更长
时间，以进行预防性维护保养工作，则必须用主开关关闭贴片系统，并将其与电源断开连接。
X12 （地线）处测得的
插座 X11， X13_1， X13_4
主电源开关关闭时的剩余电压
放电时间
X11
< 直流 10 V < 7 秒
X13_1
< 直流 10 V < 50 秒
X13_4
< 直流 10 V < 2 秒
