2 安全操作 SIPLACE HF 系列用户 手册 2.9 关闭主电源开关后贴片机的能量状态 软件版本 SR.505.xx 2004 年 7 月中文版 78 2 图 2.9 - 5 电源单元，后视图 2 Z1 主电源过滤器 X100 电源电缆连接终端 2 2
SIPLACE HF 系列用户手册 2 安全操作
软件版本 SR.505.xx 2004 年 7 月中文版 2.9 关闭主电源开关后贴片机的能量状态
77
2

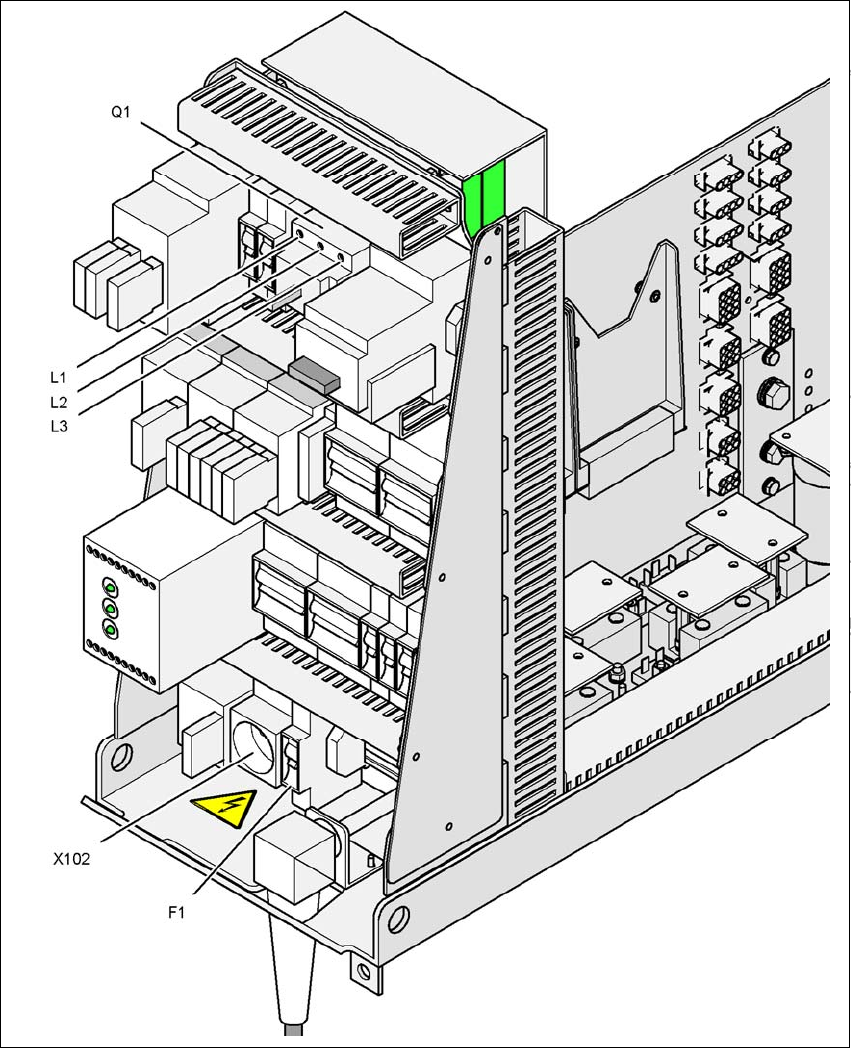

图
2.9 - 4
电源单元，前视图
2
Q1 主电源开关
X102 维护插座
F1 维护插座的保险丝
2 安全操作 SIPLACE HF 系列用户手册
2.9 关闭主电源开关后贴片机的能量状态 软件版本 SR.505.xx 2004 年 7 月中文版
78
2

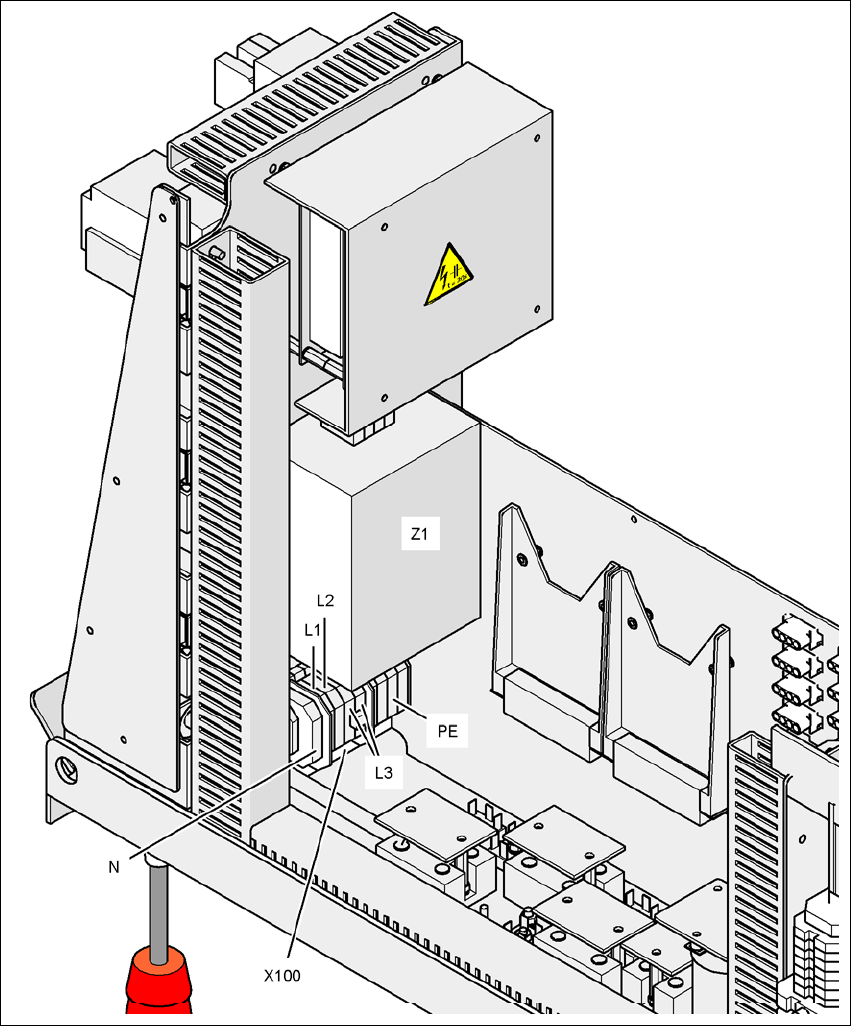

图
2.9 - 5
电源单元，后视图
2
Z1 主电源过滤器
X100 电源电缆连接终端
2
2
SIPLACE HF 系列用户手册 2 安全操作
软件版本 SR.505.xx 2004 年 7 月中文版 2.9 关闭主电源开关后贴片机的能量状态
79
下表列出了自动贴片系统主开关关闭、但仍与主电源连接时各组件的电压。
2
2.9.2 贴片系统主电源开关关闭，电源断开……
除电源单元中的少量剩余电压外，自动贴片系统无电力。
组件 电压
终端面板 X100
主电源过滤器
终端 L1、 L2、 L3
交流 3 x 208 V
交流 3 x 230 V
交流 3 x 380 V
交流 3 x 400 V
交流 3 x 415 V
维护插座 X102
交流 120 V
交流 130 V
交流 220 V
交流 230 V
交流 240 V
自动断路器 F1
交流 120 V
交流 130 V
交流 220 V
交流 230 V
交流 240 V
主开关 Q1
终端 L1、 L2、 L3
交流 3 x 208 V
交流 3 x 230 V
交流 3 x 380 V
交流 3 x 400 V
交流 3 x 415 V
主开关 Q1
终端 T1、 T2、 T3
交流 0 V
电源单元
（见图 2.7 - 2
中的 5）
测试插座 X11
接地 X12
测试插座 X13_1
测试插座 X13_4
接地 X13_7
< 直流 10 V
< 直流 10 V
< 直流 10 V
计算机 （见图 2.9 - 3
）
测试插座 直流 +12 V
测试插座 直流 -12 V
测试插座 直流 +15 V
测试插座 直流 -15 V
测试插座 直流 +5 V
测试插座 直流 +52 V
测试插座 直流 + 3.3 V
接地
直流 0 V
直流 0 V
直流 0 V
直流 0 V
直流 0 V
直流 0 V
直流 0 V
