3 技术数据
3.1 贴片机说明
3.1.1 综述
SIPLACE HF 系列的 SMD 贴片系统可灵活配置、贴片速率高、贴装精确。 SIPLACE HF 贴片机
系列可以高贴片速率贴装从 0201 到 125 x 10 mm² 的 SMD 元件。
贴片方法分两种：
- 收集贴片方法，使用旋转贴片头，处理的元件为 0201 到精细间距
- 拾取贴片方法，使用 SIPLACE 双贴片头，处理的元件为精细间距和 OSC。
(1)
图

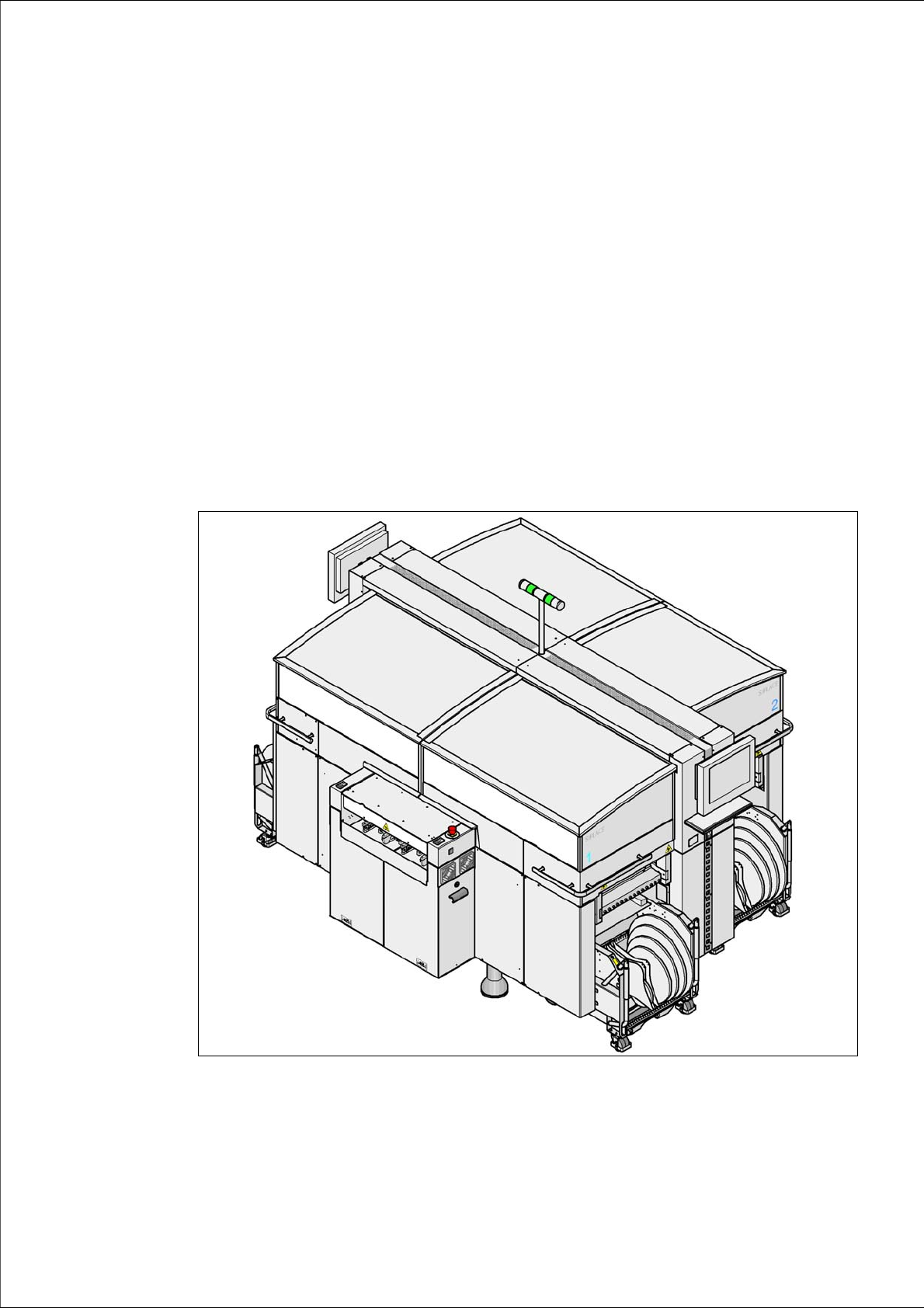

3.1 - 1 HF/3
贴片机综述
贴片机基于扭矩刚性、减振铸钢机架。这样一来可以将摇摆和振动的噪音降到最小程度，保证了
员工出色的生产效率，并减少了环境污染。
3 技术数据 SIPLACE HF 系列用户手册
3.1 贴片机说明 软件版本 SR.505.xx 2004 年 7 月中文版
88
HF 贴片机有两个悬臂， HF/3 贴片机有三个悬臂。每个悬臂有一个贴片头。这些贴片头通过线性
马达快速、准确地定位，彼此之间沿着 X 轴和 Y 轴方向相互独立移动。
根据西门子制定的贴片头模块化原理，贴片头易于快速更换。
供料组件有 4 个料位。 最多可以装载 4 个料车或用一个或两个矩阵式料盘交换器 （HF/3： 一个
MTC）代替料车。
贴片头从料车上的固定供料器或矩阵式料盘交换器的料盘中取出元件，并贴装同样静止的 PCB
上。 HF 系列贴片机有两个贴片区：
- 在单传送导轨上，可同时贴装 1 或 2 个 PCB。
- 在双传送导轨上，可同时贴装最多 4 个 PCB。
“静止元件供应”和 “静止 PCB”原理最适用于所有的 SIPLACE 贴片机，具有许多重要优点：
- 装满元件或接合料带时无需停机。
- 使用静止元件供料器，即使拾取最小的元件 （如 0201）也非常可靠。
- 由于 PCB 在贴片过程中不运动，因此元件不会滑落。
- 带有吸嘴交换器的贴片头组合始终能够保证每次贴装都能使用最优的吸嘴配置，从而减少了移
动行程且优化了贴装顺序。
灵活性、低成本、高效率和安装的可靠性确保 SIPLACE HF 贴片机具有高生产率。最小程度的停
机提高了利用率和生产率。
SIPLACE HF 系列用户手册 3 技术数据
软件版本 SR.505.xx 2004 年 7 月中文版 3.1 贴片机说明
89
(1)
图
3.1 - 2

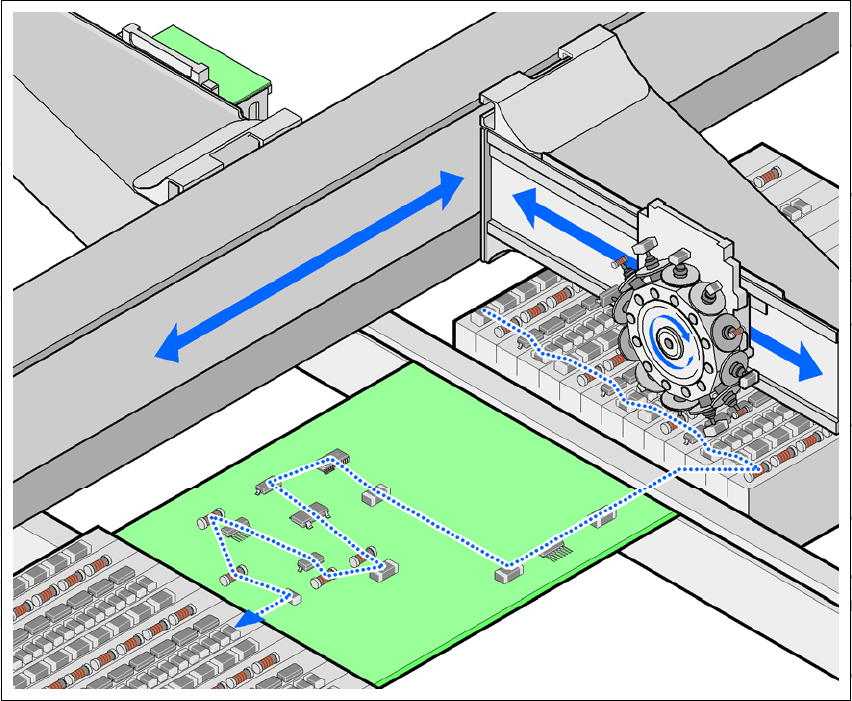

使用收集贴片头贴片原理
(1)
以下选项可扩展贴片机的功能：
- 由于事先已在贴片机外对料车进行了初步安装，从而降低了安装时间。所以，附加的料车可以
提高贴片机的利用率。
- 由于消除了无效的 PCB 传送时间，双传送导轨还增加了贴片机的利用率。
- 自动吸嘴交换器加速、优化了吸嘴配置过程。
- PCB 条形码扫描仪可使装置的安装针对每个新产品进行调整。
- 元件条形码扫描仪优化了安装和续料检查。
- 敏感的大型元件可以在附加的矩阵式料盘交换器的料盘中提供。
- 生产率提升采用的是平行贴片原理，这样可以提高生产与非生产时间的比率。
