SIPLACE HF 系列用户手册 3 技术数据
软件版本 SR.505.xx 2004 年 7 月中文版 3.5 生产线原理
93
3.5 生产线原理
3.5.1 说明
(1)
SIPLACE 原理具有灵活性、模块化、紧凑以及高电源密度特性。它允许使用相同或不同的组件单
独配置每一条生产线。如果生产要求进行更改，由于每台贴片机设计都非常紧凑、小巧，因此极
易迅速重新组合。
(1)

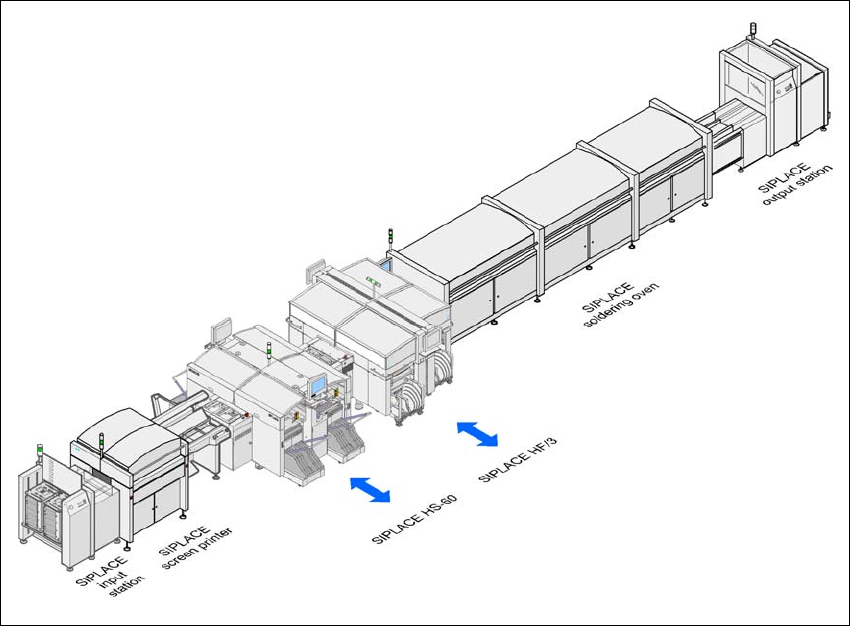

图
3.5 - 1
生产线原理示例
(1)
无论输出要求如何， SIPLACE 贴片机系列都能提供相应的机型：
SIPLACE HF 和 HF/3 贴片机 可用于贴装 IC、倒装片、bare dies 和稀有元件 (OSC)。SIPLACE
HF 和 HF/3 贴片机可以高贴片速率贴装从 0201 到 85 x 85 / 125 x 10 mm² 的元件。
SIPLACE HS-60 是超高速贴片机系列，用于贴装 0201 至 18.7 x 18.7 mm² 的元件。
SIPLACE S-27 HM 是快速系统，可贴装 0201 至 32 x 32 mm² 的元件。
SIPLACE F5 HM 高速系统贴装大型 IC、倒装片、bare dies 和稀有元件 (OSC)。元件尺寸范围为
0201 至 55 x 55 mm² 。
3 技术数据 SIPLACE HF 系列用户手册
3.5 生产线原理 软件版本 SR.505.xx 2004 年 7 月中文版
94
SIPLACE 设置优化最大限度地降低了您的贴片机的贴片时间和无效运行时间，因而提高了您的生
产线的生产效率。设置软件可以计算每个产品的设置、不同产品的设置、以及不同产品的系列设
置。程序数据可在每条生产线之间互换 - 即便是不同的贴片机配置，也可以交换这些数据。
3.5.2 技术数据
系统 SIPLACE SMD 贴片生产线
贴片机组件 SIPLACE HS-60， SIPLACE S-27 HM， SIPLACE HF， HF/
3， F5 HM
外设组件 输入 / 输出贴片机、丝网印刷机、回流焊炉、检查贴片机等，
由 SIEMENS L&A 提供
元件范围 0201 至 85 x 85 mm² / 125 x 10 mm²
最大 200 x 125 mm² （有限制）
PCB 传送导轨 带宽度自动调整装置的单传送导轨和双传送导轨
贴片速率 取决于模块之间的组合情况
所需空间 每个 S 组件， 4 m²
每个 HF 组件， 6.0 m²
每个 HF/3 组件， 6.7 m²
每个 HS 组件， 7.5 m²
SIPLACE HF 系列用户手册 3 技术数据
软件版本 SR.505.xx 2004 年 7 月中文版 3.6 组件综述
95

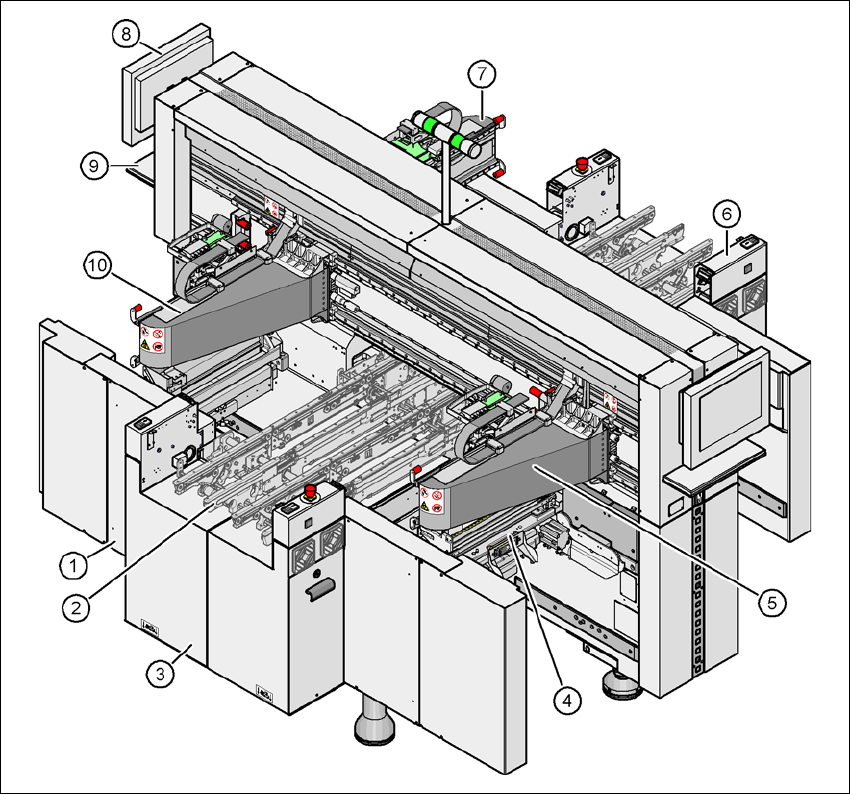

3.6 组件综述
(1)
图
3.6 - 1 HF/3
贴片机
-
保护罩和盖子
(1) 贴片机机架
(2) PCB 传送导轨 （弹性双传送导轨）
(3) PCB 输入侧的扩展套件
(4) 料车装卸装置，料带切割器，废料带导槽 (4x)
(5) 带贴片头的悬臂 1 （HF 和 HF/3）
(6) PCB 输出侧的扩展套件
(7) 带贴片头的悬臂 3 （HF 和 HF/3）
(8) 显示器 (2x)
(9) 键盘 (2x)
(10)带贴片头的悬臂 4 (HF/3)
