3 技术数据 SIPLACE HF 系列用户 手册 3.7 贴片头 软件版本 SR.505.xx 2004 年 7 月中文版 98 订购 SIPLACE HF 或 HF/3 贴片机时， 可根据需要选择理想的 贴片头配置。 我们将根据您的订单， 配置、提供贴片机。 要自行更换贴片头，还可以使用重 新配置套件，它包括了必需的 装配部件、电缆等，当然还 有贴 片头。 更换贴片头前，您应先调整贴片机 和 SIPLACE Pro 软件，并重新校准…
SIPLACE HF 系列用户手册 3 技术数据
软件版本 SR.505.xx 2004 年 7 月中文版 3.7 贴片头
97

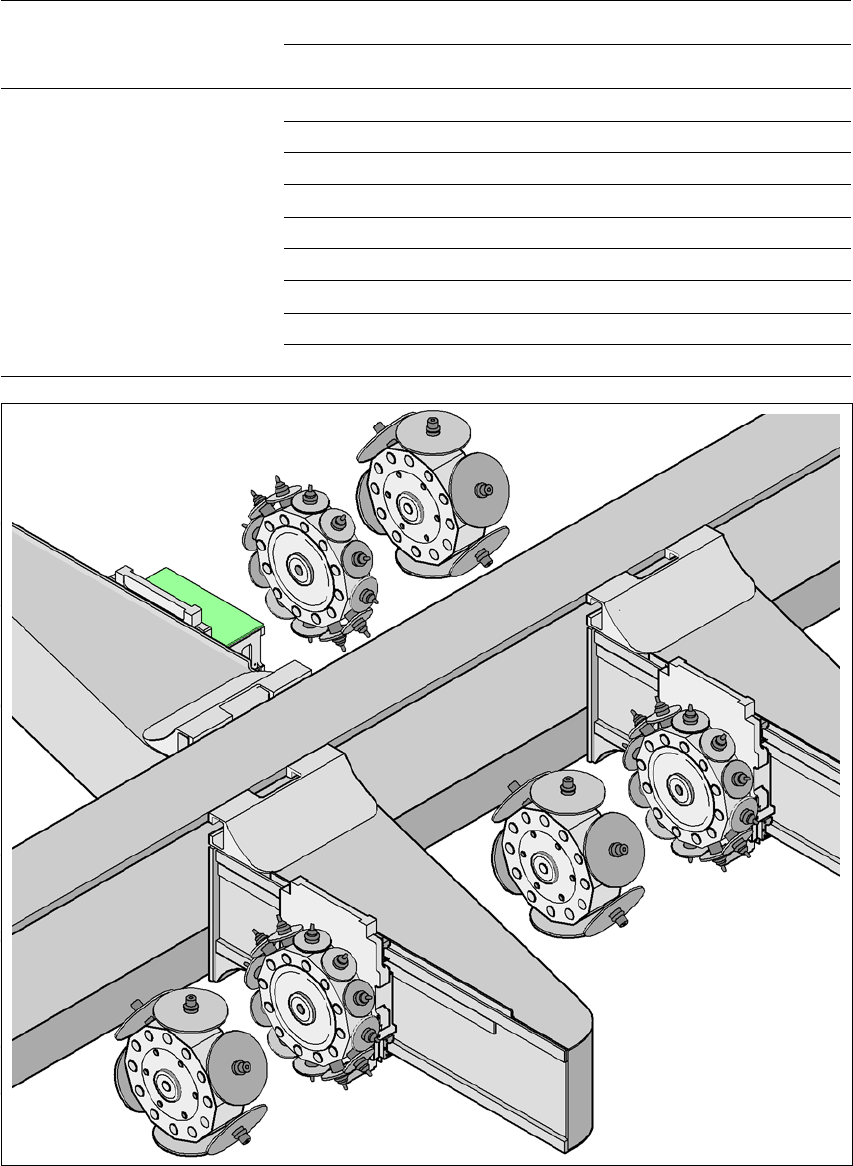

3.7.1.2 HF/3 贴片机上的贴片头配置
(1)
图
3.7 - 2
贴片头模块化
- SIPLACE HF/3
(1)
贴片区 1 贴片区 2
悬臂 1 悬臂 4 悬臂 3
贴片头
C&P12 C&P12 C&P12
C&P12 C&P12 C&P6
C&P12 C&P12 TH
C&P12 C&P6 C&P6
C&P12 C&P6 TH
C&P6 C&P12 C&P6
C&P6 C&P12 TH
C&P6 C&P6 C&P6
C&P6 C&P6 TH
悬臂 3
悬臂 1
TH
悬臂 4
C&P12
C&P6
C&P6
C&P12
C&P12
C&P6
贴片区 2
贴片区 1
3 技术数据 SIPLACE HF 系列用户手册
3.7 贴片头 软件版本 SR.505.xx 2004 年 7 月中文版
98
订购 SIPLACE HF 或 HF/3 贴片机时，可根据需要选择理想的贴片头配置。我们将根据您的订单，
配置、提供贴片机。
要自行更换贴片头，还可以使用重新配置套件，它包括了必需的装配部件、电缆等，当然还有贴
片头。
更换贴片头前，您应先调整贴片机和 SIPLACE Pro 软件，并重新校准整个系统。
贴片头模块化 （只需更换贴片头，即可根据生产要求，调整贴片机）使您可以很轻松地根据生产
需求调整贴片机，而无需重新购置贴片机。
3.7.2 用于高速贴片的 12 段位器收集贴片头
(1)
图
3.7 - 3 12
段位器收集贴片头
-
功能组一
(1)
(1) 真空发生器
SIPLACE HF 系列用户手册 3 技术数据
软件版本 SR.505.xx 2004 年 7 月中文版 3.7 贴片头
99
(2) DP 马达， DP 轴
(3) 带有 12 个段位器光栅盘的星形轴
(4) 吹气压力阀
(5) 消声器
(1)
图
3.7 - 4 12
段位器收集贴片头
-
功能组二
(1)
(1) 中间分布器印制电路板 （在盖子下面）
(2) 星形轴 -DR 马达
(3) Z 轴马达
(4) 阀调整驱动装置
(5) 24 x 24 元件视像照相机
