5OM-1610
2-8
Sensor and Load Layout
0911-001

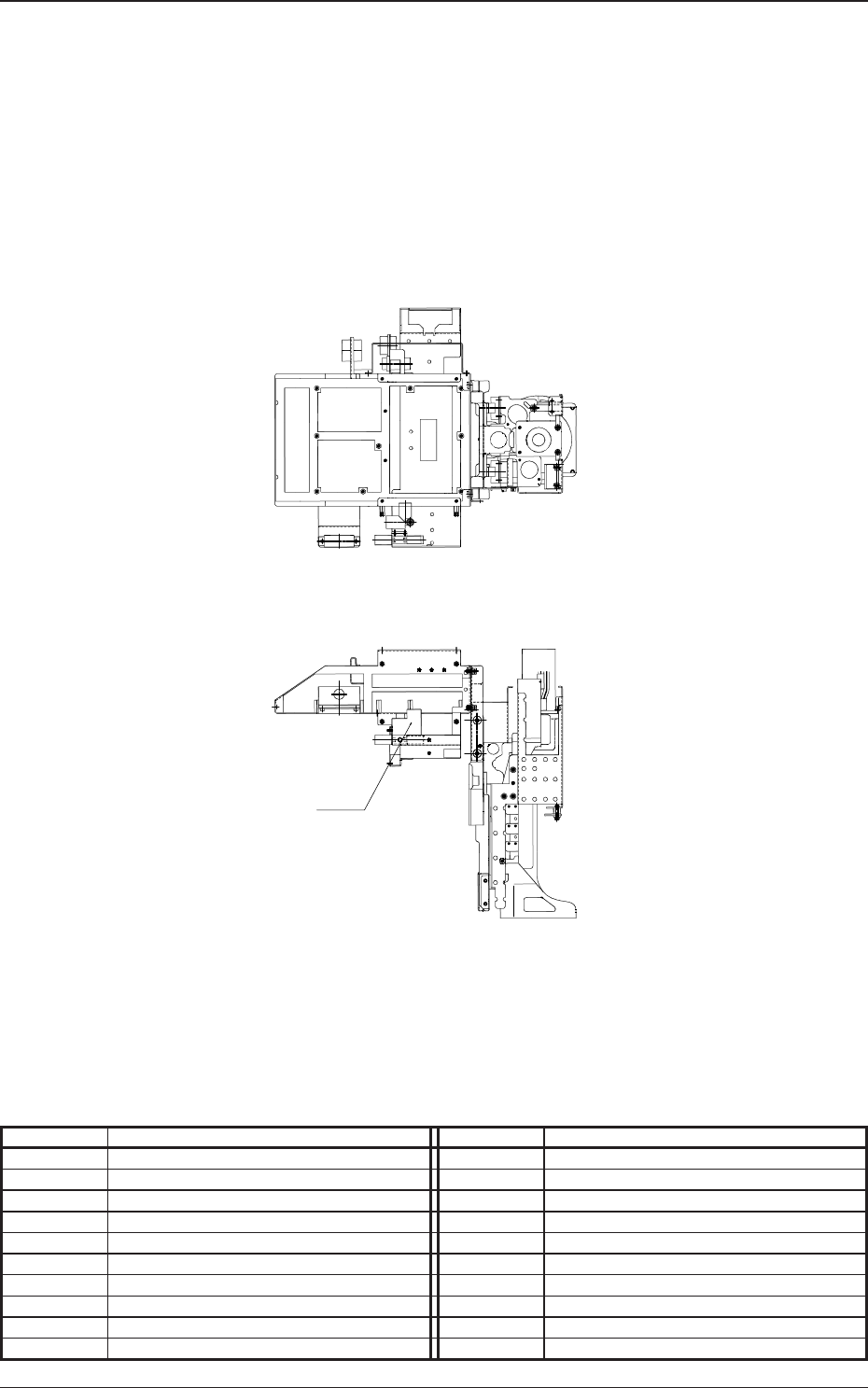

High Speed Head Section Layout (Electric Box Section)
Y0902
Symbol Name Symbol Name
Y0902 Air Blow
5OM-1610
2-9
Sensor and Load Layout
0911-001

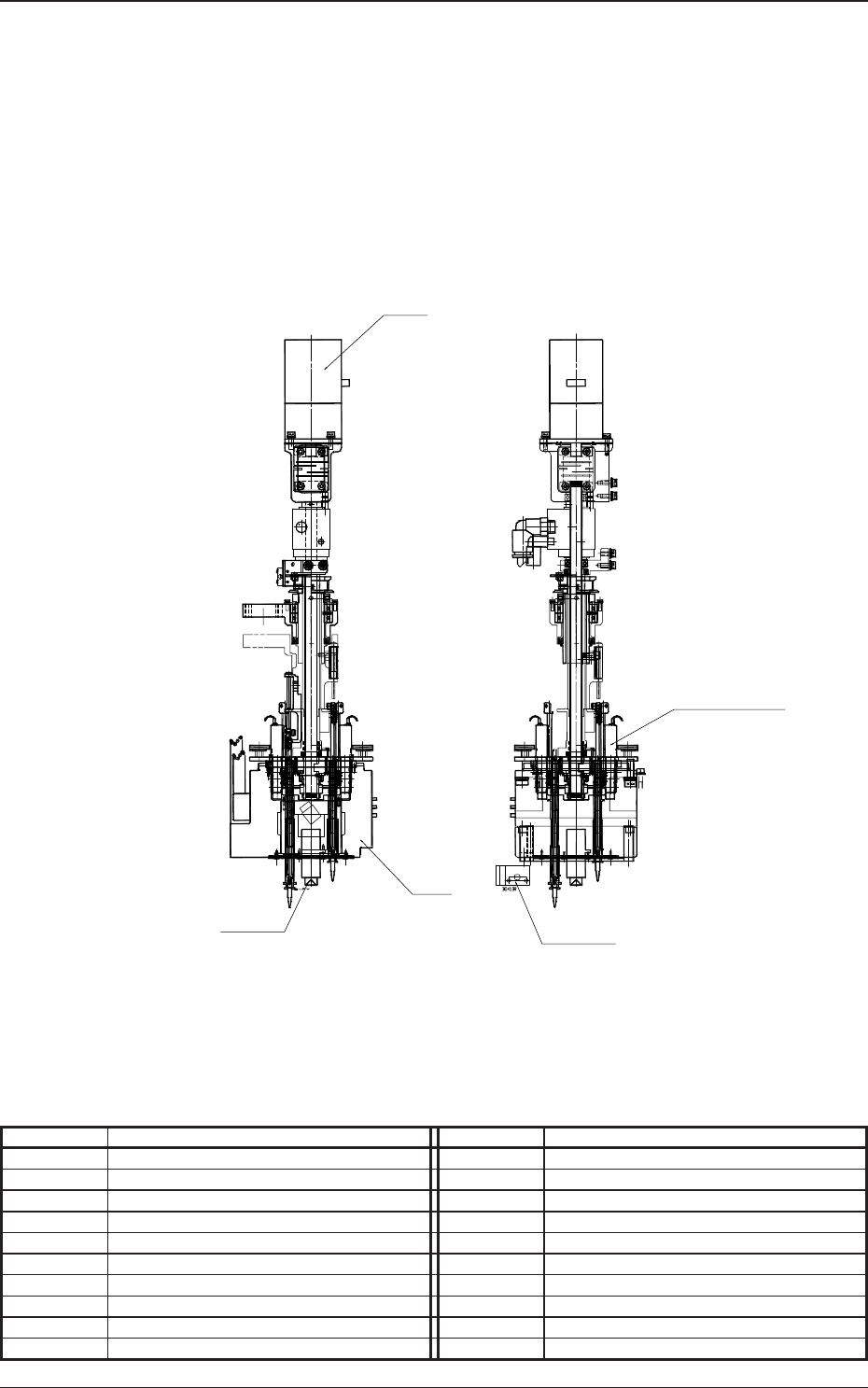

High Speed Head Section Layout (Head Rotation Section)
U37
Y0401-Y0415
B0413R
M31
B0413T
Symbol Name Symbol Name
U37 Slip Ring
M31 Head Rotation (DD) Motor
B0413T Linear Measure (Light Emission)
B0413R Linear Measure (Light Reception)
Y0
401-Y0415 Vacuum Changeover Valve 1 to 15
5OM-1610
2-10
Sensor and Load Layout
0911-001
High Speed Head Section Layout (Nozzle Selection Section)
M32
B3101
Symbol Name Symbol Name
M32 Nozzle Selection (NS) Motor
B3101 Nozzle Selection Position Detection
