深圳市富兴智能装备有限公司 http:// www .fuxingai.com http:// www.fxznsmt.com - 104 - 二、调整。 1、插件头调整。 1 ） 调 整 主轴 FXR-TB06004 旋 转偏心 度。 用 百 分 表来 测 量 ， 将 主 轴由 上向 下 慢慢移 动并且旋转一周，百分表的读数误差在（0.01-0.03）mm ，主轴左右前后不恍动是合格。 调整插件头本体主爪中心位置。放上料在夹具上，校对…
深圳市富兴智能装备有限公司
http:// www.fuxingai.com
http:// www.fxznsmt.com
- 103 -
16
气缸固定块
FXR-SB22032
2
17
大底板
FXR-SB22040
2
18
轴承
FXR-SB22007
40
19
平皮带
FXR-SB22031
4
20
光杆皮带轮
FXR-SB22006
4
21
轴承
FXR-SB22033
8
22
21凹槽横条
FXR-SB22042
4
23
内侧长压条
FXR-SB22008
2
24
内侧短压条
FXR-SB22035
2
25
轴承
FXR-SB22039
2
26
光杆固定块
FXR-SB22003
2
27
内滑轨座
FXR-SB22001
2
28
右内侧导轨
FXR-SB22036
1
29
感应器座
FXR-SB22012
4
30
光电开关
FXR-SB22011
4
31
外侧短压条
FXR-SB22028
2
32
外侧长压条
FXR-SB22016
2
33
抱箍
FXR-SB22041
2
34
马达
FXR-SB22026
2
35
马达固定板
FXR-SB22025
2
36
同步轮
FXR-SB22021
4
37
同步带
FXR-SB22022
2
38
右外侧导轨
FXR-SB22029
2
39
外侧导轨固定座
FXR-SB22018
2
40
外滑轨座
FXR-SB22020
2
41
外滑块座B
FXR-SB22050
1
42
左外侧导轨
FXR-SB22045
1
43
左中间底板
FXR-SB22049
1
44
左轨道调节块
FXR-SB22046
1
45
内侧导轨固定座B
FXR-SB22047
1
46
左内侧导轨
FXR-SB22048
1
47
上板限位片
FXR-SB22037
1
48
轴承
FXR-SB22038
1
49
扣板气缸
FXR-SB22044
1
50
扣板气缸支座
FXR-SB22043
1
深圳市富兴智能装备有限公司
http:// www.fuxingai.com
http:// www.fxznsmt.com
- 104 -
二、调整。
1、插件头调整。

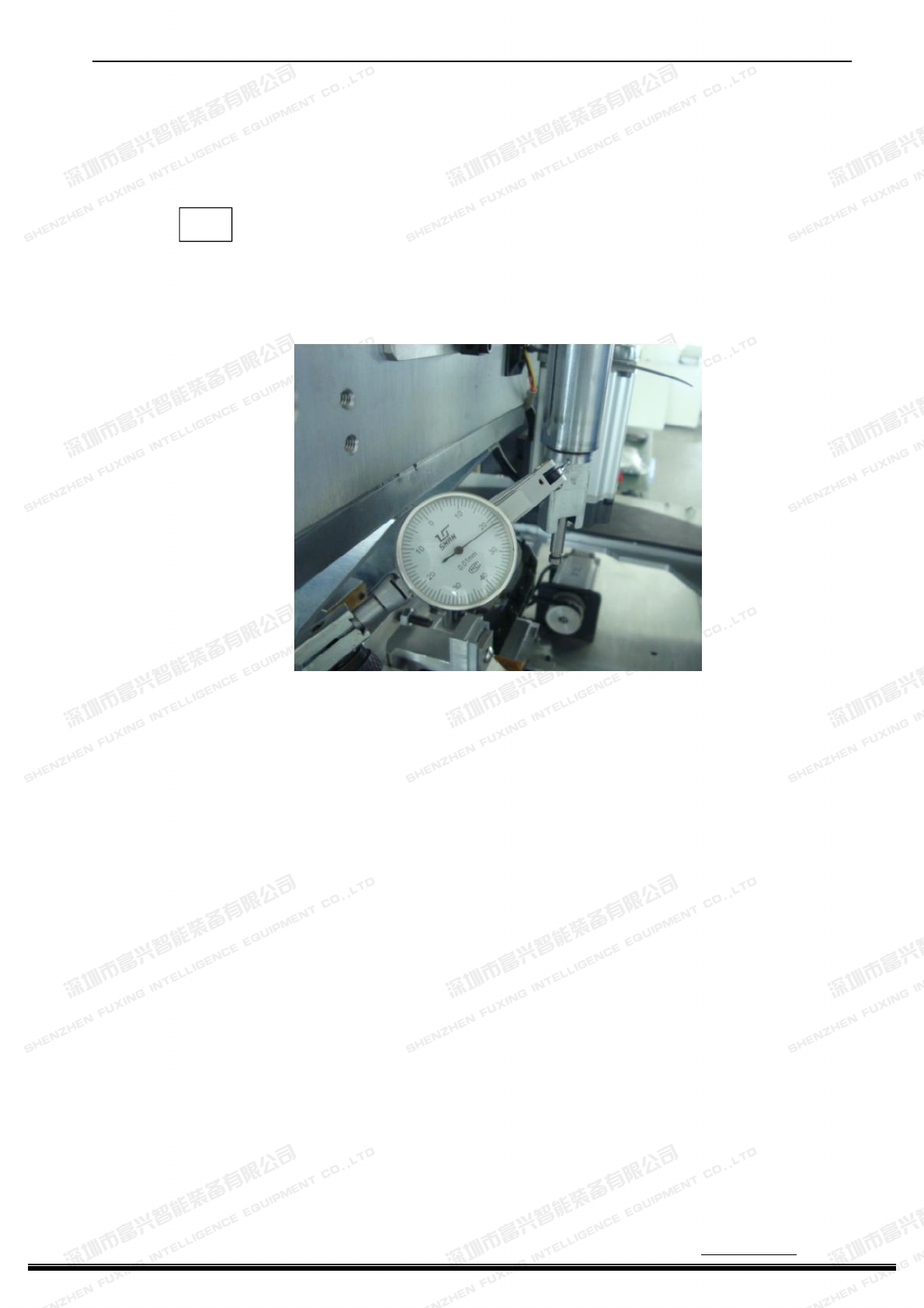

1）调整主轴 FXR-TB06004 旋转偏心度。用百分表来测量，将主轴由上向下慢慢移
动并且旋转一周，百分表的读数误差在（0.01-0.03）mm ，主轴左右前后不恍动是合格。
调整插件头本体主爪中心位置。放上料在夹具上，校对三个方向 00 、正负 900 的位置，
都对中即可调整插件头本体主爪中心位置。操作步骤如下：
⑴把卡具放在转台对应两个凸出圆柱上，并把转台转到零位处。
⑵把标准元件放在主爪三个夹料口上，并且料是垂直向下的三个脚在同一个平面上。
⑶把三角滑块按到最底端，把插件头旋转到正 90 度，移动工作台“X”、“Y”使标
元件三个引脚正好插入卡治具 90 度对应孔中心处。
⑷逆时针把插件头旋转 180 度。如果标准元件三个引脚在对应三个孔的右（或左）侧，
未到（或过）中心点。
⑸松开
○
10 螺丝，不要完全松下。退
○
37 （或
○
35 ）机米，顺时针
○
35 （或
○
37 ）机米和
○
10 螺丝并再次调整
⑹把三角滑块按到最底处，使标准元件三个引脚到对应三个孔误差值的一半。
⑺重复上面步骤（3）、（4）和（5）使标准元件三个引脚在±90 度时在同一条直线
上即可，否则重调。
⑻重复上面步骤（3）、（4）和（5）如果三个引脚对应在三个孔的上（或下） 方时，
121
