2、插件头与底座对中的调整。

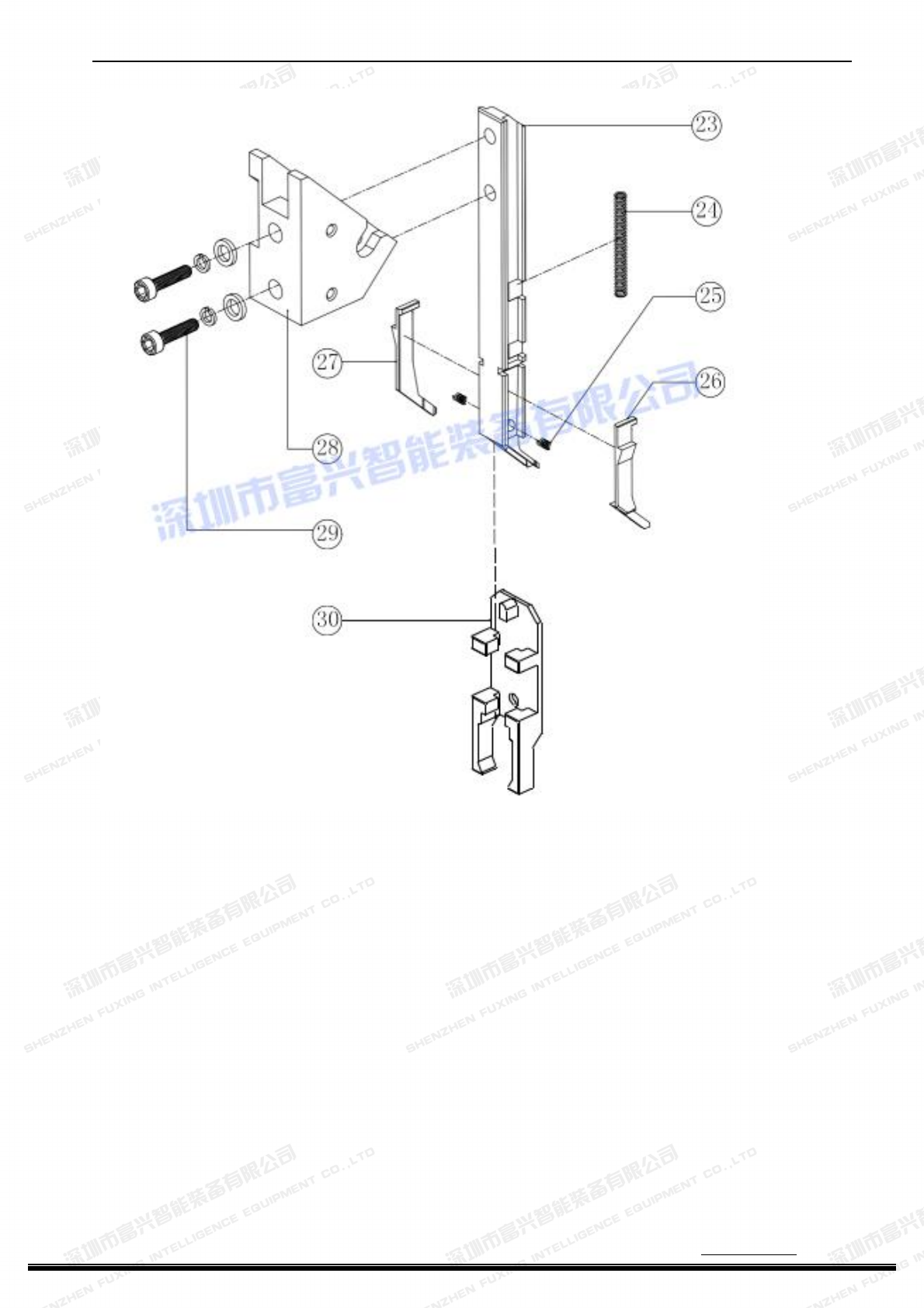

1） 剪脚头零度调整。（参见下图。）
（1) 夹具为 25mm*25mm 的等腰直角三角尺。
（2) 拆下剪脚头本体上的废料盖子。用“诊断”来执行，让等腰直角三角尺 900 一边放在圆
盘边上，移动 X 、Y 轴，使等腰三角尺 450 的一边（斜边）跟剪脚头本体装废料盖子的一面
平行为 0 度，然后松开零位光电开关，调整其位置由左至右，使光电开关指示灯刚好熄灭，锁
紧光电开关，在归零启动机器反复几次归零，零点正常即可
2） 确认插件头中心点正常，调整底座来确认剪脚头正常。
3） 将标准元件装上插件头主爪上，将插件头下插、底座上升，
4） 剪脚头位置调整。中心位置让机器带电用 0 度±90 度来调整。就是将剪脚头上的三对
刀口中心对准治具的三个引脚。
深圳市富兴智能装备有限公司
http:// www.fuxingai.com
http:// www.fxznsmt.com
111
（1)松开
○
5 FXR-DZ20003 剪脚底座 上的四个螺丝 1，可以前后调动剪脚头位置。
（2)松开
○
34 FXR-DZ20027底座固定板上的四个螺丝 2，可以左右调动剪脚头位置。
调整底座和插件头对中。
（3）调整后归零反复验正几次，正确即可，否则重调。
3、剪脚刀口极限的调整
松 开
○
4 FXR-DZ20002轴承的 固 定 螺 丝 调 紧
○
28 FXR-DZ20021主杆同步轮的连接。转动调节座
○
1 FXR-DZ20000 顺时针调刀口闭合口大，逆时针调为刀口闭合口小。每对刀口闭合重
合为 1/2-2/3。
