2） CTA 到插件头行程调整。
（1） 打开操作界面的“诊断”选项。

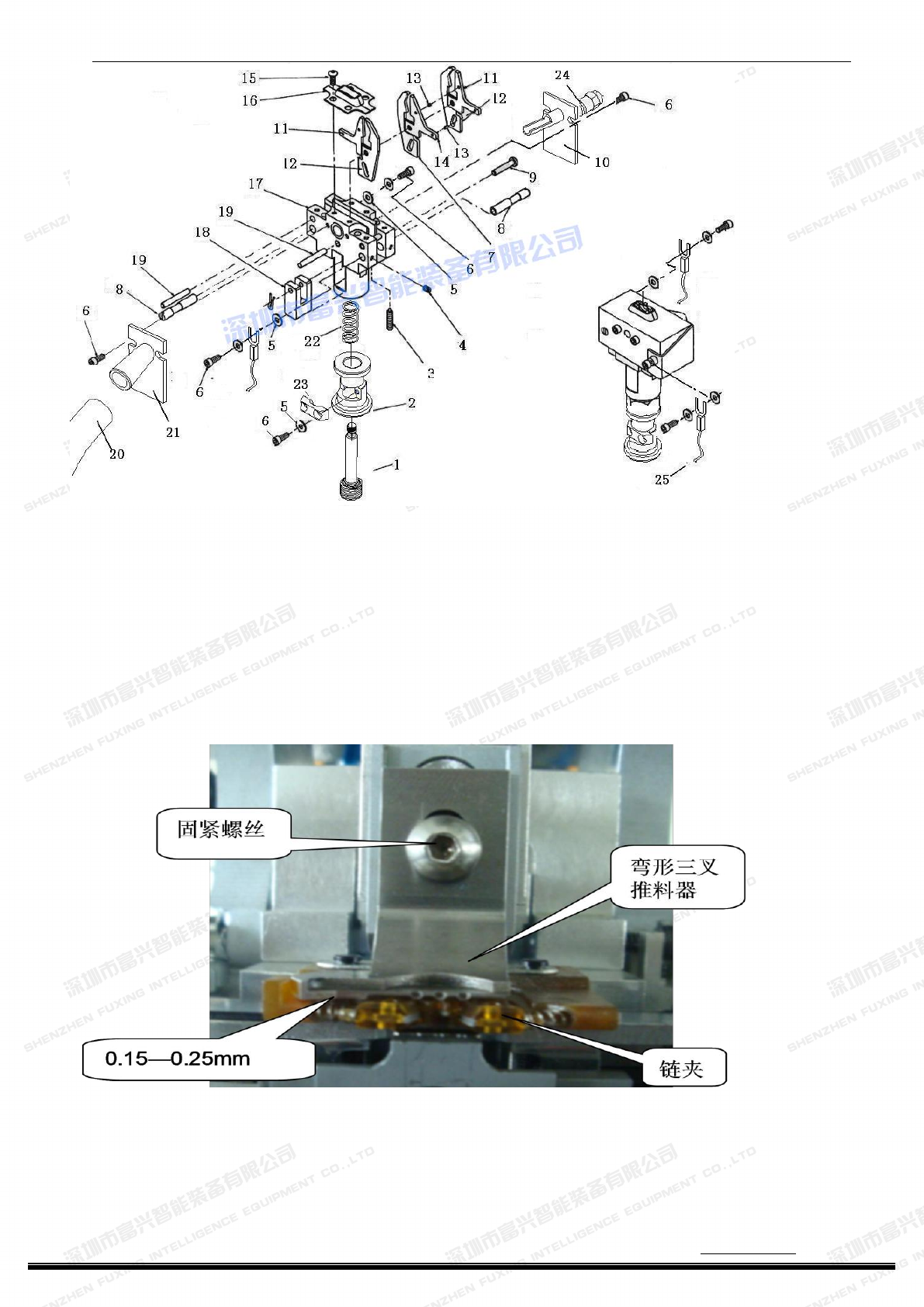

（2） 选择引脚直径在 0.36mm-0.5mm 之间的元件，并将元件卡在弯形三叉推料器前面
的那个链夹上。

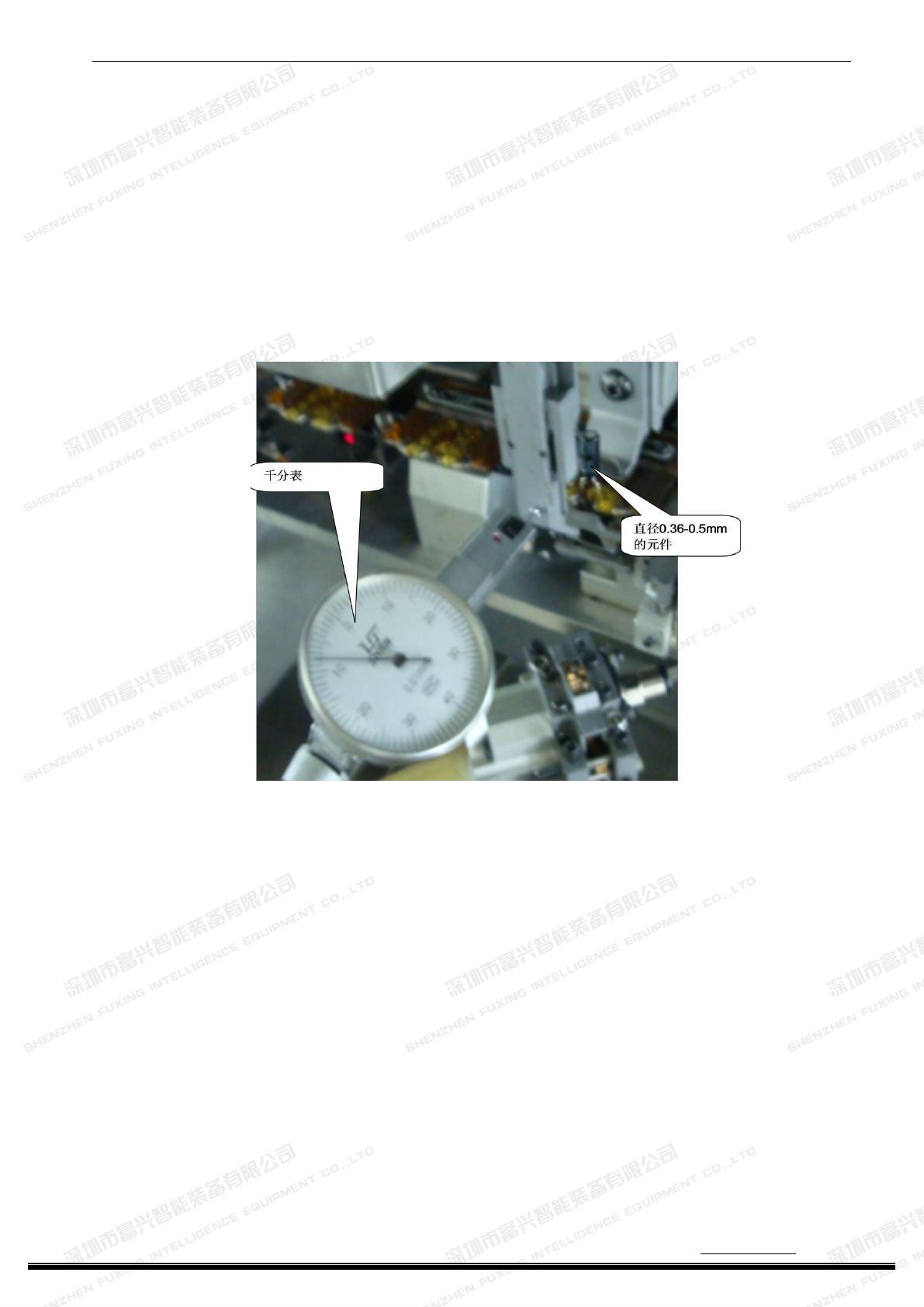

（3） 将百分表的表头与插件头主爪的背面相接触，并轻轻的施加压力给表头，使表的
读数在 0.25mm-0.8mm 范围内变化，再将表的指针归零。
（4） 用“诊断”之“通用输出信号”里的“送料”打出CTA，调整 CTA 行程的控制螺丝，
使百分表的指针在 0.025mm-0.05mm 之间偏转即可。然后固定行程控制螺丝，退出“诊断”。
3)气缸回程的调整。

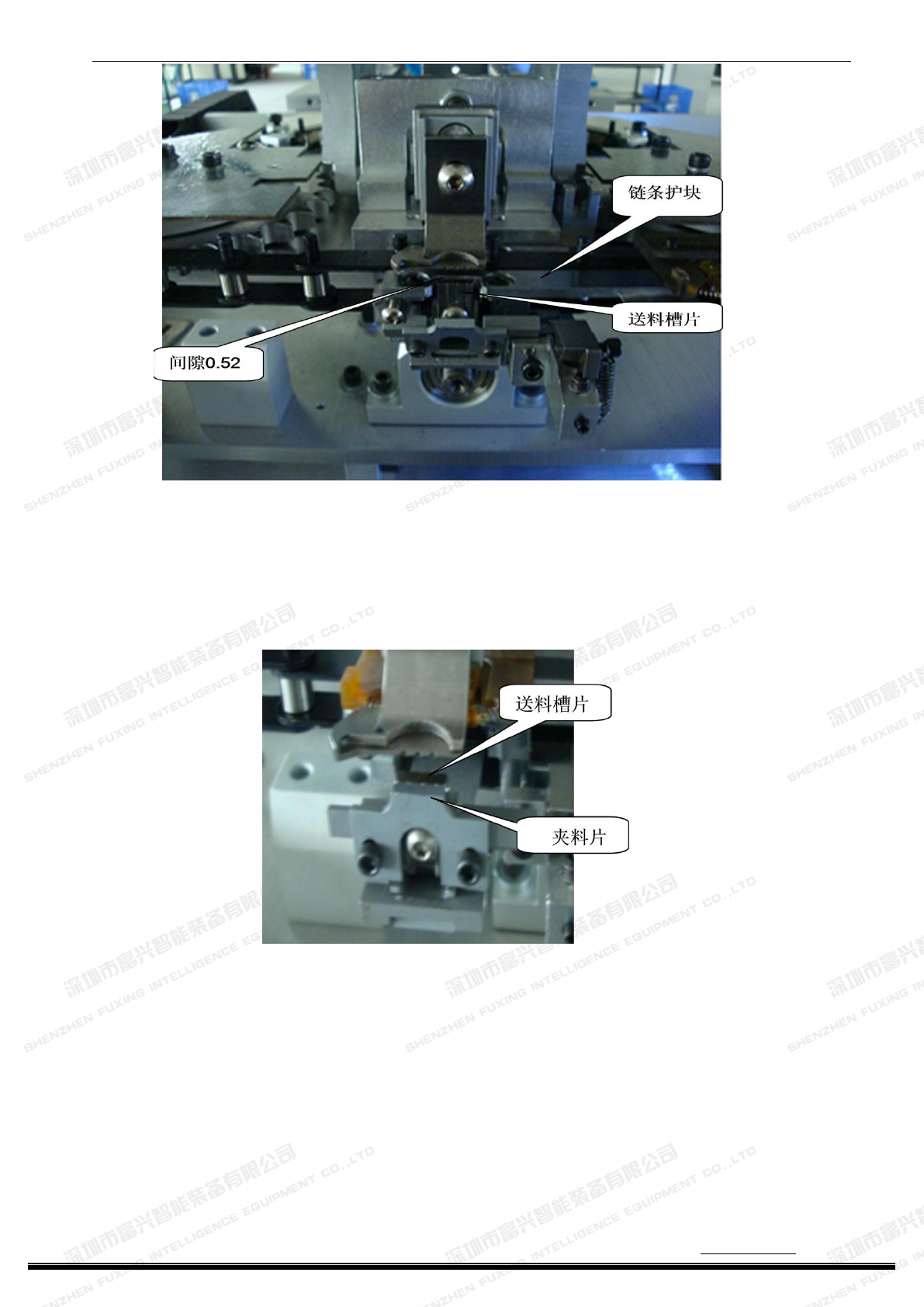

CTA 回程调节合适的标准是：送料槽片
○
20 FXR-SL04055 与链条护块
○
31 FXR-SL04027之
间的间隙为 0.52mm。可通过调整 CTA 气缸的光轴与活动接头的伸展长度获得。其目的
主要是保证送料槽片与链条护块之间不会碰撞，以免损坏弯钩。
深圳市富兴智能装备有限公司
http:// www.fuxingai.com
http:// www.fxznsmt.com
115
4) CTA 送料槽片
○
20 FXR-SL04055 与夹料片
○
26FXR-SL04056 的高度调整。
在调节此部分时先给 CTA 气缸通气，利用“诊断”，让 CTA 推出，调整夹料片的
高度与送料槽片一致。如果其高度调整不好，在工作中常出现的故障现象就是掉料。
5)CTA 夹料的调整。
(1)使机器处于待机状态，但要关掉气源。
(2)将标准元件 FXR-SL07087 装到料夹上。
(3)用手慢慢拉出 CTA,看 CTA 送料槽片
○
20 FXR-SL04055、夹料片
○
26 FXR-SL04056
和弯形三叉推料器
○
22 FXR-SL04057 是否同时碰到标准元件 FXR-SL07087 的引脚。否
