深圳市富兴智能装备有限公司 http:// www .fuxingai.com http:// www.fxznsmt.com 118 8)气缸感应器的调整。 （1）感应器回程调整。让气缸在气压的作用下缩回到底，然后，松开感应器 1 的固定 螺丝，再从左向右慢慢移动感应器，感应指示灯一亮，立即停止移动，并固定感应器。 （2)感应器冲程调整。首先用“诊断”打出 CTA，松开感应器 2 的固定螺丝，再从右向 左慢慢移动感应器，感应指示灯一亮…
深圳市富兴智能装备有限公司
http:// www.fuxingai.com
http:// www.fxznsmt.com
118

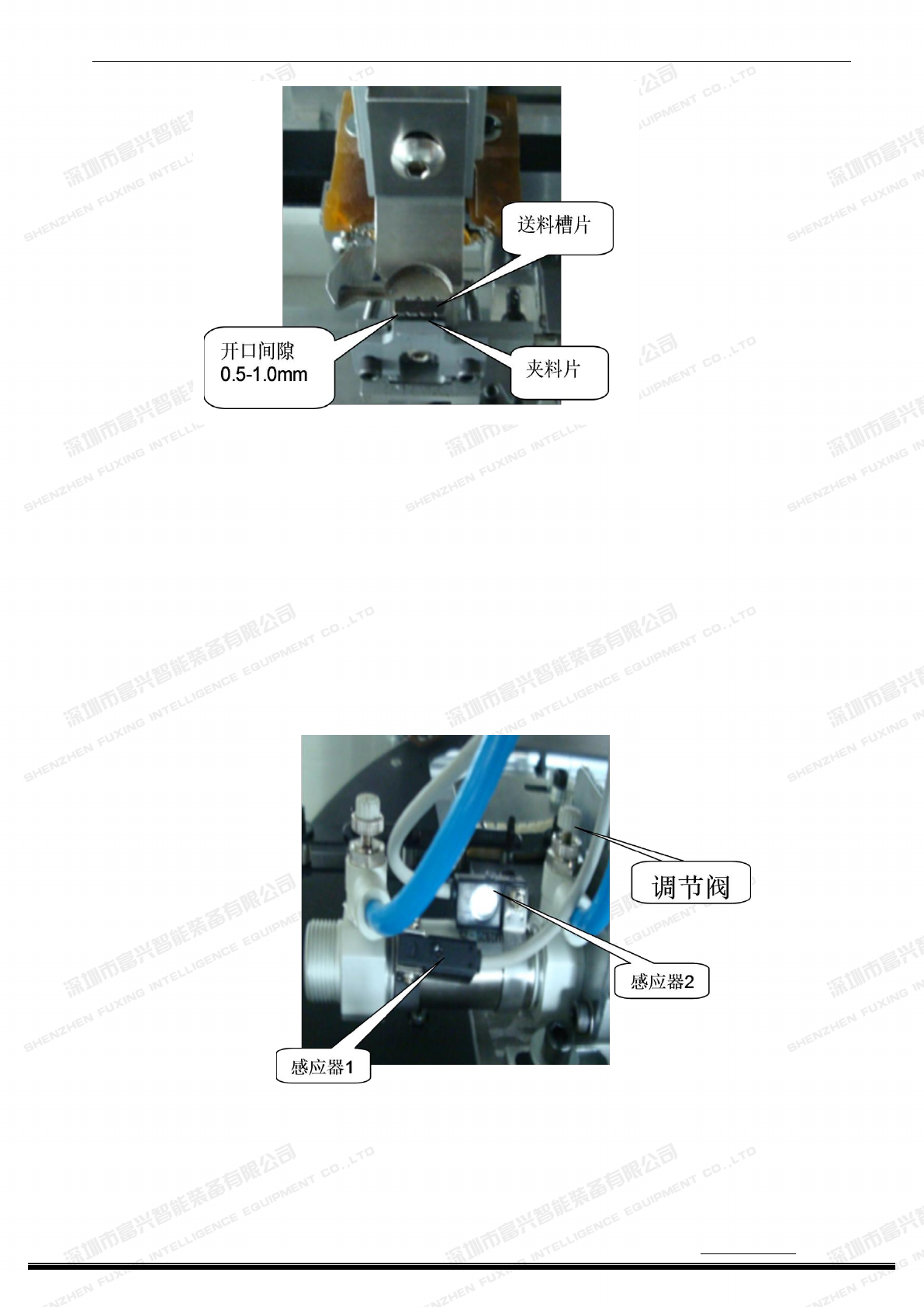

8)气缸感应器的调整。
（1）感应器回程调整。让气缸在气压的作用下缩回到底，然后，松开感应器 1 的固定
螺丝，再从左向右慢慢移动感应器，感应指示灯一亮，立即停止移动，并固定感应器。
（2)感应器冲程调整。首先用“诊断”打出 CTA，松开感应器 2 的固定螺丝，再从右向
左慢慢移动感应器，感应指示灯一亮，立即停止移动，并固定感应器（如下图）。做上述
调整时，初次固定好感应器后，要让气缸再反复动作几次，检查感应器的位置是否最佳位
置，否则，重新调整和固定感应器。
(4) 调节阀分别调节气压流量从而改变 CTA 的刚性。顺时针为刚性弱，逆时针为刚性强，
调好后要把锁紧螺丝锁紧。
深圳市富兴智能装备有限公司
http:// www.fuxingai.com
http:// www.fxznsmt.com
119

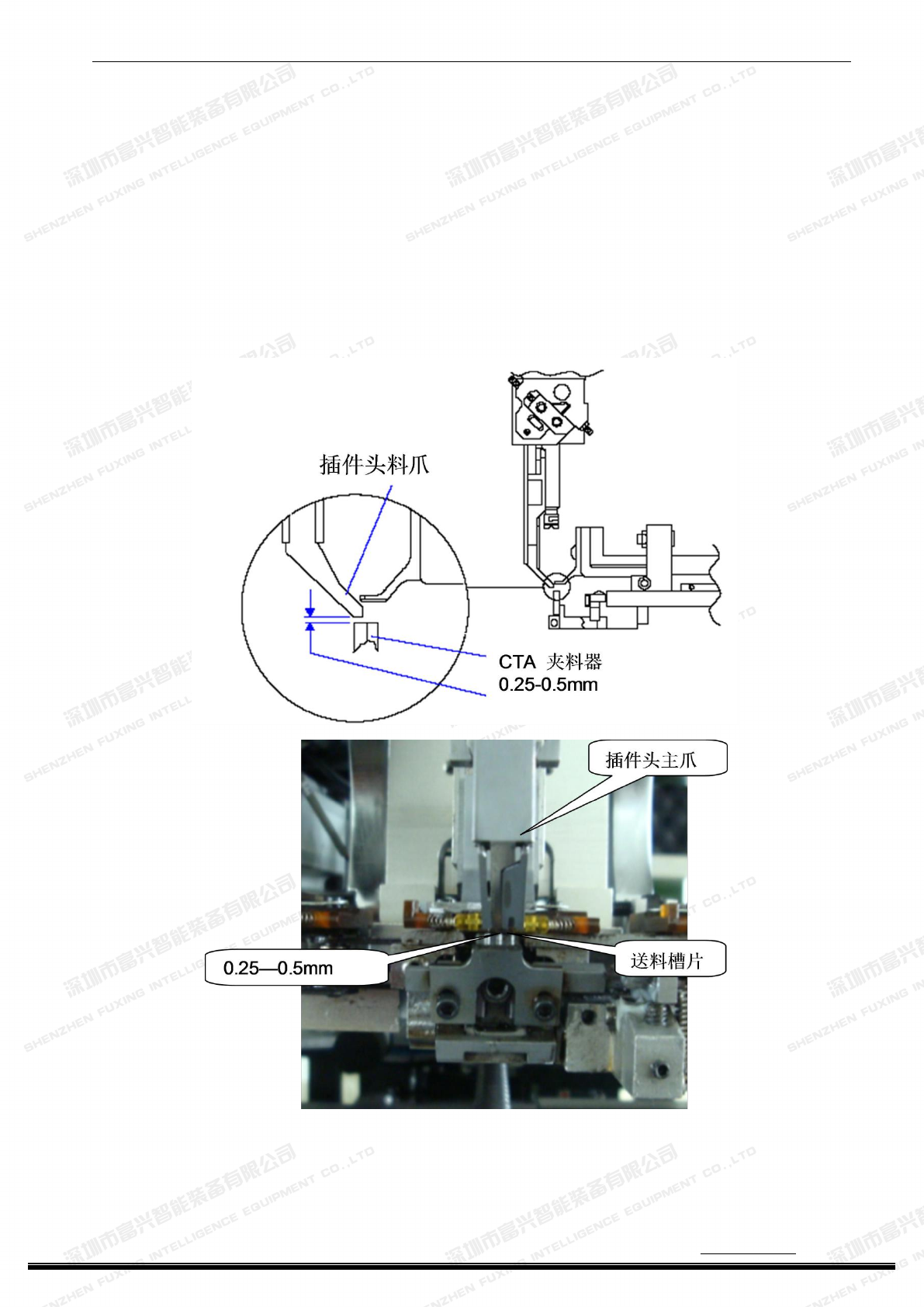

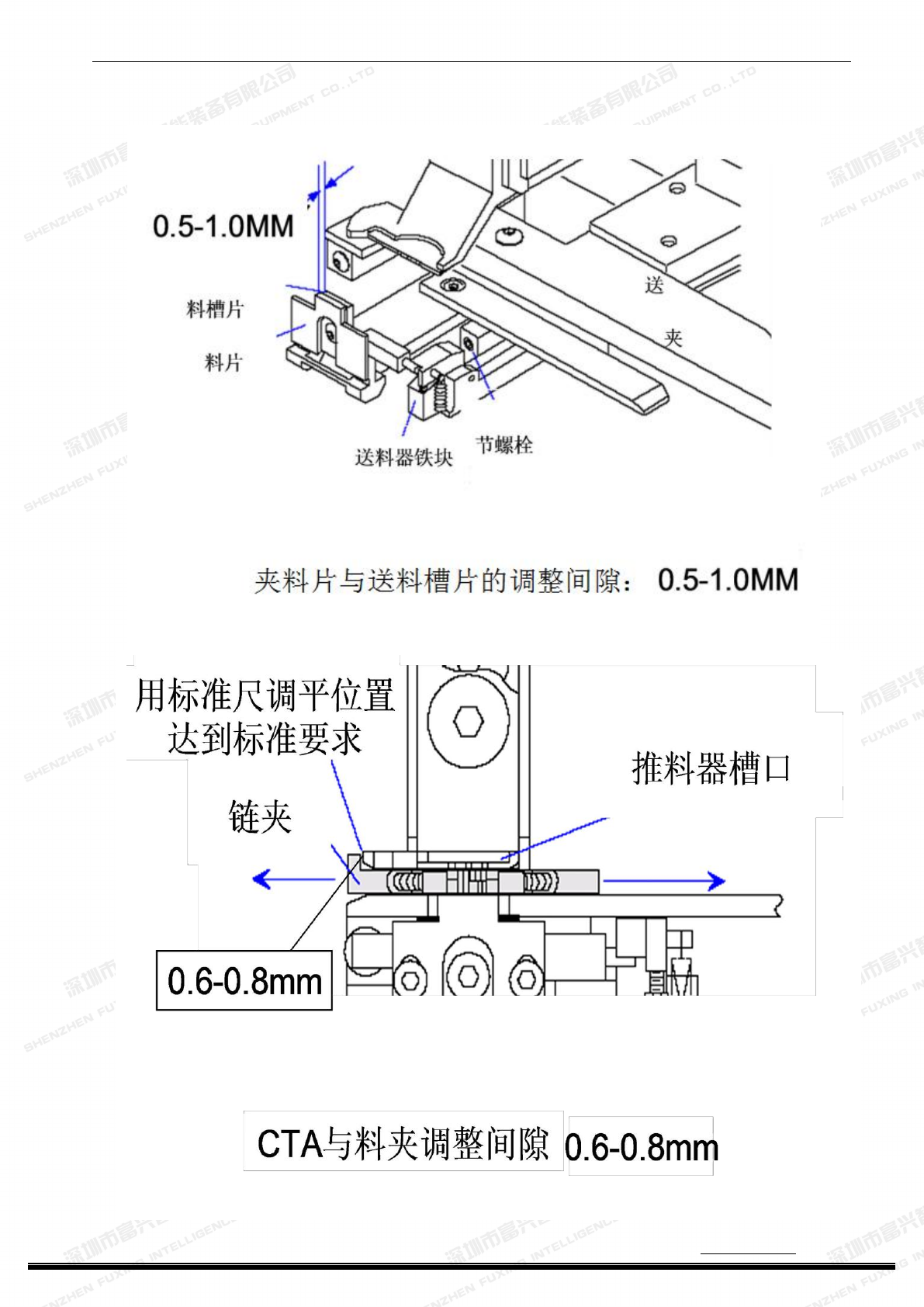

5、CTA 与插件头的高度调整。
首先，要确定三角滑块按到最底端，在将
○
23 插件头主爪 FXR-CJ13017 的底面与
○
10 CTA 送料槽片
○
20 FXR-SL04055 的最高表面距离要保持在 0.25mm～0.5mm 之间（链夹底面与
插件头主爪底面在一个平面上），用塞规塞上；打开工具栏上的“诊断”再调整 H 轴零位检测
感应片的位置，先松开感应片固定螺丝，慢慢的由下向上转动感应片，使 H 轴原点光电开关的指
示灯刚好灭（也是诊断中 H 原点刚变低电平时），然后锁紧固定螺丝即可。（见下图）机器归
零位后，链夹底面与插件头主爪底面在一个平面上。
