要慢慢向后移动固定座；反之，向前。调整完毕，要再次测试，如果达不到上述标准， 就要再次
调整。
8、CTA 链条护块调整。

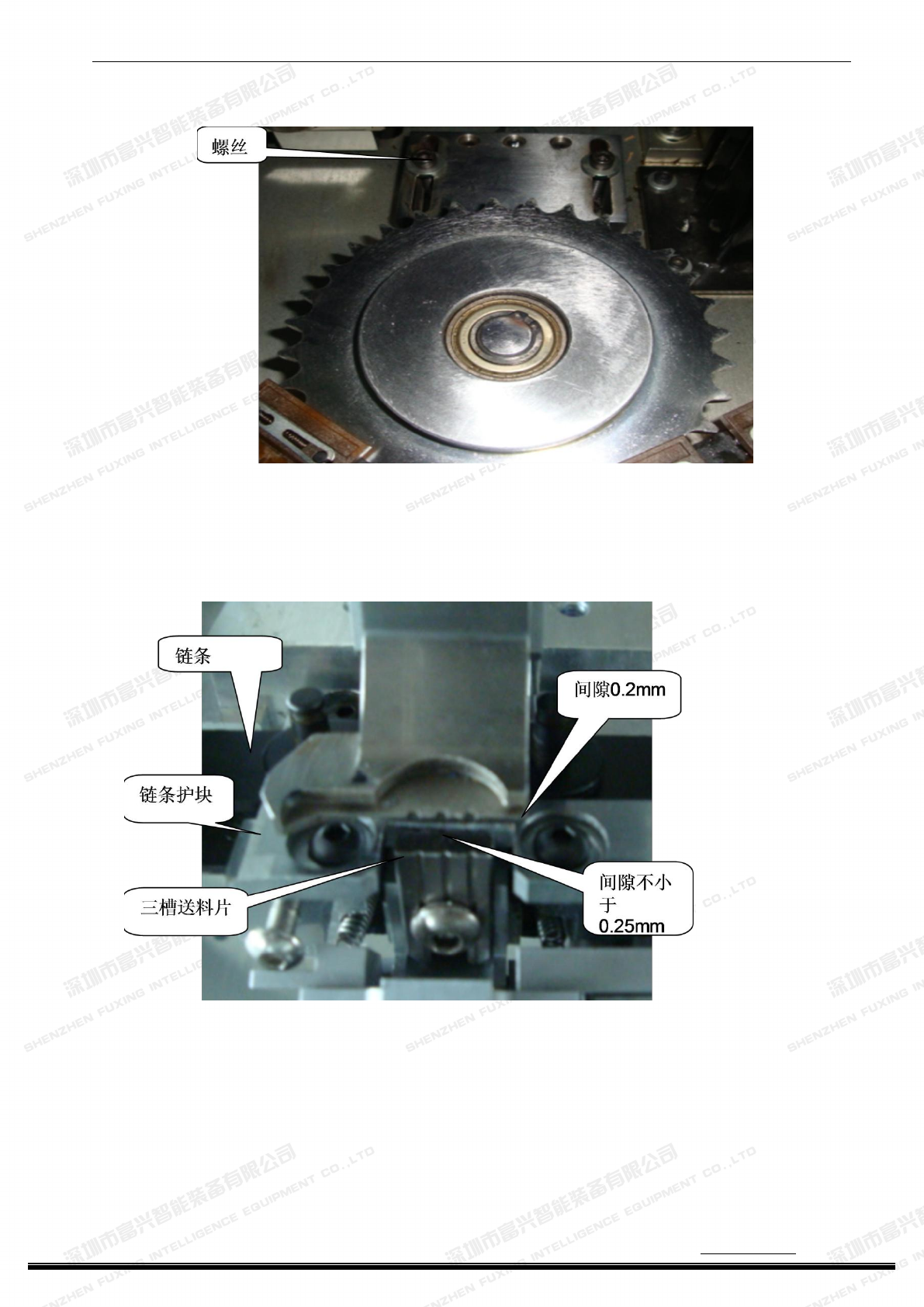

首先使机器处于待机状态，然后安装链条护块，使之与链条之间的间隙为 0.2mm。且要保证链
条护块与三槽送料片之间的间隙不小于 0.25mm。若不合适还需重新调节 CTA 气缸行程。
深圳市富兴智能装备有限公司
http:// www.fuxingai.com
http:// www.fxznsmt.com
122
9、飞达与链条位置的调整。
1） 机器归零后 CTA、插件头和链条位置正常后，松开飞达的固定螺丝，可左右调整飞达的
位置。
2） 关掉机器气源，用手推出飞达叉片，让叉片左边碰到链夹挡边的左边位置， 然后用手
往左边推动链夹到极限位置，看刚好碰到一起的两边的间隙是否变为在0.6mm-0.8mm 之
间，否则，按上述 1 的方法调整，并锁紧螺丝。（参见下图）
3） 飞达上 2.5 料时以左边两个脚槽为准。
深圳市富兴智能装备有限公司
http:// www.fuxingai.com
http:// www.fxznsmt.com
123
10、压料机构调整。
1）松开 FXR-TB06065压料转动轴承1上的螺丝 M6*25可前后调整主齿轮的位置，
调整到 FXR-TB06070P轴传动主齿轮和从动齿轮紧密啮合，而且从动齿轮能上下正常
的活动，然后锁紧螺丝。（如下图）
2）同步带张力的调整。张力合适的标准为：在同步带的中间施加压力弧度为 5mm 左右，
调整时，先松开马达座 FXR-TB06036上的固定螺丝 M5*12，左右移动马达座，
从而增大和减小同步带张力，最后锁紧固定螺丝（P轴同步带不能调整，否则P轴会报警，
调整标准为手从同步带按下去有1CM左右的弧度）。
14
149
148
152
153
