深圳市富兴智能装备有限公司 http:// www .fuxingai.com http:// www.fxznsmt.com 123 10、压料机构调整。 1）松开 FXR-TB06 065压料 转动轴承 1上的螺丝 M6*25 可前后调 整主齿轮的 位置， 调整到 FXR-TB060 70P轴传 动主齿轮 和从动齿轮紧密啮 合，而且 从动齿轮能 上下正常 的活动，然后 锁紧螺丝。 （如下图） 2）同步带张力的 调整。张力 合适的标准…
深圳市富兴智能装备有限公司
http:// www.fuxingai.com
http:// www.fxznsmt.com
123

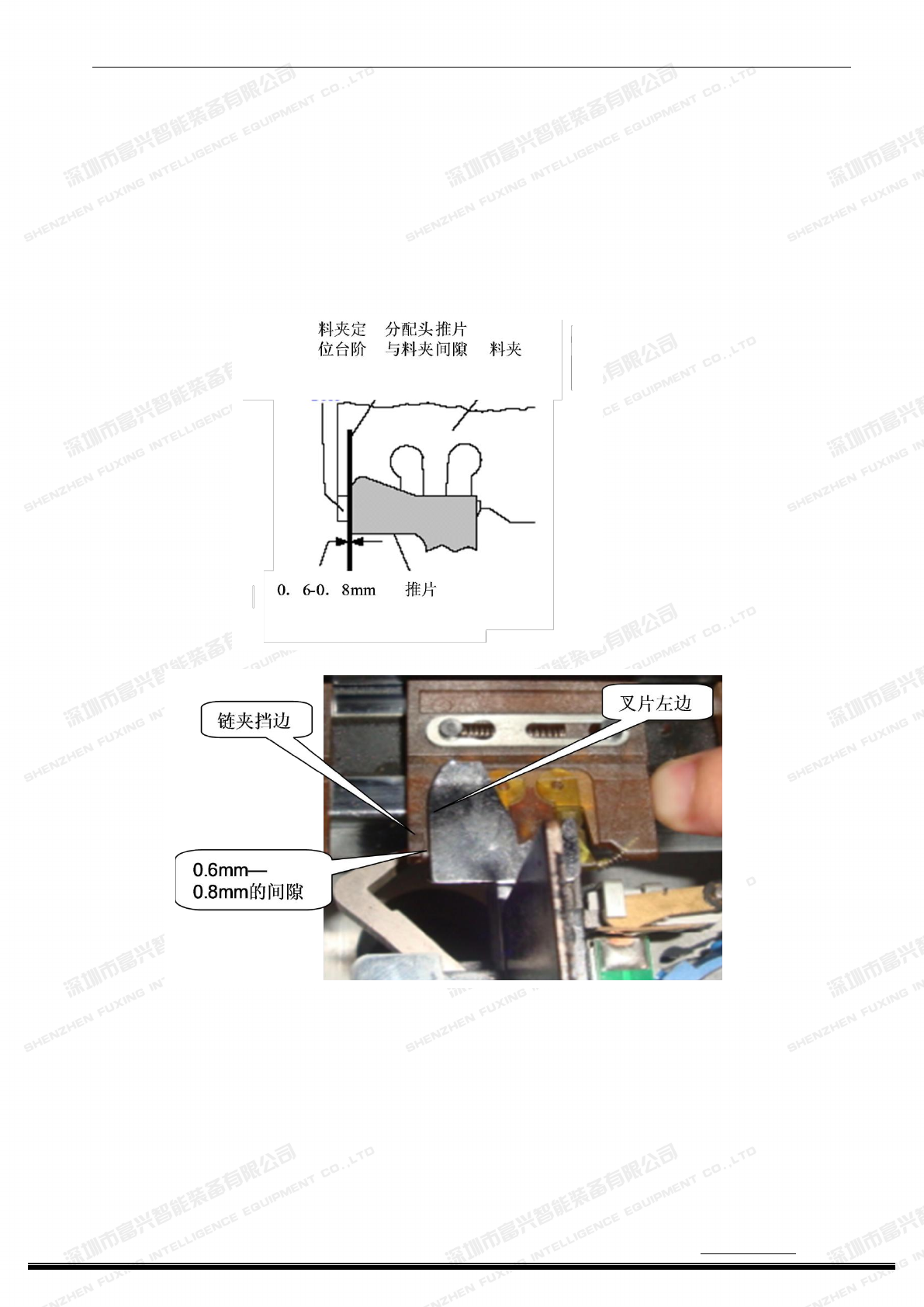

10、压料机构调整。
1）松开 FXR-TB06065压料转动轴承1上的螺丝 M6*25可前后调整主齿轮的位置，
调整到 FXR-TB06070P轴传动主齿轮和从动齿轮紧密啮合，而且从动齿轮能上下正常
的活动，然后锁紧螺丝。（如下图）
2）同步带张力的调整。张力合适的标准为：在同步带的中间施加压力弧度为 5mm 左右，
调整时，先松开马达座 FXR-TB06036上的固定螺丝 M5*12，左右移动马达座，
从而增大和减小同步带张力，最后锁紧固定螺丝（P轴同步带不能调整，否则P轴会报警，
调整标准为手从同步带按下去有1CM左右的弧度）。
14
149
148
152
153
深圳市富兴智能装备有限公司
http:// www.fuxingai.com
http:// www.fxznsmt.com
124
3）P 轴零点的调整
1)机器归零后，看 P 轴光电开关
○
61 FXR-DL17053 是否熄灭(
设备参数中PL2 值为0
)。
2)如果光电开关
○
61 FXR-DL17053 熄灭了且 P 轴没有报警。
○
1
用手上下推动三角滑块
○
28 FXR-CJ13019 没有间隙正确，否则把设备参数中 PＬ2
补负值,归零机器直到三角滑块上下没有间隙为止。
3)如果光电开关
○
61 FXR-DL17053 没有熄灭，此时马达会报警。
○
1
用 手 转 动 P 轴 马 达 把 P 轴 升 到 最 高 端 ， 调 整 P 轴 光 电 开 关
○
61 FXR-
DL17053 由上向下慢慢移动，光电开关熄灭就把光电开关
○
61 FXR-DL17053 锁
住，再把急停按下去停四五秒钟打开，启动机器归零。
○
2
如果报警重复（3）没有报警重复○
1
11、飞达的调整。
1）飞达冲程的调整。
松开
○
91 FXR-ZW02061 站头气缸配
○
74 M8 螺母，用尖嘴钳拧气缸活塞轴可调节送料行程，顺
时针为缩短，逆时针为增加，调整到气缸活塞轴完全伸出时，飞达前端夹住的料用手上下拉
动时不松不紧即可。注: 脚弯掉料为行程过长。
