富兴智能立式插件机R系列说明书 - 第141页

深圳市富兴智能装备有限公司 http:// www .fuxingai.com http:// www.fxznsmt.com - 140 - 3、计算机控制示意图：

深圳市富兴智能装备有限公司

http:// www.fuxingai.com

http:// www.fxznsmt.com

- 139 -

电气控制示意图

直流5V

直流24V

小I/O

夹子

小I/O-2

小I/O-1

电脑

大I/O-A

大I/O-A

面板

转台

光电

开关

电子分向检测板

面板

转台

光电

开关

伺服器

深圳市富兴智能装备有限公司

http:// www.fuxingai.com

http:// www.fxznsmt.com

- 140 -

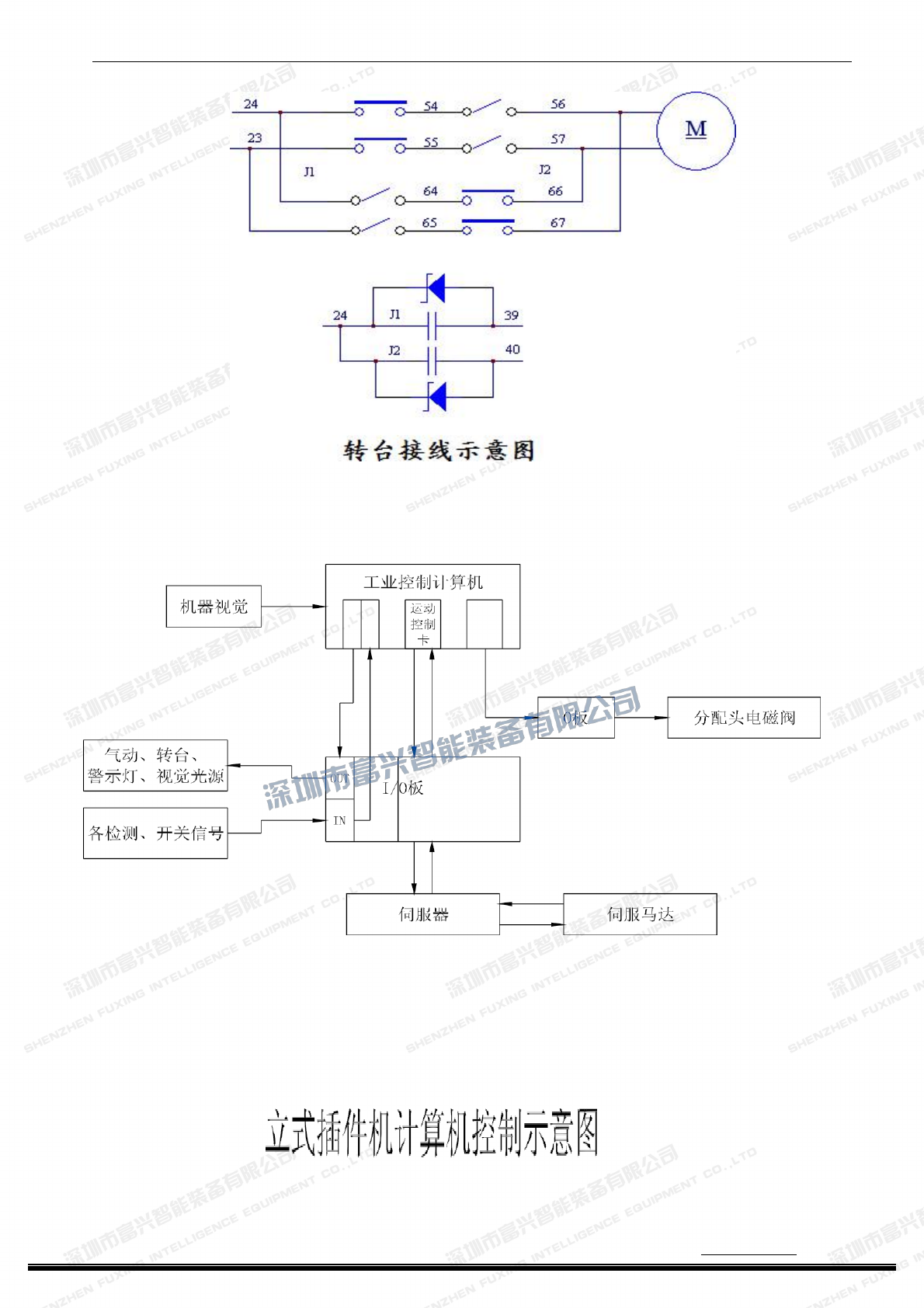

3、计算机控制示意图：

深圳市富兴智能装备有限公司

http:// www.fuxingai.com

http:// www.fxznsmt.com

- 141 -

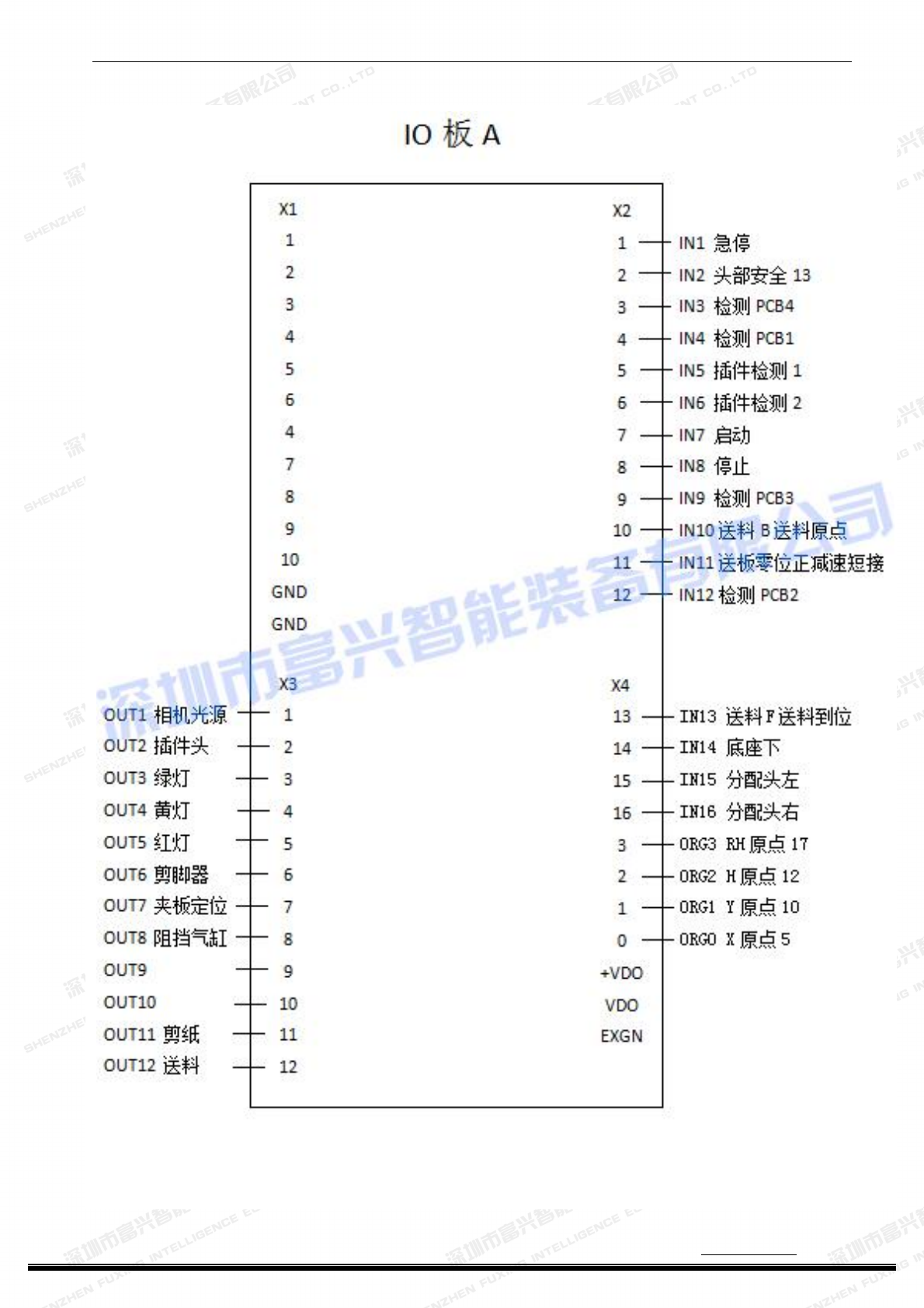

4、I/O板接线图：
