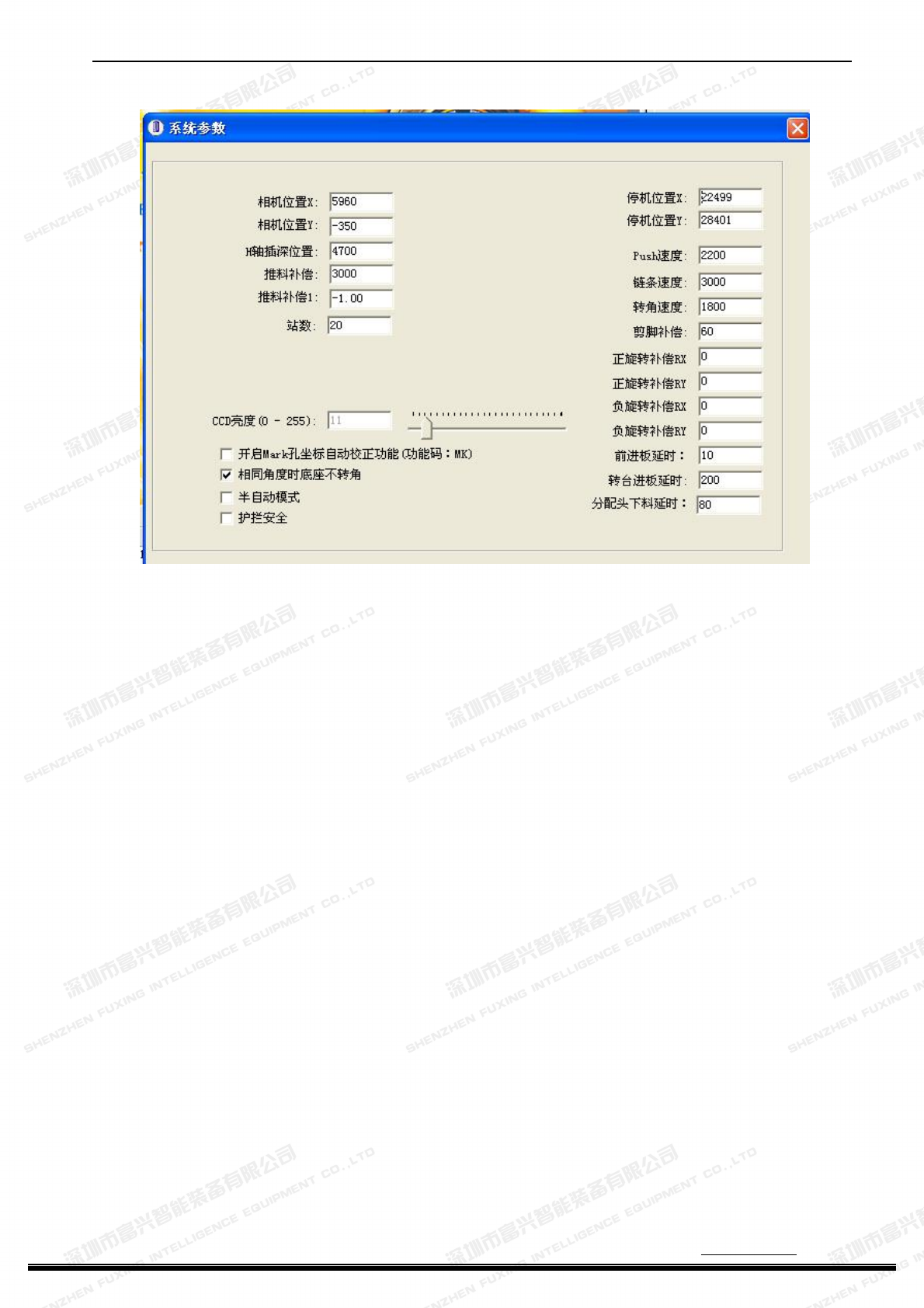

机器的所有参数调整都在“设备参数”里进行，包括相机位置 X 和 Y、H 插深位置 HL、
推料补偿、转角补偿 HR/BR、停机位置 X/Y、正/反转台补偿时间、Push 速度、链条速度、正
/负旋转补偿 RX/RY、CCD 亮度调节等。当修改了其中的参数后点击确定即可。
相机位置 X：以插件 H 轴上的本体的中心为零点，相机在 X 轴方向的位置（坐标）。
相机位置 Y：以插件 H 轴上的本体的中心为零点，相机在 Y 轴方向的位置（坐标）。
H 轴插深位置：插件头下插深度位置。
压料补偿：压料杆下压的行程补偿。
压料补偿 1：压料轴归零所运行的间隙补偿
H 转角补尝：插件头归零的转角补偿。
B 转角补尝：剪脚座归零的转角补偿。
停机位置 X：工作台“归零”后，X 轴所在的实际位置
停机位置 Y：工作台“归零”后，Y 轴所在的实际位置。
Push 速度：机器的 PUSH 轴向下压料的速度调节。
链条速度：机器链条运行的速度调节。
相机亮度调节：可以调节相机源的亮暗度。剪脚补偿： 剪脚座检测是否剪好脚的时间
深圳市富兴智能装备有限公司
http:// www.fuxingai.com
http:// www.fxznsmt.com
- 18 -
转角速度： 插件头与剪脚座旋转角度的时间
确定：保存修改好的参数。
取消：退出当前，返回上一级操作系统界面。
2）元件参数表 单击它会显示以下参数（如图）：
元件参数是插入的元件描述的集合，它是将插件程序中所有元件按一定的归类并描述元
件体特征。
序号： 元件的序号；
类型：元件的型号类型；
元件高：零件本体的高度；
F速度：CTA 送料的速度（B 型机）；
H速度：插件头下插的速度；
XY 速度：工作台移动的速度；
增行：单击该键可以调整上一个“序号”的元件参数；
删行：单击该键可以调整下一个“序号”的元件参数；
确定：保
存修改好的参数。取消：退出当前，返回上一级操作系统界面。
3）为了防止机器电脑操作界面上一些功能被随意启用一些数据被随意修改，因此对它们设置了操
作密码.如设备参数,元件参数和编辑功能.
具体使用如下:
创建密码（如图）出厂密码为空
新密码：输入数字和字母 1 到 6 位数的密码
确认新密码：再次输入新密码
