深圳市富兴智能装备有限公司 http:// www .fuxingai.com http:// www.fxznsmt.com - 33 - Ⅱ型底座
深圳市富兴智能装备有限公司
http:// www.fuxingai.com
http:// www.fxznsmt.com
- 32 -
底座机构零件清单
序号
名称
零件编号
用量
备注
1
底座主杆
FXR-DZ20000
1
2
螺母
FXR-DZ07008
1
3
轴承盖板
FXR-DZ20001
1
4
轴承
FXR-DZ20002
2
5
剪脚底座
FXR-DZ20003
1
6
垫块
FXR-DZ20004
1
7
导柱
FXR-DZ20005
2
8
底座转角同步轮
FXR-DZ20006
1
9
马达座
FXR-DZ20007
1
10
脉冲型400W伺服马达
FXR-DL17007
1
11
光电开关
FXR-DL17054
1
12
光电感应座
FXR-DZ20008
1
13
同步带
FXR-DZ20009
1
14
轴承
FXR-GZ03082
2
15
轴承固定座
FXR-DZ20010
1
16
无油衬套
FXR-DZ20011
2
17
轴承
FXR-DZ20012
1
18
底座上下气缸
FXR-DZ20013
1
19
连接支撑柱
FXR-DZ20014
4
20
连接块
FXR-DZ20015
1
21
连接销
FXR-DZ20016
1
22
底座剪脚气缸
FXR-DZ20017
1
23
剪脚气缸固定座
FXR-DZ20018
1
24
螺母
M10
1
25
连接销固定块
FXR-DZ20019
1
26
轴承座
FXR-DZ20020
1
27
螺母
M8
1
28
主杆同步轮
FXR-DZ20021
1
29
光电开关检测片
FXR-DZ20022
1
30
挡圈
FXR-DZ20023
1
31
挡销
FXR-DZ20024
1
32
底座罩1
FXR-DZ20025
1
33
底座罩2
FXR-DZ20026
1
34
底座固定板
FXR-DZ20027
1
深圳市富兴智能装备有限公司
http:// www.fuxingai.com
http:// www.fxznsmt.com
- 34 -

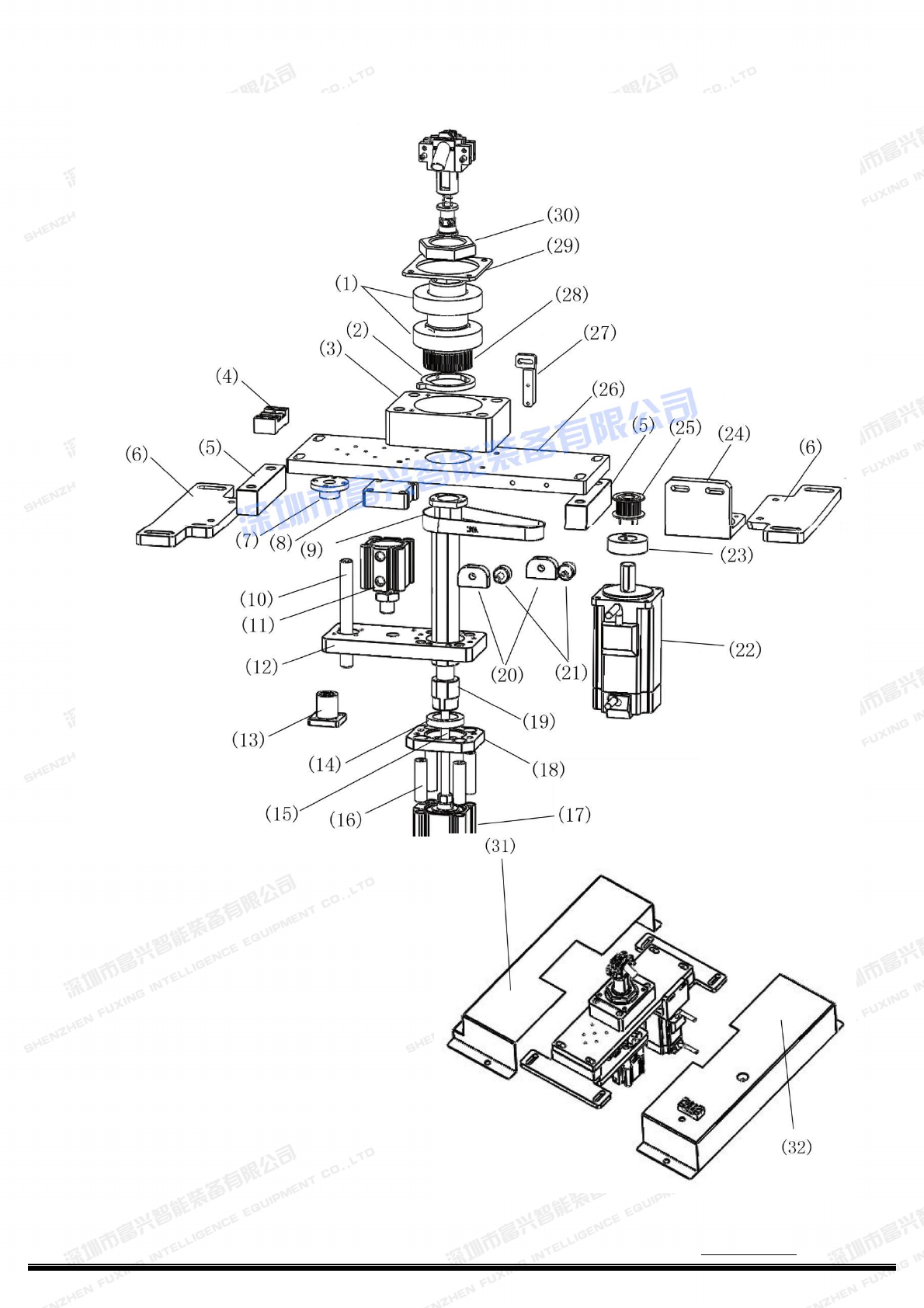

Ⅱ型底座机构零件清单
序号
名称
零件编号
用量
备注
1
轴承
FXR-DZ20027
2
2
感应片
FXR-DZ20028
1
3
轴承座
FXR-DZ20029
1
4
接线排
FXR-DZ20030
1
5
底座垫块
FXR-DZ20031
2
6
底座垫板
FXR-DZ20032
2
7
导杆固定座
FXR-DZ20033
1
8
气缸垫块
FXR-DZ20034
1
9
同步带
FXR-DZ20035
1
10
导杆
FXR-DZ20036
1
11
气缸
FXR-DZ20037
1
12
轴承座
FXR-DZ20038
1
13
方轴承
FXR-DZ20039
1
14
轴承
FXR-DZ20040
1
15
顶杆
FXR-DZ20041
1
16
支撑柱
FXR-DZ20042
4
17
气缸
FXR-DZ20043
1
18
主杆轴承定位座
FXR-DZ20044
1
19
底座主杆
FXR-DZ20045
1
20
轴承固定座
FXR-DZ20046
2
21
轴承
FXR-DZ20047
2
22
伺服马达
FXR-DL17007
1
23
同步轮抱箍
FXR-DZ20048
1
24
马达座
FXR-DZ20049
1
25
同步轮
FXR-DZ20050
1
26
底座底板
FXR-DZ20051
1
27
光电感应座
FXR-DZ20052
1
28
主杆同步轮
FXR-DZ20053
1
29
轴承盖
FXR-DZ20054
1
30
螺母
FXR-DZ20055
1
31
底座罩1
FXR-DZ20056
1
32
底座罩2
FXR-DZ20057
1
