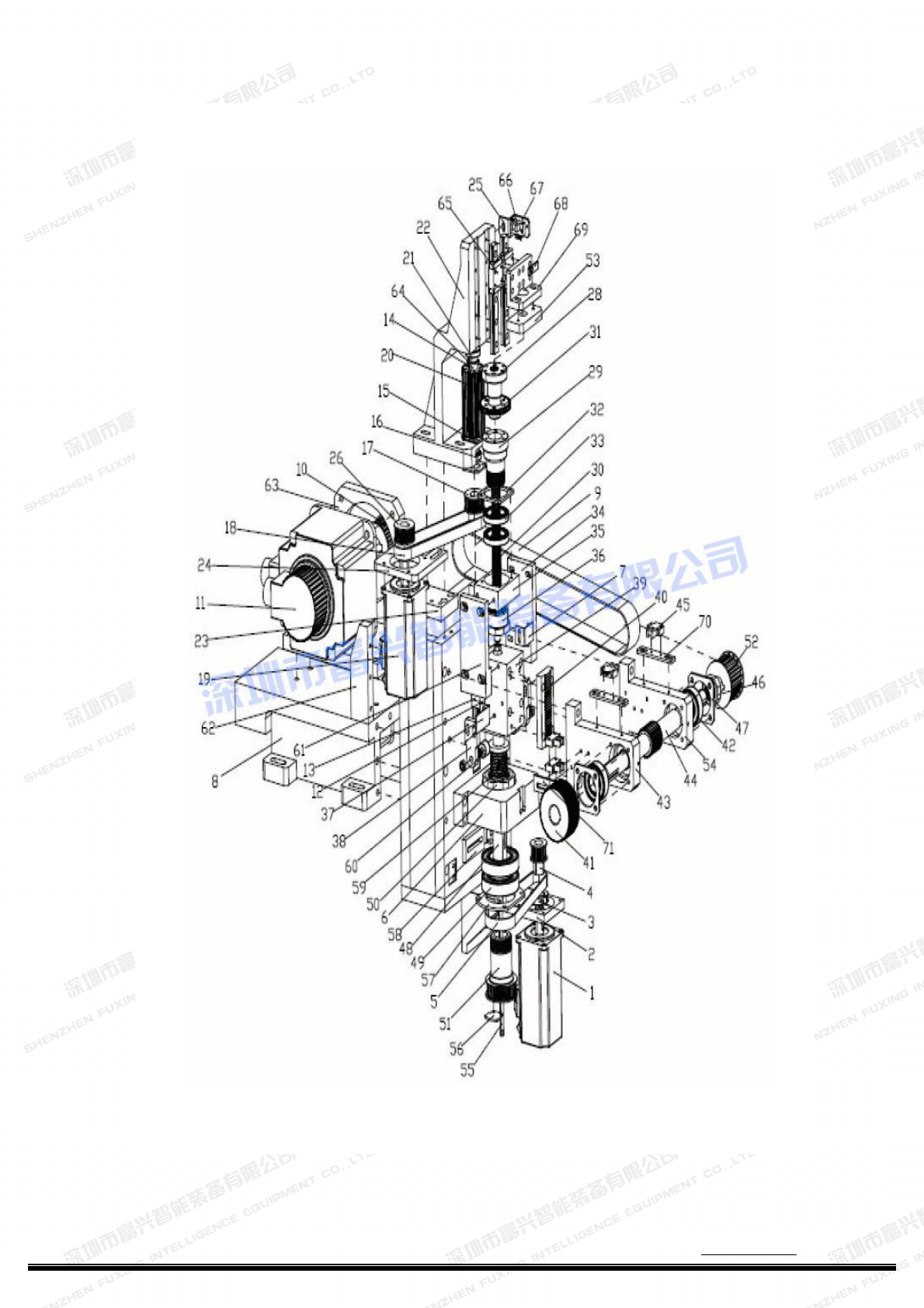

Ⅱ型头部零件清单
序号
名 称
编 号
数量
备注
1
伺服马达
FXR-DL17007
1
2
头部转角马达座
FXR-06026Z
1
3
同步轮抱箍
FXR-07016Z
1
4
转角同步轮
FXR-00018Z
1
5
转角度同步带
FXR-12203Z
1
6
头部轴承座
FXR-06014Z
1
7
负极限感应片
FXR-06041Z
1
8
头部支架
FXR-06032Z
1
9
1500W 马达同步带
FXR-12201Z
1
10
1500W 马达同步轮
FXR-06011Z
1
11
1500W 伺服马达
1
12
滑块板
FXR-06003Z
1
13
直线导轨
FXR-12304Z
1
15
轴承盖
FXR-06036Z
1
16
进口轴承
FXR-12112Z
1
17
P 轴转动轴端带轮
FXR-06039Z
1
18
P 轴同步带 150*13
FXR-12202Z
1
19
伺服马达(同 1)
FXR-DL17007
1
20
P 轴传动主齿轮
FXR-06038Z
1
21
进口轴承
FXR-12112Z
1
22
固定座
FXR-06045Z
1
23
垫块
FXR-06050Z
1
24
马达座
FXR-06030Z
1
25
光电开关固定块
FXR-06048Z
1
26
压料马达端带轮
FXR-06040Z
1
28
压料+螺帽
1
29
推料轮
FXR-06027Z
1
30
压料丝杆
1
31
P 轴传动齿轮
FXR-06037Z
1
32
轴承盖子 3
FXR-06029Z
1
33
进口轴承
FXR-12115Z
1
34
压料连接板 1
FXR-06007Z
1
深圳市富兴智能装备有限公司
http:// www.fuxingai.com
http:// www.fxznsmt.com
- 49 -
35
齿轮座 2
FXR-06016Z
1
36
螺母
FXR-06028Z
1
37
正极限感应片
FXR-06044Z
1
38
CR10-1 座子
FXR-06019Z
1
39
头部连接块
FXR-06012Z
1
40
H 轴齿条 1
FXR-06006Z
1
41
手柄
FXR-06042Z
1
42
进口轴承
FXR-12116Z
1
43
H 轴承座 2
FXR-06018Z
1
44
H 转动齿轮轴
FXR-06005Z
1
45
光电开关
FXR-DL17053
1
46
螺母
FXR-06043Z
1
47
轴承盖子 2
FXR-06002Z
1
48
插件头主杆
FXR-06004Z
1
49
进口轴承 NSK
FXR-12113Z
1
50
螺母
FXR-06013Z
1
51
转角度同步轮
FXR-06009Z
1
52
齿轮轴同步轮
FXR-06010Z
1
53
固定块
FXR-06047Z
1
54
H 轴承座 1
FXR-06017Z
1
55
推杆
FXR-06034Z
1
56
头部转角检测片
FXR-11002Z
1
57
轴承盖 1
FXR-06001Z
1
58
头部转角检测固定座3
FXR-11005Z
1
59
主杆弹簧
FXR-06056Z
1
60
轴承 CR10-1
FXR-12109Z
1
61
压料连接板 2
FXR-06008Z
1
62
加强块
FXR-06031Z
1
63
H 轴马达座
FXR-06033Z
1
64
外卡簧
FXR-11310Z
1
65
小滑块
FXR-12303Z
1
66
光电开关
FXR-DL17053
1
67
光电开关固定块
FXR-06048Z
1
68
感应片
FXR-06049Z
1
69
连接块
FXR-06046Z
1
70
光电开关固定座
FXR-06052Z
1
