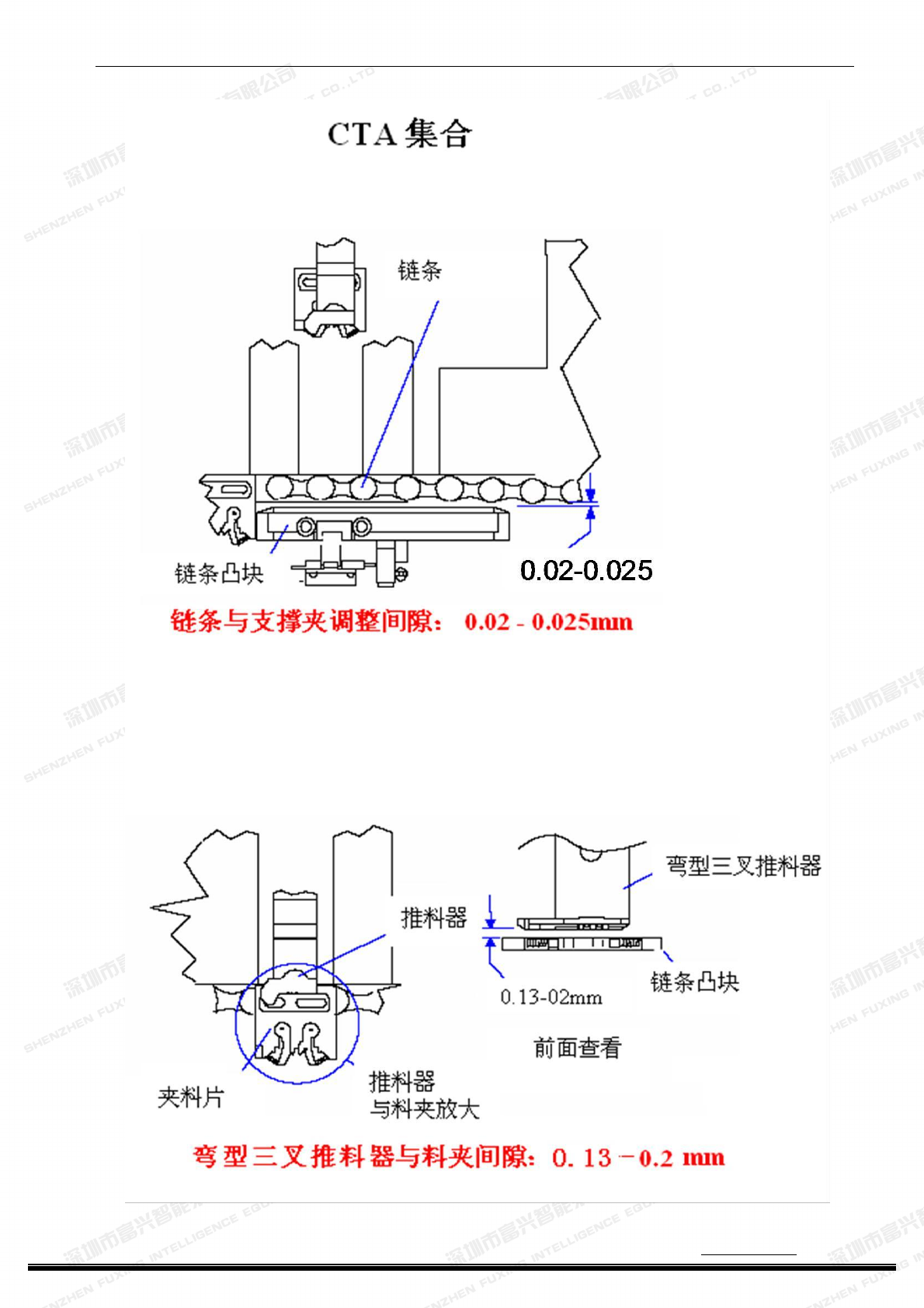

5、 送料部分（CTA）保养
1) 送料部分的拆卸。
松开 CTA 底部三个成“品”螺丝
○
71 M6*16 螺丝、拔下气管、磁感应并关就可以把整个送料
部分拿下来（关提链条在 CTA 位置拆开）。
○
88
2) 送料部分的保养。
(1)松开
○
80 FXR-SL04026 链条护条上的螺丝，把护条拆下来用布擦干净，再涂上本公司配机
的雪油即可。
(2) 定期保养
○
2 FXR-SL04040 送料气缸，具体保养方法请参照第五章的气动保养。
○
49
FXR-SL04061 直线滑轨和
○

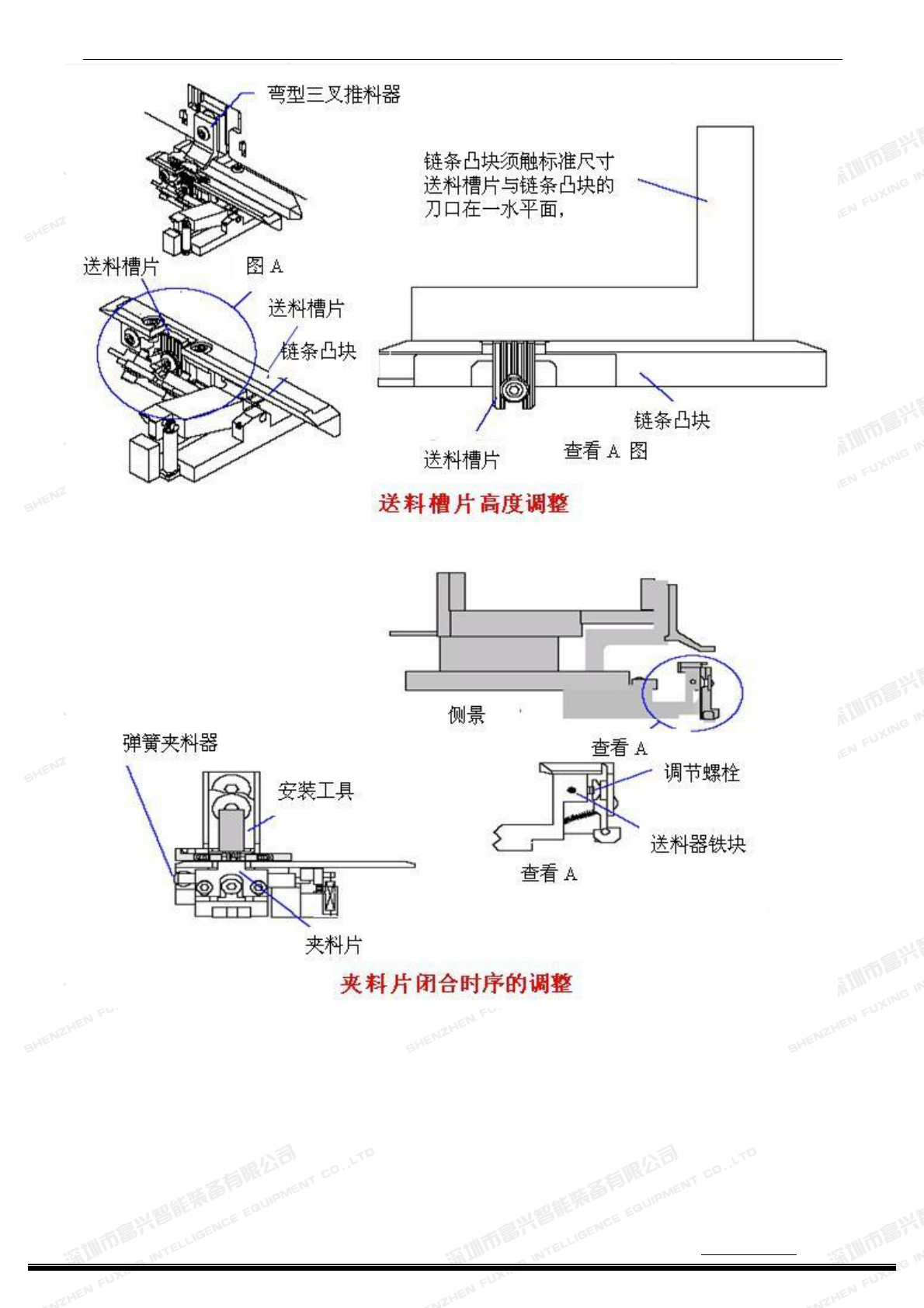

22 FXR-SL04057 弯形三叉推料器
○
20 FXR-SL04055送料槽片
○
26
FXR-SL04056 夹料片
○
21 FXR-SL04054 弹簧夹料器
○
34 FXR-SL04058 送料挡片也应保养（如：
磨损程度）
○
19 FXR-SL04042 拉伸弹簧 2 弹簧力度是否正常，优力胶磨损程度。
3) 送料部分的安装。
把保养好的送料部分按照刚才拆除的反顺序把它们安装到机器上，敲进定位销， 拧紧螺
丝。
71
尾部光电检测座
FXR-11004Z
1
