深圳市富兴智能装备有限公司 http:// www .fuxingai.com http:// www.fxznsmt.com - 58 - 69 杯头螺丝 M8*60 2 70 杯头螺丝 M4*12 6 71 杯头螺丝 M6*16 3 72 链轮张力左块 FXR-SL04013 1 73 链轮张力右块 FXR-SL04014 1 74 螺丝定位左座 FXR-SL04011 1 75 螺丝定位右座 FXR-SL04010 1 76 螺丝…
深圳市富兴智能装备有限公司
http:// www.fuxingai.com
http:// www.fxznsmt.com
- 57 -
33
圆杯不锈钢螺丝
M3*10
1
34
送料挡片
FXR-SL04058
1
35
定位销
1/8*12
1
36
拉伸弹簧 1
FXR-SL04041
1
37
机米螺丝
M4*16
1
38
杯头螺丝
M3*12
1
39
杯头螺丝
M5*12
1
40
机米螺丝
M3*3
2
41
卡料座子
FXR-SL04006
1
42
杯头螺丝
M4*16
2
43
送料器铁块
FXR-SL04007
1
44
杯头螺丝
M5*20
2
45
送料滑块座
FXR-SL04004
1
46
杯头螺丝
M5*16
1
47
送料止动座
FXR-SL04005
1
48
M6 螺丝
FXR-SL04023
1
49
线性滑轨
FXR-SL04061
1
50
杯头螺丝
M3*12
4
51
杯头螺丝
M4*6
1
52
杯头螺丝
M3*10
6
53
杯头螺丝
M3*16
2
54
杯头螺丝
M5*16
2
加弹簧垫
55
杯头螺丝
M5*35
6
加弹簧垫、平垫
56
M5 平垫
FXR-GZ03074
6
57
链轮护片
FXR-SL04016
2
58
链轮轴承盖
FXR-SL04096
2
59
滑轮轴承盖
FXR-SL04002
2
60
轴承
FXR-SL04098
2
61
链轮 1
FXR-SL04003
2
62
滑轮本体
FXR-SL04001
2
63
定位销
1/4*30
2
64
定位销
FXR-SL04022
4
65
杯头螺丝
M6*20
4
加平垫
66
M6 平垫
FXR-GZ03073
4
67
圆杯不锈钢螺丝
M3*16
4
68
链条护条
FXR-SL04015
2
深圳市富兴智能装备有限公司
http:// www.fuxingai.com
http:// www.fxznsmt.com
- 59 -

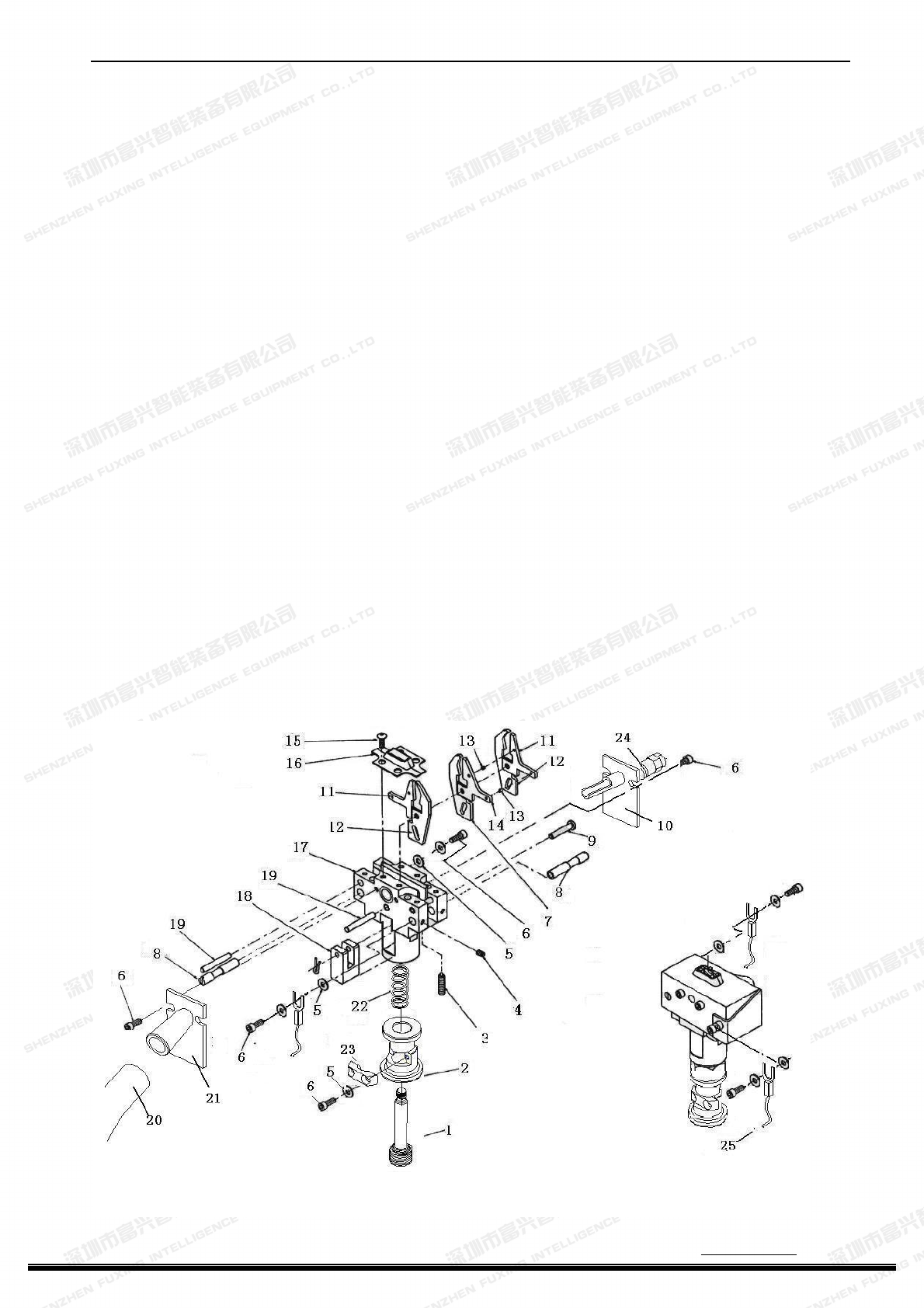

6、剪脚头保养。
１）剪脚头的拆卸。
松 开
○
17 FXR-DZ07020 剪 脚 座 上 较 大 的 四 个 剪 脚 头 固 定 螺 丝 ， 松 开
○
8 FXR-
DZ07025 检测杆上的螺丝，把检测线拉出来取下吹脚气管和废料管就可以把整个剪脚头拿出
来。
2） 剪脚头的保养。
(1）松开
○
16 FXR-DZ07026 剪脚头刀盖上的螺丝，然后松开定位销上的螺丝把
○
19 FXR-
DZ07063 剪脚器定位销拉出来，再松开
○
9 FXR-DZ07021 销子上的小卡簧把
○
9 FXR-DZ07021 销
子给拉出来，这样就可以把剪脚刀
○
11 FXR-DZ07031 剪脚弯刀 1、
○
12 FXR-DZ-07034 剪脚切刀
2、
○
14 FXR-DZ07033 剪脚切刀 1 拿出来了，用不含纤维的干净的布把剪脚刀擦干净，检查剪
脚刀有没有磨损，磨损程度是多少，看是否需要更换。(2）用不含纤维的干净的布把
○
9 FXR-
DZ07021销子擦干净，再涂上少许本公司配机的雪油。
(3）注意
○
11FXR-DZ07031剪脚弯刀1、
○
14 FXR-DZ07033剪脚切刀 1 尾部部分和
○
8
FXR-DZ07025 检测杆之间的距离要在 0.01-0.1 毫米，太小会导致“插件检测”无法检测，
太大又会检测不到，它们的距离大小可以通过扭动
○
8FXR-DZ07025 检测杆来实现，距离调好
后，就不要再随便去动它，并锁定
○
4 M3*6 机米螺丝。
