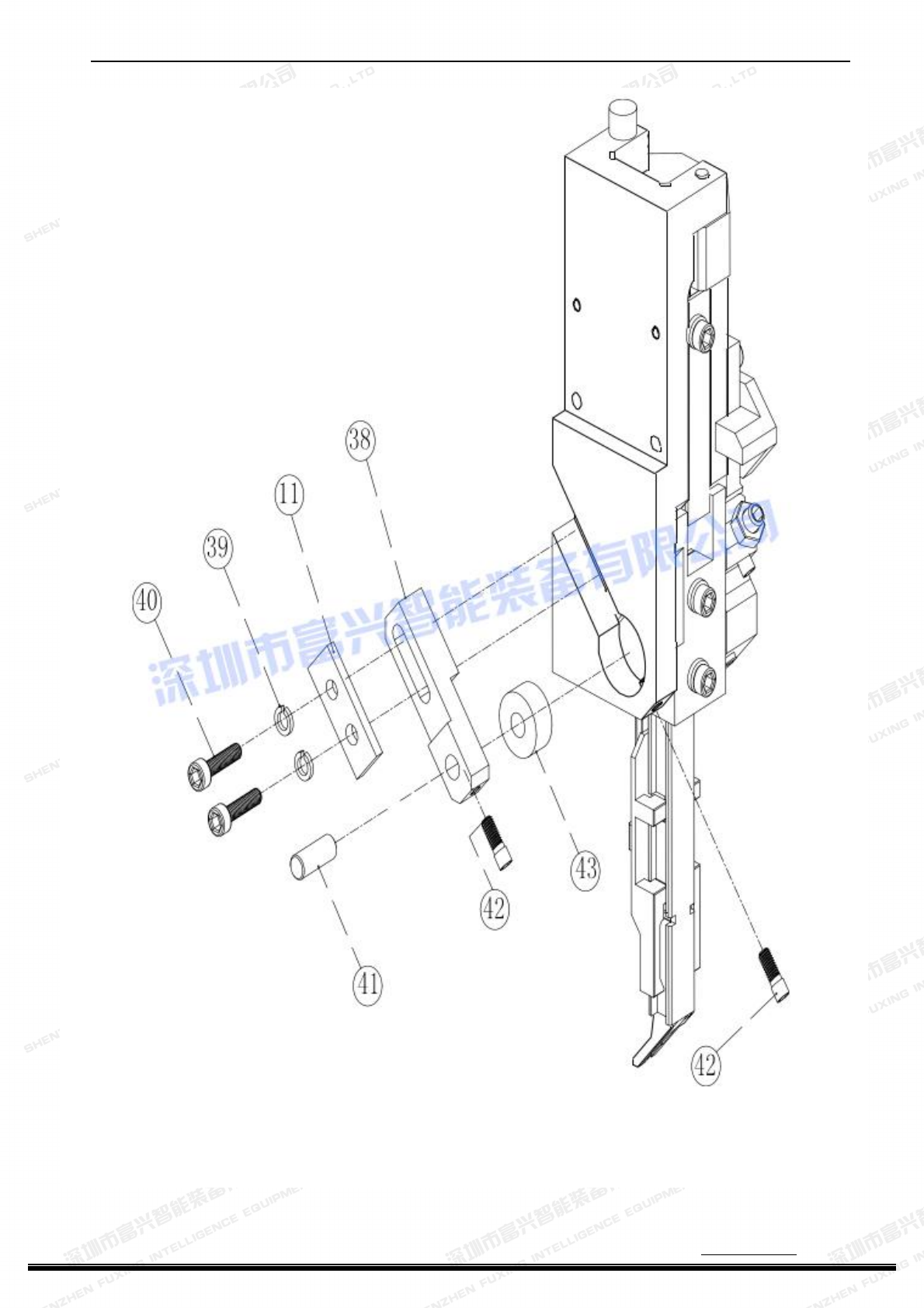

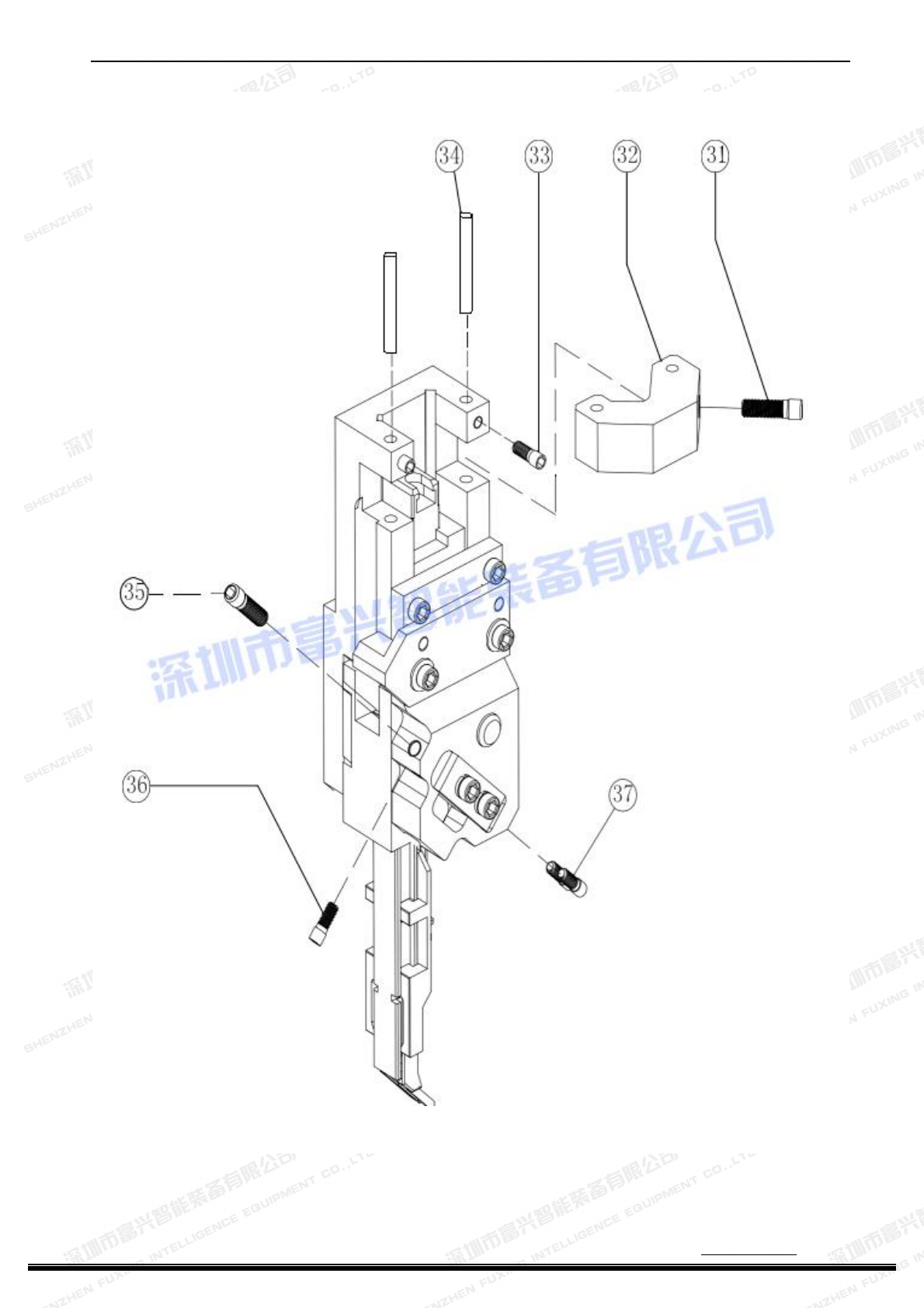

插件头机构零件清单
序号
名称
零件编号
用量
备注
1
插件头本体
FXR-CJ13013
1
2
导套
FXR-CJ13004
1
3
异型滑块
FXR-CJ13011
1
4
插件头盖子
FXR-CJ13014
1
5
杯头螺丝 M4*10
杯头螺丝 M4*10
2
6
挡位板
FXR-CJ13015
1
7
杯头螺丝 M4*15
杯头螺丝 M4*15
2
8
插件头定位销 2
FXR-CJ13034
2
9
M4 垫片
Ø4.3*9*0.8
5
10
杯头螺丝 M4*10
杯头螺丝 M4*10
2
11
垫片
FXR-CJ13003
2
12
垫块
FXR-CJ13006
1
13
轴承
FXR-CJ13032
1
14
偏心销
FXR-CJ13012
1
15
梅花滑块
FXR-CJ13020
1
16
空心销
FXR-CJ13028
2
17
压杆滑块弹簧
FXR-CJ13024
1
18
斧型件
FXR-CJ13001
1
19
弹簧片
FXR-CJ13022
1
20
杯头螺丝 M4*10
杯头 M4*10+弹簧垫+垫片
1
21
打料销
FXR-CJ13010
1
22
打料头
FXR-CJ13026
1
23
主爪
FXR-CJ13017
1
24
主爪滑块弹簧
FXR-CJ13023
1
25
边爪弹簧
FXR-CJ13025
2
26
右边爪
FXR-CJ13018
1
27
左边爪
FXR-CJ13016
1
28
三角滑块
FXR-CJ13019
1
29
杯头螺丝 8-32x3/8
杯头 8-32x3/8+弹簧垫+
垫片
2
30
夹紧块
FXR-CJ13005
1
31
机米螺丝 M6*20
机米螺丝 M6*20
1
