8.链条张紧部分保养

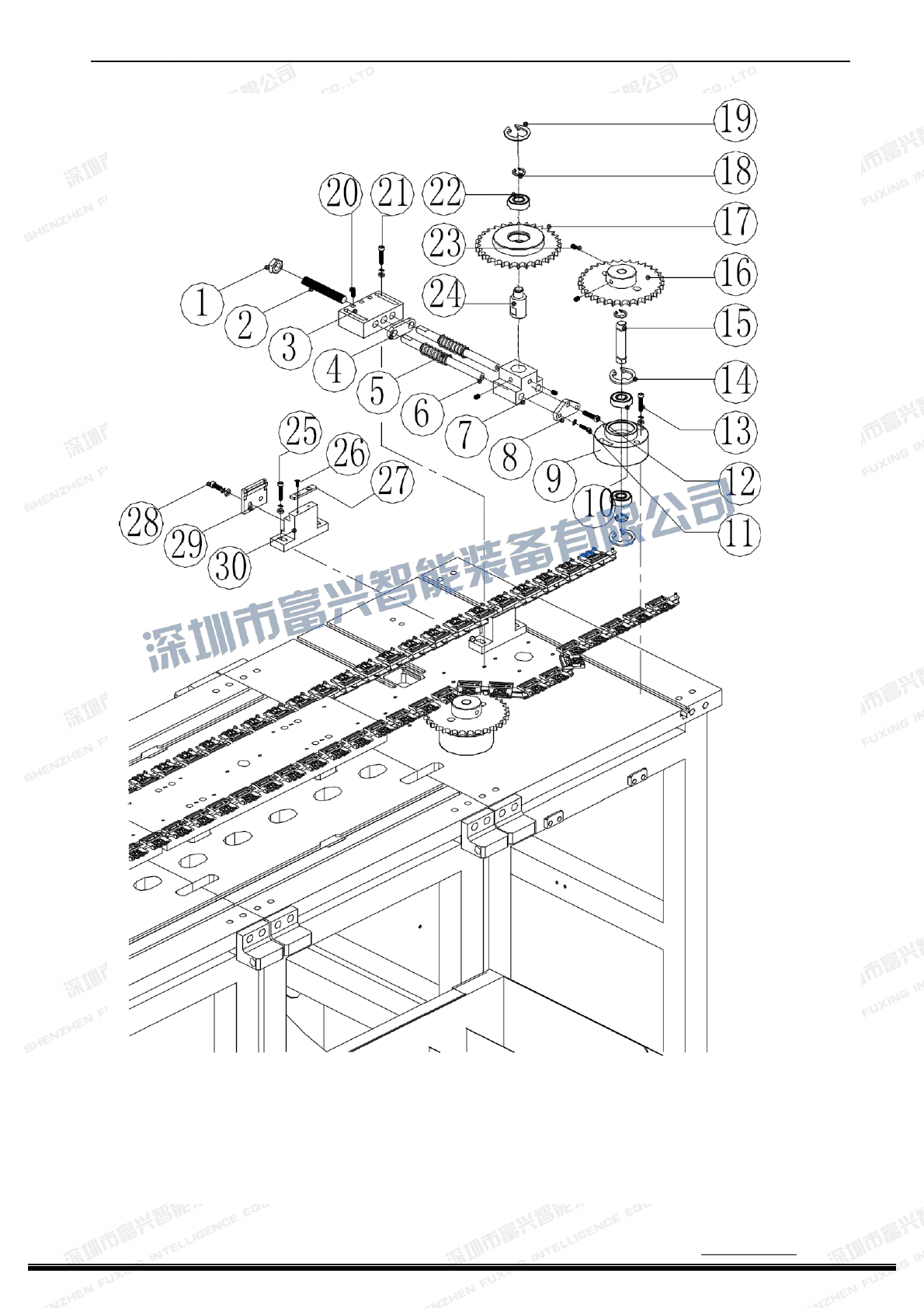

1) 链条张紧座部分的拆卸。
松 开
○
3 固定座 FXR-LZ05006 上的 M6X45 杯头螺丝， 就可以把
○
17 链轮 3 FXR-
LZ05004 整个链条张紧装置拿下来。
松 开
○
9 链条座 FXR-LZ05002 上的 M6X55 杯头螺丝， 就可以把
○
16 链轮 2 FXR-
LZ05001 整个链条张紧装置拿下来。
2）送料部分的保养
(1) 松开
○
17 链轮 3 FXR-LZ05004 的
○
18 外卡簧Ø15 和松开
○
16 链轮 2 FXR-LZ05001 上的
○
23
M6X8 机米，把链轮 3、链轮 2 拆下来用布擦干净，再涂上本公司配机的雪油即可。
(2)定期保养
○
17 链轮 3FXR-LZ05004，
○
16 链轮 2 FXR-LZ05001（定期检查磨损程度）
○
5 链条张紧弹簧 FXR-LZ05017 弹簧力度是否正常。
3）链条张紧部分的安装。

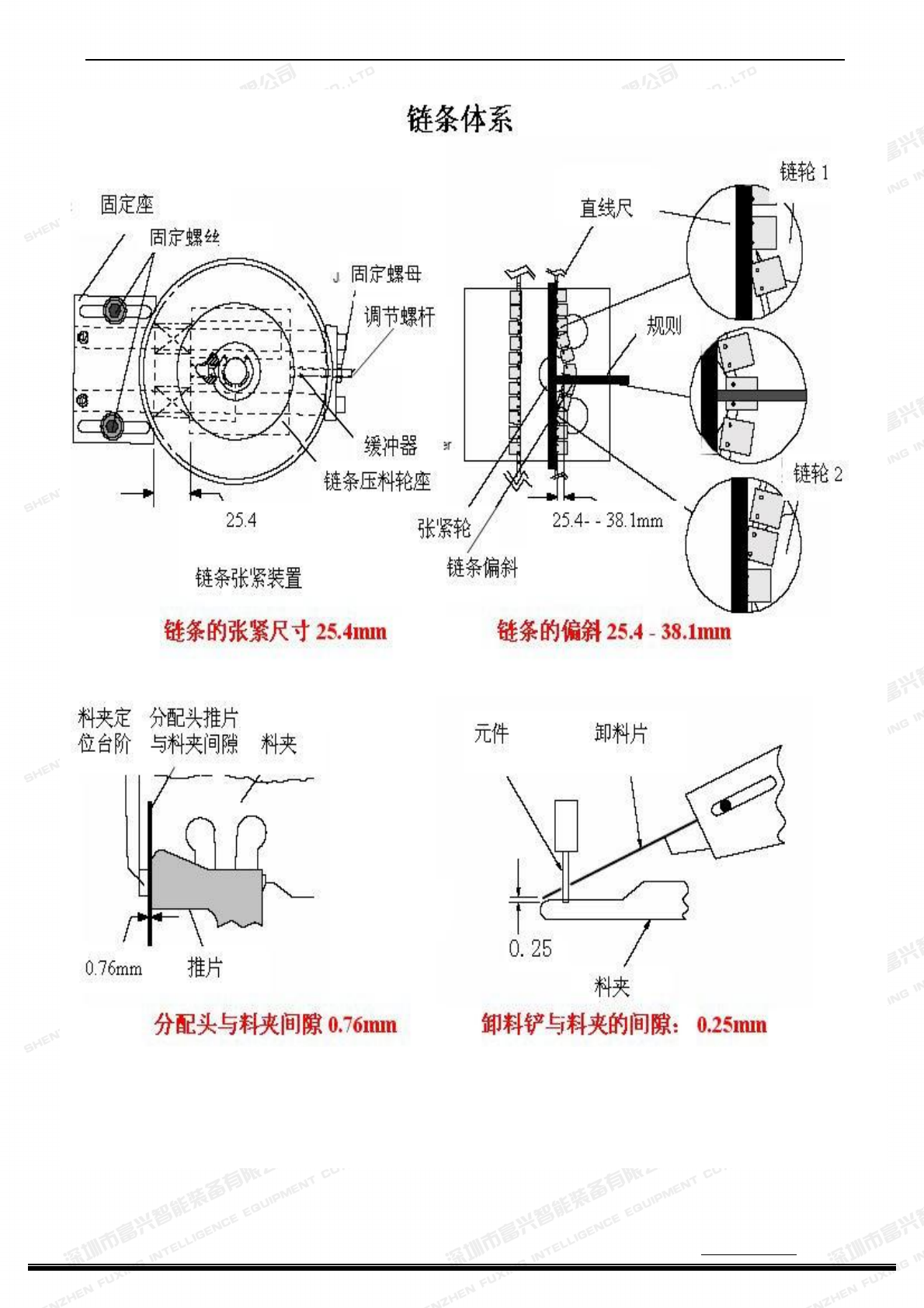

把保养好的链条张紧部分按照刚才拆除的反顺序把它们安装到机器上，按照说明书链
条体系（见下图）调整，拧紧螺丝。
