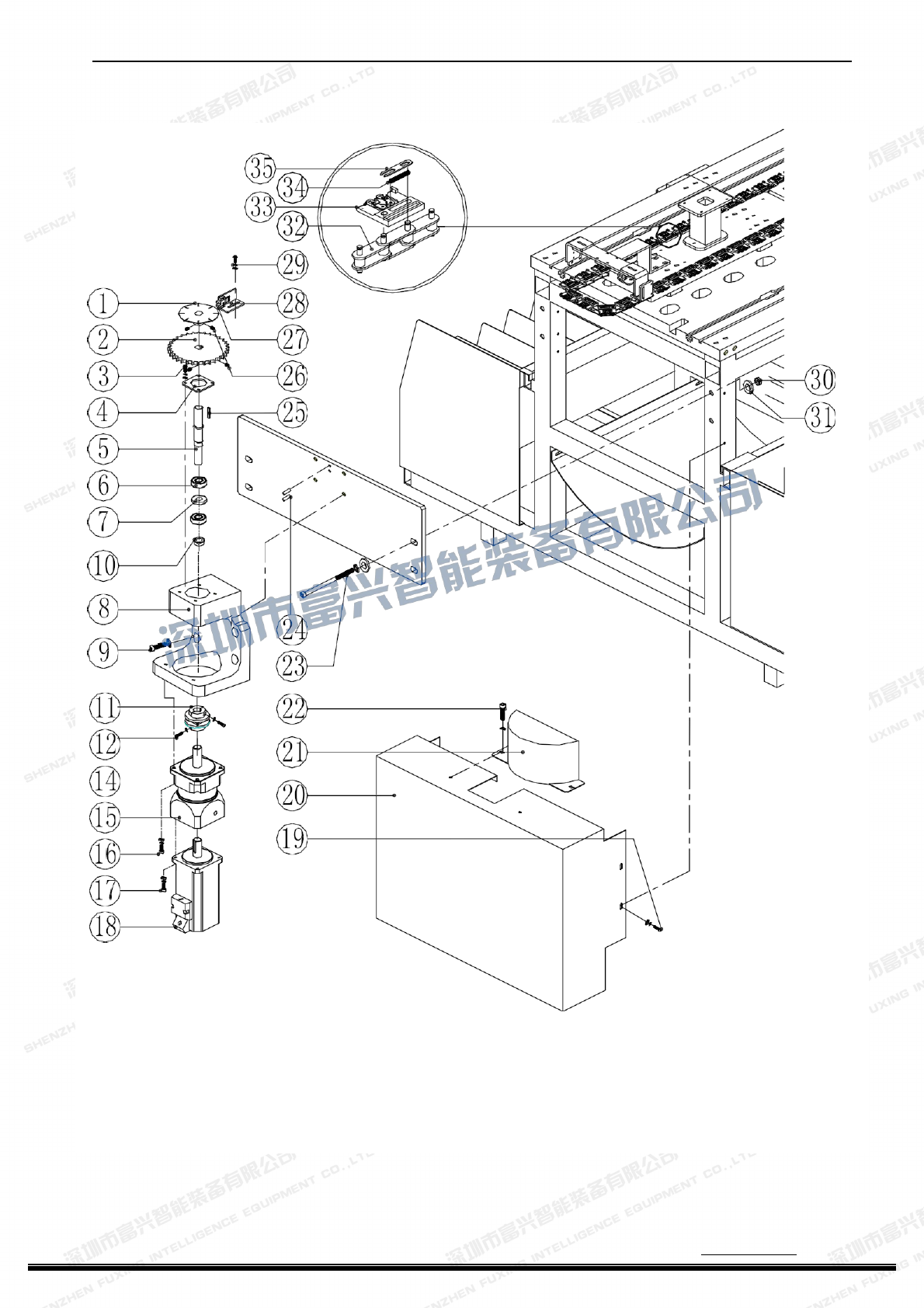

9、 尾部部分保养
1) 尾部部分的拆卸。
松开
○
20 尾部罩 FXR-WB08021 上的 M5X15 圆杯螺丝，就可以和
○
21 尾部链轮罩 FXR-WB08022
一起把整个尾部罩拿下来，看到尾部部分。
松开
○
11 联轴器 FXR-WB08031 的 M15X15 杯头螺丝和
○
14 马达座FXR-WB08008 的 M12X30杯头螺丝，
可以把马达驱动部分拿下来。而松开
○
11 联轴器 FXR-WB08031 的 M15X15 杯头螺丝和
○
8 尾部链
轮座FXR-WB08005 上的M8X35 杯头螺丝可以将尾部上部分拿下来。
2) 尾部部分的保养。
（1）松开
○
1 检测链轮盘FXR-WB08003 上的 M6X8 机米，先拿出检测盘，再松开
○
2 链轮 FXR-
WB08001 上的 M6X8 机米，把链轮拆下来用布擦干净，再涂上本公司配机的雪油即可。
（2）定期保养
○
2 链轮 FXR-WB08001 和检查磨损程度。
3) 尾部部分的安装。
把保养好的送料部分按照刚才拆除的反顺序把它们安装到机器上，敲进定位销， 拧紧螺
丝，按照说明书上从新调整好检测盘位置即可。
深圳市富兴智能装备有限公司
http:// www.fuxingai.com
http:// www.fxznsmt.com
- 78 -
尾部机构零件清单
序号
中文名称
编号
台用量
备注
1
检测座盘
FXR-WB08003
1
2
链轮
FXR-WB08001
1
3
杯头螺丝
M5X15
4
加弹簧垫+
垫片
4
轴承盖
FXR-WB08002
1
5
尾部链轮轴
FXR-WB08006
1
6
轴承
FXR-WB06046
2
7
轴承垫 1
FXR-WB08010
1
轴承垫 1
8
尾部马达连接座
FXR-WB08057
1
9
杯头螺丝
M10X25
4
加弹簧垫
10
螺母
M14X1.5
1
11
联轴器
FXR-WB08031
1
12
杯头螺丝
M5X15
2
加弹簧垫
15
减速机
FXR-WB08030
1
16
杯头螺丝
M6X25
4
加弹簧垫+
垫片
17
杯头螺丝
M6X25
4
加弹簧垫+
垫片
18
脉冲型(750W)伺服马达
FXR-DL17009
1
19
圆杯螺丝
M5X15
4
加弹簧垫+
垫片
20
尾部罩
FXR-WB08021
1
21
尾部链轮罩
FXR-WB08022
1
22
杯头螺丝
M5X15
2
加弹簧垫+
垫片
23
杯头螺丝
M8*80
4
加弹簧垫+
垫片
24
销
FXR-WB08045
4
25
平键
FXR-WB08032
1
26
机米
M6X8
2
27
光电开关
FXR-DL17053
1
28
尾部光电检测座
FXR-JC11010
1
29
杯头螺丝
M5X15
1
加弹簧垫+
垫片
30
螺母
M8X1.5
4
