6.2
检查时经常进行的作业
6.2.1
关于注油
在此对本机附属的润滑脂枪润滑脂筒的安装、润滑脂的补给方法以及注油作业的注意事项进行了说明。
润滑脂枪的结构
润滑油枪由以下
3
个单元构成。
●将喷嘴完全固定在主体。
●吸管、喷嘴，请根据加油位置替换使用。
润滑油枪的调整方法
润滑脂枪由以下四部分组成。使用前，将喷嘴安装到主体上时要固定牢靠
1
用扳手固定六角形部
2
用活动板子转动顶端部
油筒芯 (200 g)
吸管
润滑油枪
喷嘴
油筒
盖子
EJM4A-061P
顶端部
拧紧
拧松
1
六角形部
2
IFMU
操作手册
6.2
检查时经常进行的作业
Page 6-8 EJW8AC-MB-06O-05
油筒芯的安装方法
1
拆下油筒芯的盖，旋入拆下了油筒的润
滑油枪主体上。
请切实拧紧，否则润滑脂会渗漏出来。
2
拉出油筒的链子
(1)
，上锁
(2)
3
把油筒芯放入油筒
(1)
，
把油筒完全插入主体
(2)
4
从油筒孔把链子收起
(1)
，
插入油筒内
(2)
来回压杆
2
、
3
次，确认是否从喷嘴先端压出润
滑油
(3)
油筒芯
链子
1
2
槽
油筒
1
2
1
2
3
IFMU
操作手册
6.2
检查时经常进行的作业
EJW8AC-MB-06O-05 Page 6-9

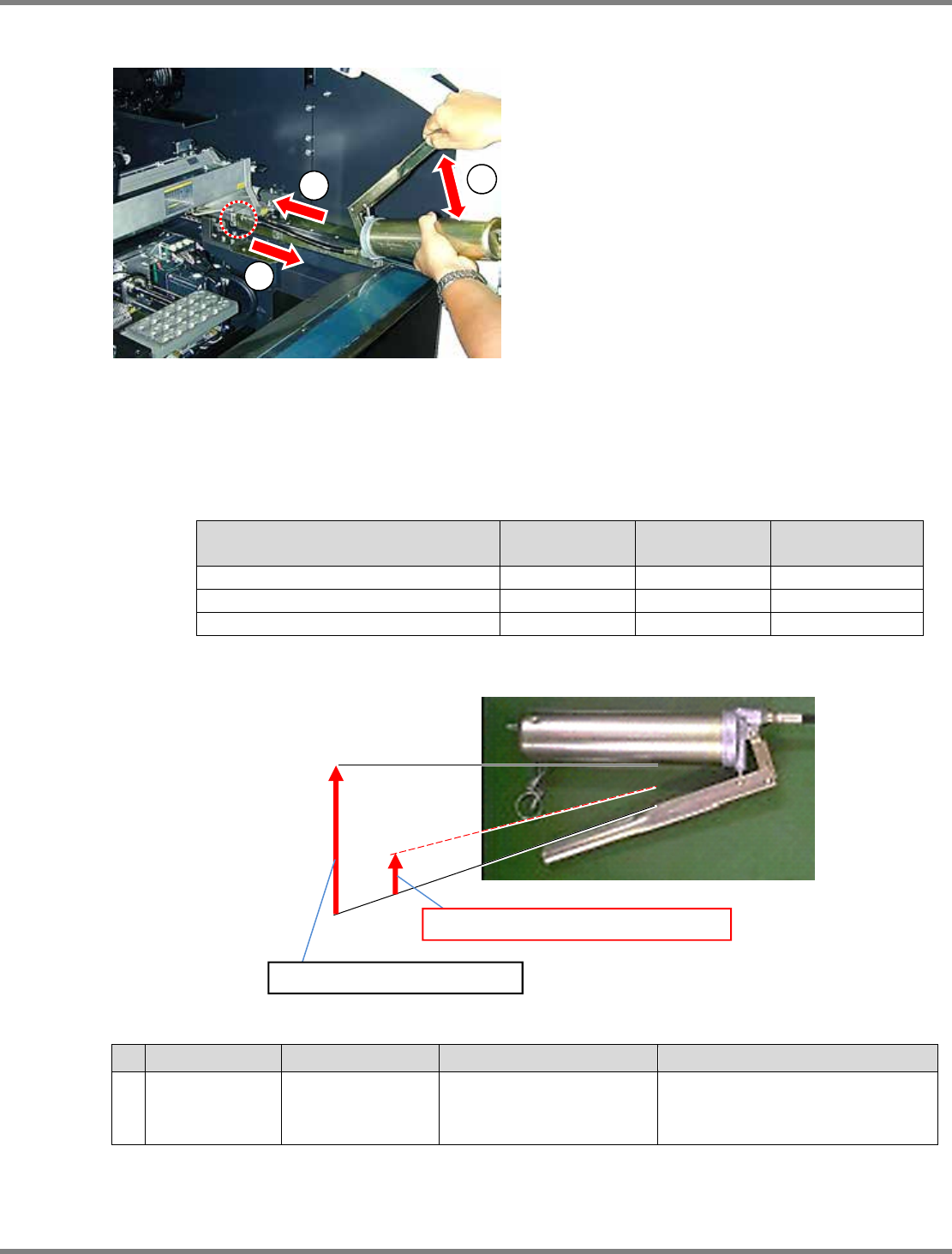

润滑脂枪的使用方法
1
将喷嘴尖端压到润滑脂注入口。
2
上下压动手柄若干次。
操作手柄时必须完全拉到全开或全闭之位置。
否则，无法吸收润滑脂筒内的润滑脂。
3
将喷嘴从润滑脂注入口卸下。
润滑脂溢出时，一定要用棉纱布等擦试干净。
图片显示的是润滑脂枪的使用方法。
图片与
IFMU
不同。
润滑脂注入口对每一处注油位置的标准注油量
此表格的数值使用
KH-35 manufactured by Yamada Corporation
时的数值。
部位
润滑脂供给量
(cm
3
)
手柄操作次数
(
次
)
润滑脂供给之处
(
处
)
X
轴滚珠丝杠
(
框架右侧
)
0.9 1 1
X
轴线性导轨
(
框架右侧
)
约
0.25 x 2
1 / 4 x 2 2
X
轴线性导轨
(
框架左侧
)
约
0.25 x 2
1 / 4 x 2 2
关于泵送次数
(
照片是润滑油枪全开时的情形
)
使用润滑脂一览
No.
润滑脂种类
指定润滑脂名称
生产商
主要注油位置
1
润滑脂
LCG100
松下智能生产科技株式会社
X
轴滚珠丝杠
X
轴线性轴承
高度检查部线性轴承
1
2
3
手柄操作次数 1/4 次: 泵送 1 次的量的 1/4
手柄操作次数 1次: 泵送一次的量
