IFMU 操作手册 6.5 定期检查 560 小时 (1 个月 ) EJW8AC-MB-06O-05 Page 6-19 6.5.4 X 轴滚珠丝杠 / X 轴线性导轨的注油 使用的工具 润滑油枪、软布 1 将主电源 OFF 后，拔下电源电缆。 请抬起防脱开的夹具后，拔下电源电 缆。 2 打开安全盖。 3 将供料器检查部向左端移动。 请握住供料器检查部的手柄，手动移 动。 ■ 安全盖打开时的照片 手柄 安全盖 前 侧 后 侧
IFMU
操作手册
6.5
定期检查
560
小时
(1
个月
)
Page 6-18 EJW8AC-MB-06O-05
6.5.3
气弹簧的检查
如果安全盖有不能上升或者下降的情况时，请更换气弹簧。
如果气弹簧的杆附近有漏油或积油，请尽快更换。
关于气弹簧的拆卸和废弃，请委托专业的公司。
( “安全注意事项 气弹簧的废弃”)
1
打开安全盖。
2
对气弹簧进行检查。
请确认安全盖会自然上升。
(
降下
50
～
100 mm
后放手。
)
请确认气弹簧的杆附近应没有漏油或积油。
3
关闭安全盖。
安全盖
降下 50～100 mm
后放手。
气弹簧
(左右各 1 根)
安全盖
IFMU
操作手册
6.5
定期检查
560
小时
(1
个月
)
EJW8AC-MB-06O-05 Page 6-19
6.5.4 X
轴滚珠丝杠
/ X
轴线性导轨的注油
使用的工具 润滑油枪、软布

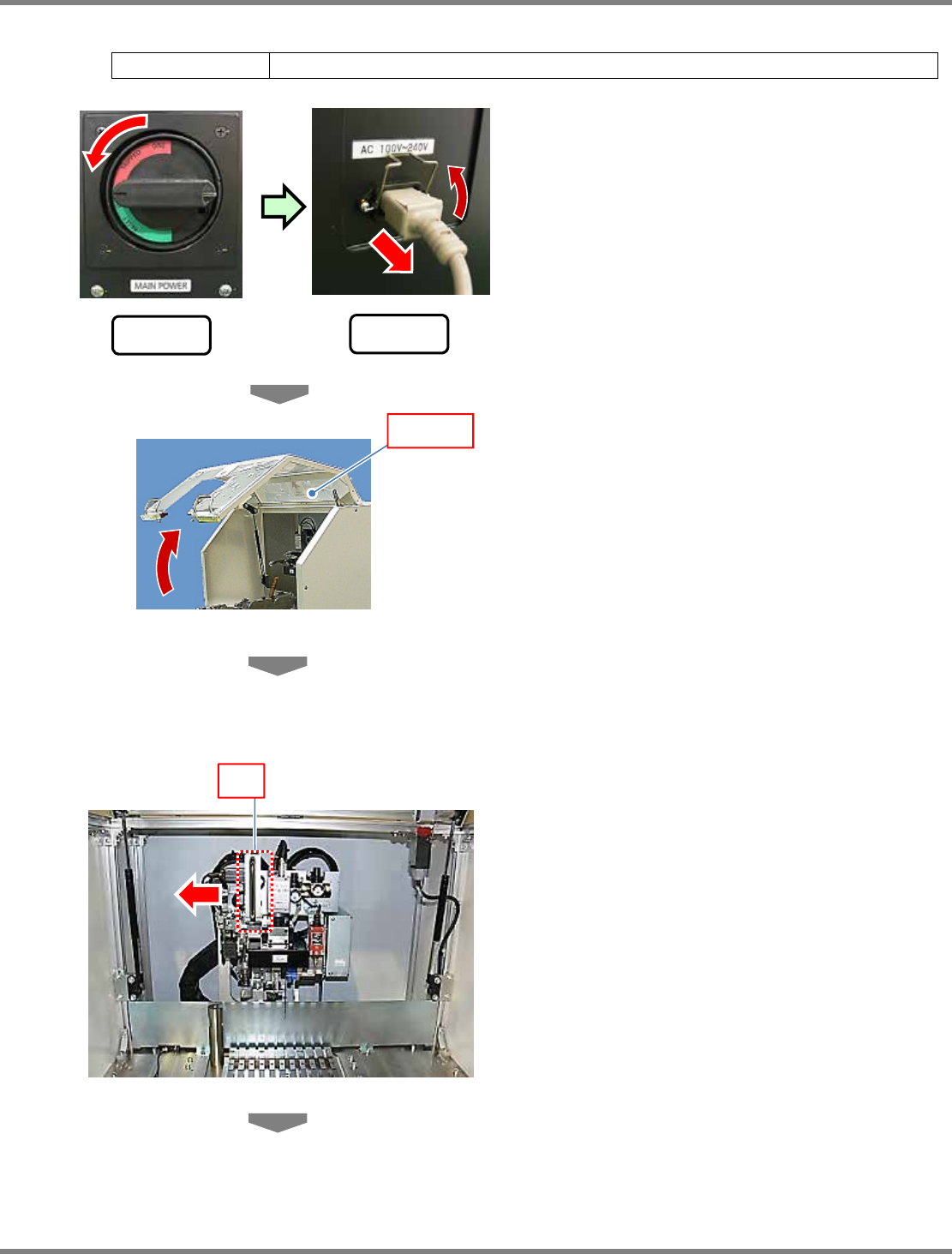

1
将主电源
OFF
后，拔下电源电缆。
请抬起防脱开的夹具后，拔下电源电缆。
2
打开安全盖。
3
将供料器检查部向左端移动。
请握住供料器检查部的手柄，手动移动。
■ 安全盖打开时的照片
手柄
安全盖
前 侧
后 侧
