IFMU 操作手册 7.6 负荷配置图 Page 7-16 EJW8AC-MB-07O-06 7.6.2 负荷清单 1. 电机清单 单元名 No. 名称 配置位置 备注 主体部 M01 X 轴电机 前面 2. 电磁阀清单 单元名 No. 名称 配置位置 备注 供料器检查部 R1100 转矩检查单元下降 前面 R1101 制动器检查单元下降 前面 R1103 高度传感器前进 前面 3. 传感器清单 单元名 No. 名称 配置位置 备注 主…
IFMU
操作手册
7.6
负荷配置图
EJW8AC-MB-07O-06 Page 7-15

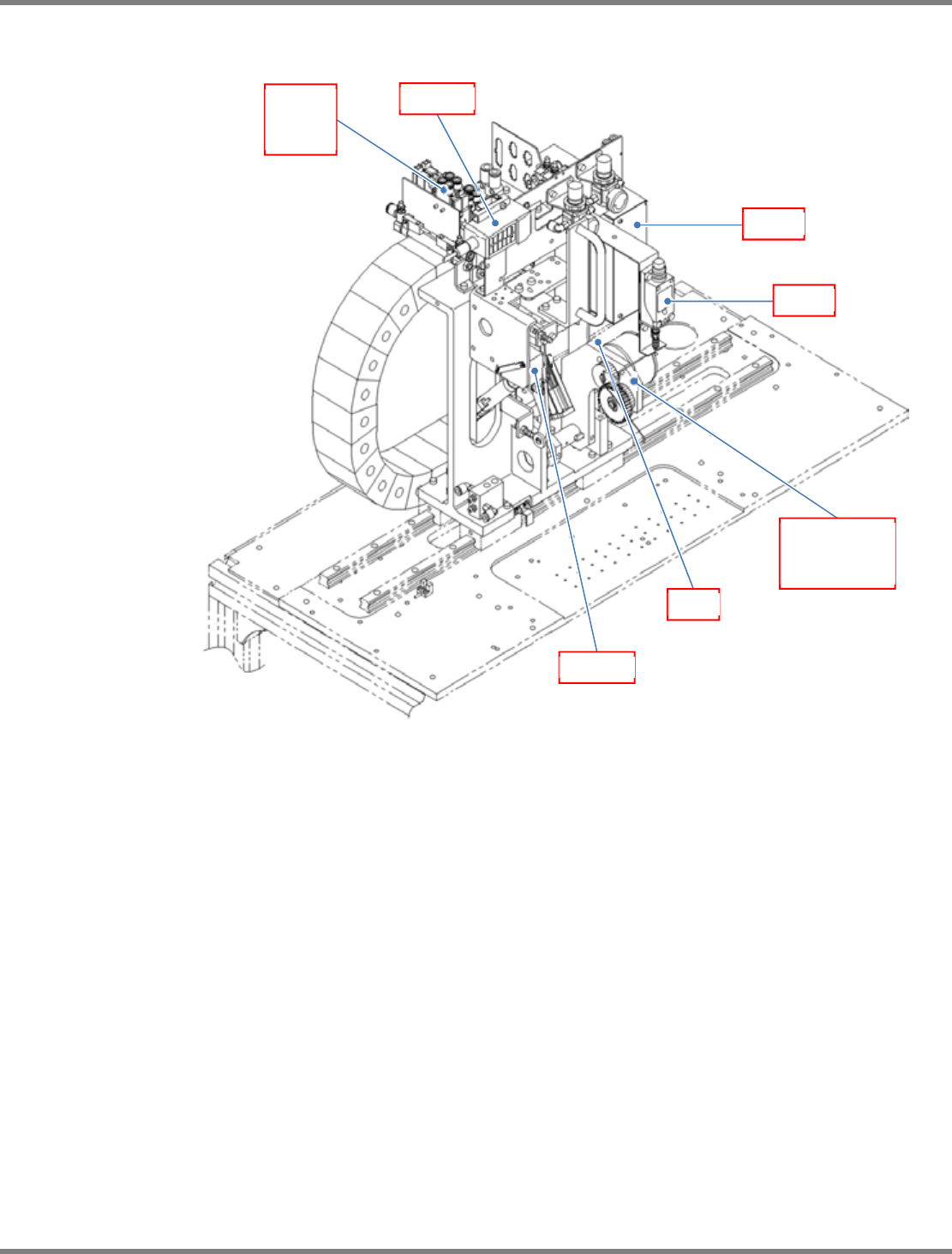

供料器检查部
R1100
R1101
R1103
B008
B000 , B001
B002 , B003
B006 , B007
B1G0T
E01
B1G00
K103
IFMU
操作手册
7.6
负荷配置图
Page 7-16 EJW8AC-MB-07O-06
7.6.2
负荷清单
1.
电机清单
单元名
No.
名称
配置位置
备注
主体部
M01
X
轴电机
前面
2.
电磁阀清单
单元名
No.
名称
配置位置
备注
供料器检查部
R1100
转矩检查单元下降
前面
R1101
制动器检查单元下降
前面
R1103
高度传感器前进
前面
3.
传感器清单
单元名
No.
名称
配置位置
备注
主体部
B01
原点传感器
前面
供料器检查部
B000
转矩检查上限传感器
前面
B001
转矩检查下限传感器
前面
B002
制动器单元上限传感器
前面
B003
制动器单元下限传感器
前面
B006
高度传感器前进传感器
前面
B007
高度传感器后退传感器
前面
B008
接触传感器
前面
B1G0T
高度传感器
(
头
)
前面
B1G00
高度传感器
(
放大器
)
前面
4.
开关清单
单元名
No.
名称
配置位置
备注
盖的部分
S03
安全盖开关
前面
5.
其他清单
单元名
No.
名称
配置位置
备注
主体部
K102
供料器台车基板
前面
供料器检查部
K103
LED
控制基板
前面
E01
LED
灯
前面
