IFMU
操作手册
1.1
设备概要
EJW8AC-MB-01O-07 Page 1-3

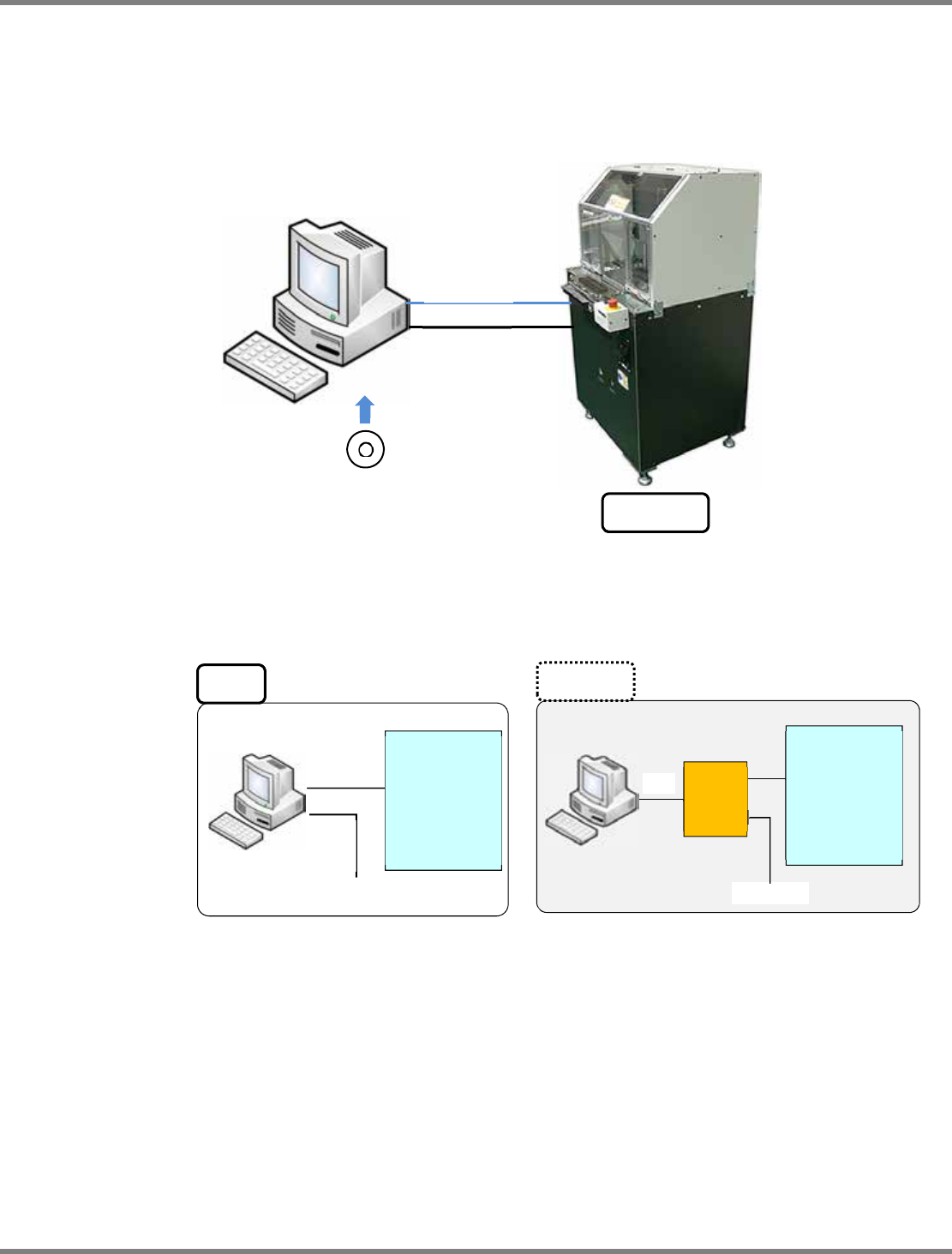

■ 系统的构成
供料器维护单元不能以单体的形式动作，需要另行配备
PC
。
请在
PC
上安装附属的供料器维护软件。能将检查结果保存在
PC
上。
连接到主干
LAN (
包含
PanaCIM)
时的注意事项
连接时请准备有
2
个以上
LAN
端口的
PC
。
供料器维护单元所使用的
LAN
端口是专用端口，不可用
HUB
等的分支线来连接到主干
LAN
。
请根据
PC
的构成分别采取如下所示的连接方法。
1)
LAN
端口
× 2
的
PC
时
:
LAN
端口
1 → IFMU
、
LAN
端口
2 →
主干
LAN (PanaCIM)
2)
LAN
端口
× 1
的
PC +
增设端口
× 1
时
:
LAN
端口
→ IFMU
、增设端口
→
主干
LAN (PanaCIM)
网卡、
USB
以太网转换电缆
如需采用上述以外的构成时，请咨询敝公司。
PC
LAN
RS232C
供料器维护单元
供料器维护软件
前 侧
主干 LAN
LAN 2
LAN 1
LAN
主干 LAN
能使用
不能使用
HUB
供料器维护单元
供料器维护单元
IFMU
操作手册
1.2
规格
Page 1-4 EJW8AC-MB-01O-07
1.2
规格
1.2.1
基本规格
项目
规格
控制方式
专用控制器
电源
单相
AC100 V
～
AC240 V
频率
50 / 60 Hz
额定容量
80 VA
主体尺寸
L 769 X W 720 X H 1 407 mm
重量
155 k
g
(
没有配置供料器，没有选购件
)
对象供料器
8 mm
双式编带供料器
12 mm, 16 mm
共用编带供料器
24 mm, 32 mm
共用编带供料器
44 mm, 56 mm
共用编带供料器
72 mm
编带供料器
8 mm, 4 mm
薄型单供料器
1
8 mm
薄型单自动加载供料器
1
供料器搭载个数
最大
10
个
(
根据编带供料器的种类，其最大值如下
)
8 mm
双式编带供料器
:
10
个
12mm, 16 mm
共用编带供料器
:
10
个
24 mm, 32 mm
共用编带供料器
:
5
个
44 mm, 56 mm
共用编带供料器
:
3
个
72 mm
共用编带供料器
:
2
个
8 mm, 4 mm
薄型单供料器
:
8/16
个
2
8 mm
薄型单自动加载供料器
:
8/16
个
2
供料器搭载条件
可混合搭载对象范围内的供料器
供料器检查时间
60 s
以下
使用环境条件
温度
:
10
～
35
C
湿度
:
25
～
75 %RH (
但不能结露
)
运输及容纳条件
温度
:
-20
～
60
C
湿度
:
75 %RH
以下
(
但不能结露
)
1
一定需要薄型单供料器用附件
(
选购件
)
。
2
根据配置的薄型单供料器用附件
(
选购件
)
的数量而发生变化。
详细内容，请参照
“1.2.2

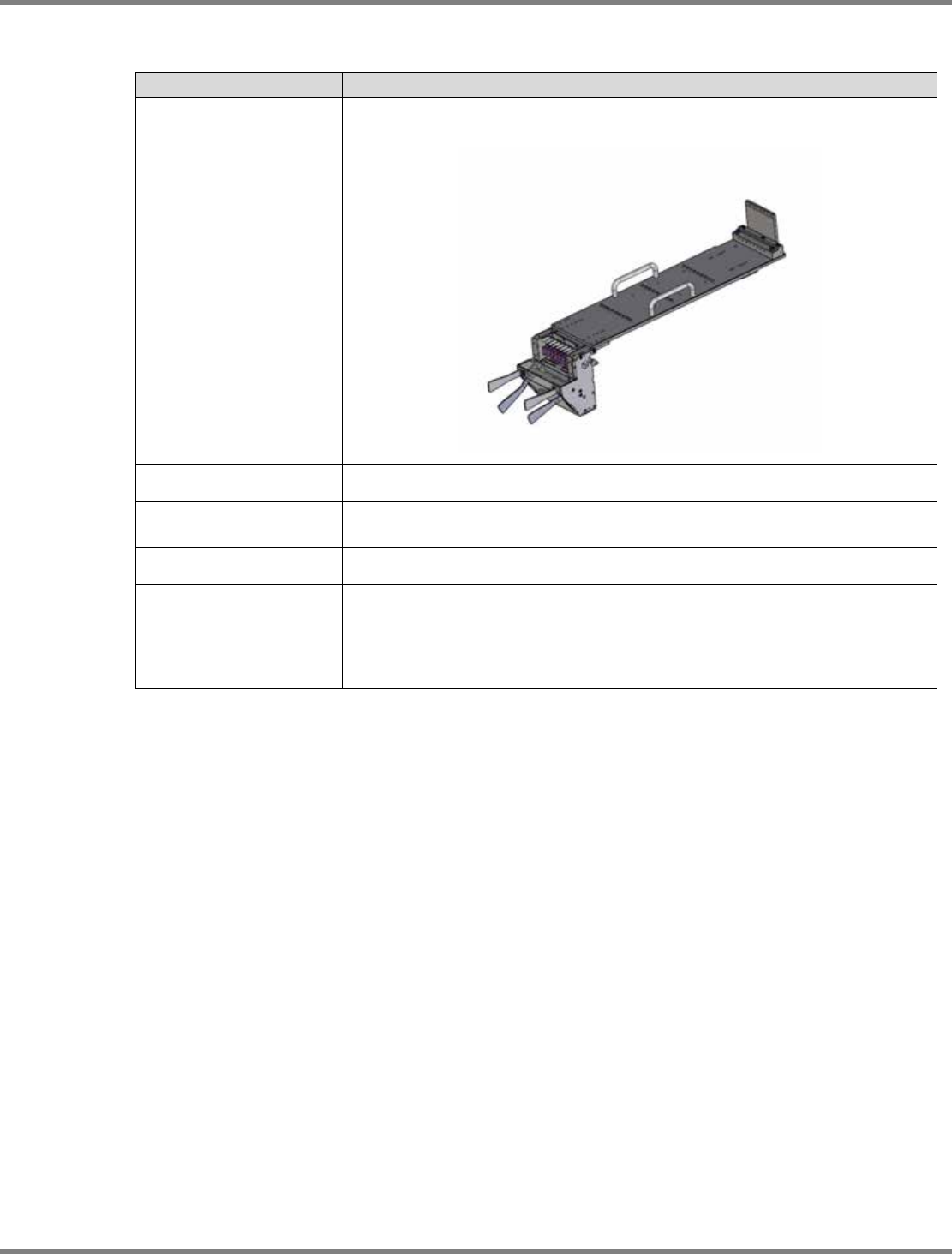

薄型单供料器用附件
(
选购件
)”
。
在本设备中记载的校准操作需要主治具。
详细内容，请参照
“6.10
使用的治具
”
。
IFMU
操作手册
1.2
规格
EJW8AC-MB-01O-07 Page 1-5
1.2.2
薄型单供料器用附件
(
选购件
)
项目
规格
型号
MTKU001712AA
外观
重量
6 k
g
占有插槽
5
个插槽
同时可最多配置
2
个，配置位置只有插槽
1 ~ 5
或插槽
6 ~ 10
这两处。
供料器搭载个数
最多
8
个
供料器搭载条件
可混合搭载对象范围内的供料器
供料器检查时间
8 mm
薄型单供料器
: 60 s
以下
4 mm
薄型单供料器
: 90 s
以下
8 mm
薄型单自动加载供料器
: 60 s
以下
在之后的正文中，对
4 mm
薄型单供料器、
8 mm
薄型单供料器、
8 mm
薄型单自动加载供料器
总体进行说明时，总称记载为
“
薄型单供料器
”
。
薄型单供料器用附件的校准操作，需要使用薄型单供料器用主治具。详细内容，请参照
“6.10
使用
的治具
”
。
薄型单供料器用附件没有保管用的专用盒。在无需使用的时候，请放在供料器保管台架等上保管。
