IFMU 操作手册 1.3 构成 EJW8AC-MB-01O-07 Page 1-9 1.3.2 各部分的名称和功能 ( 内部 ) No. 名称 功能 1 基准柱 是 X 座标系的基准。 2 转矩发生器 用于检查供料器电机的转矩。 3 制动单元 用于防止链轮齿轮的齿隙。 4 照相机 是用于图像处理的照相机。 5 LED 照明 是用于图像处理的 LED 照明。 6 编带压盖的关闭单元 是关闭编带压盖的单元。 7 激光变位传感器 计…
IFMU
操作手册
1.3
构成
Page 1-8 EJW8AC-MB-01O-07
1.3
构成
1.3.1

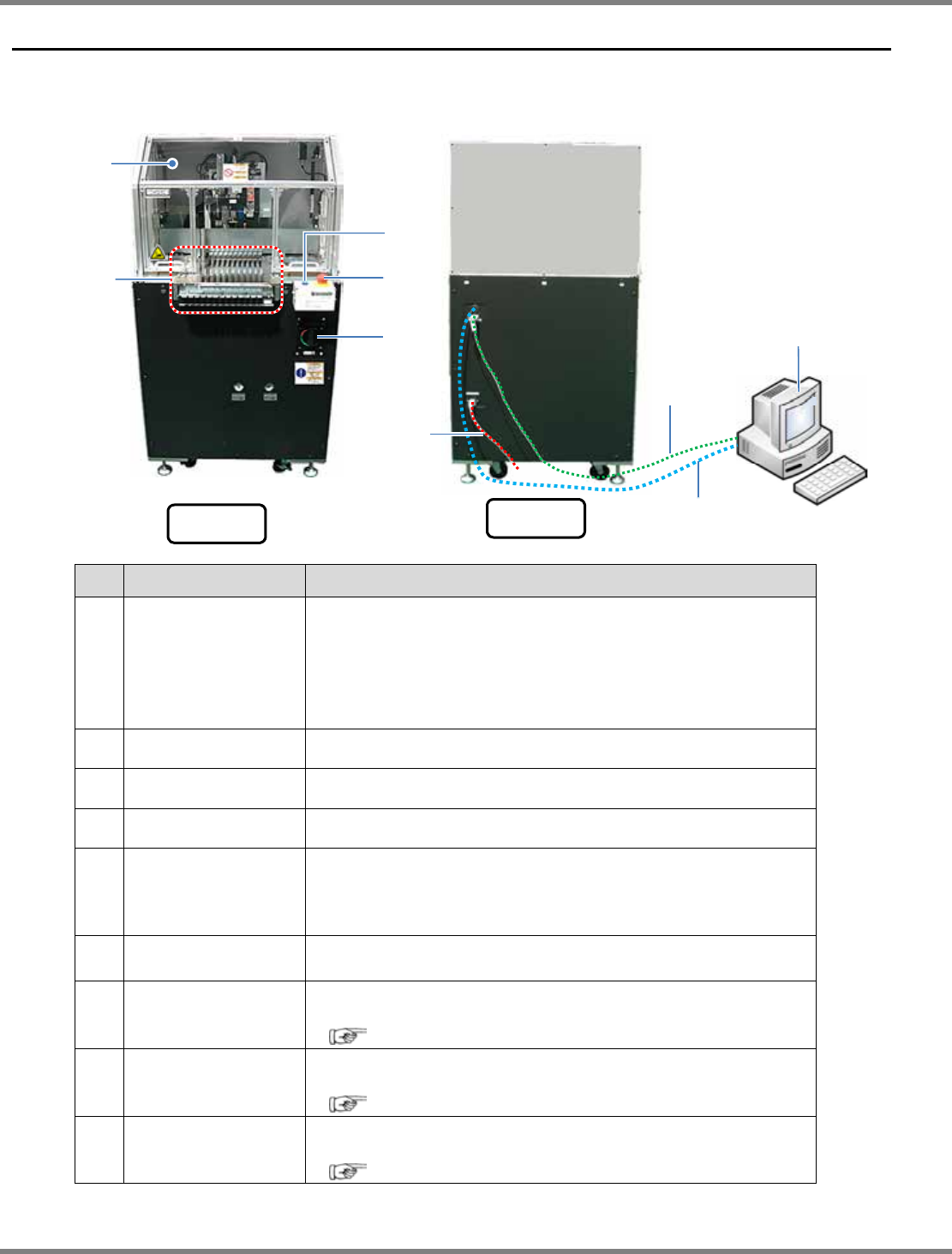

各部分的名称和功能
(
外部
)
No.
名称 功能
1
安全盖
盖被打开时切断驱动电源。
＜被切断电源的单元＞
・
激光变位传感器
・
电机
・
用于汽缸的电磁阀
2
供料器搭载部
搭载编带供料器。
3
主电源开关
对电源实施
ON / OFF
。
4
紧急停止开关
紧急停止运转。
5
复位开关
向电机供给电源。
主电源开关
ON
时亮灯。亮灯并不是要求按下复位开关、也不是状
态的显示。
6
LAN
电缆
与照相机进行通信。
LAN
电缆是连接到设备的。
7
RS232C
电缆
与控制器进行通信。
RS232C
电缆
(
交叉线
)
请由客户准备。
( 2.3.2 RS232C
电缆的连接
)
8 PC
控制该设备。
PC
请由客户准备。
( 1.4
操作
PC
的规格
)
9
电源电缆
向设备供给电源。
电源电缆请由客户准备。
( 2.2.5
电源的连接
)
前 侧
①
③
②
⑤
⑧
后
侧
⑥
⑦
④
⑨
IFMU
操作手册
1.3
构成
EJW8AC-MB-01O-07 Page 1-9
1.3.2
各部分的名称和功能
(

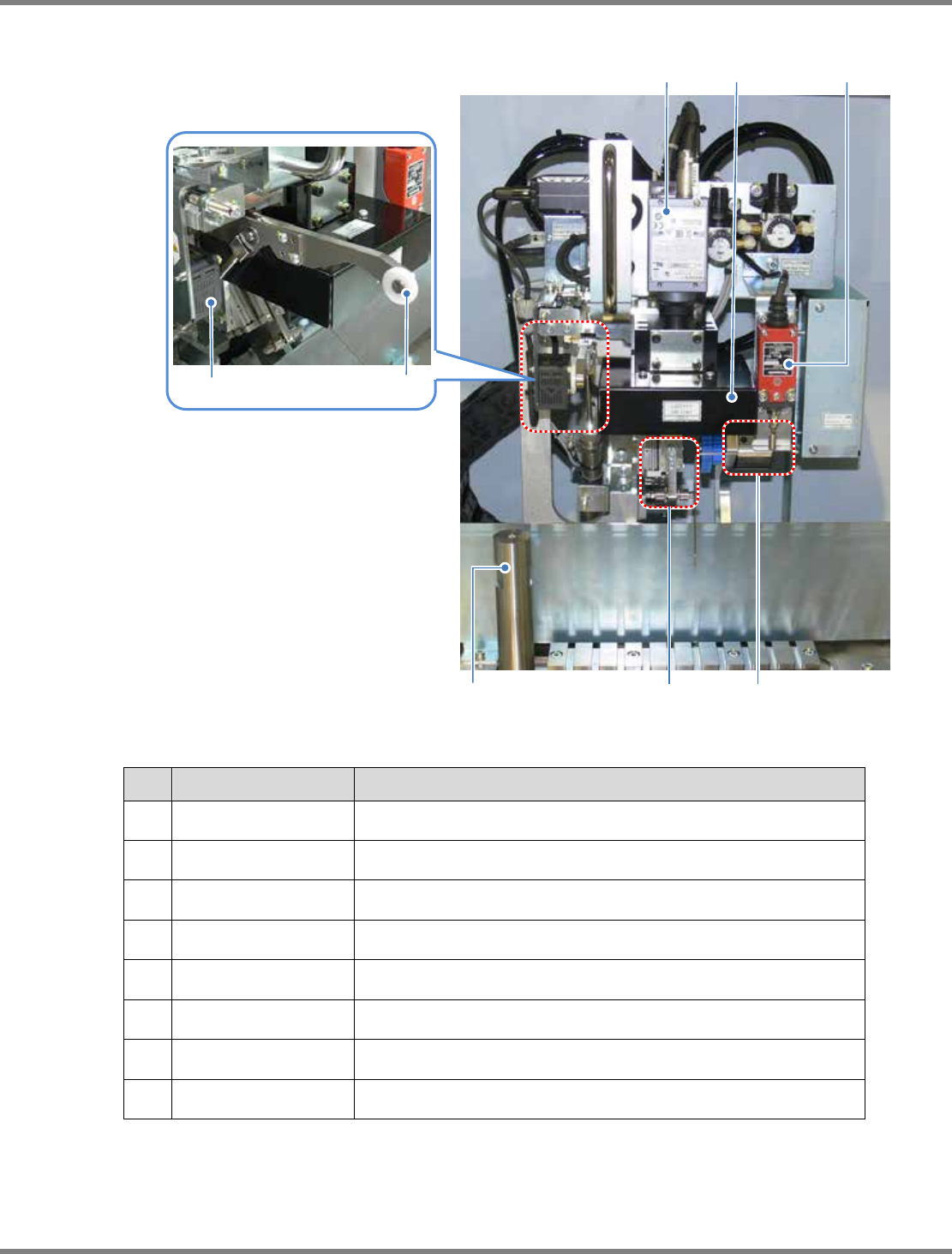

内部
)
No.
名称 功能
1
基准柱
是
X
座标系的基准。
2
转矩发生器
用于检查供料器电机的转矩。
3
制动单元
用于防止链轮齿轮的齿隙。
4
照相机
是用于图像处理的照相机。
5
LED
照明
是用于图像处理的
LED
照明。
6
编带压盖的关闭单元
是关闭编带压盖的单元。
7
激光变位传感器
计测编带压盖的高度。
8
感触传感器
检测编带压盖的打开状态。
在薄型单供料器的检查下无法使用。
①
③
④
⑧
⑤
②
⑥
⑦
IFMU
操作手册
1.4
操作
PC
的规格
Page 1-10 EJW8AC-MB-01O-07
1.4
操作
PC
的规格
1.4.1
硬件的规格
项目 内容
类别
主体
IBM PC/AT
兼容机
(
强烈推荐使用台式电脑。
)
必须
CPU
Intel® Core2 2.4 GHz
以上
主板
IBM
互換
显卡
SXGA
以上
1,280
×
1,024
以上
内存
2 GB
以上
HDD
80 GB
以上
光学驱动器
DVD-ROM
键盘
日语版
：
106
日语键盘
英语版
：
101
英语键盘
鼠标
OS
标准支持鼠标
监视器 适用
SXGA
的
网卡
1000BASE-T x 1
个以上
(
推荐
PCI Express
网卡
)
1
、支持巨型
包
(
巨型帧
)
与
PanaCIM
连接时，需要
1000BASE-T
×
2
个以上
RS232C
端口
1
个以上
推荐使用
PC
主体的
RS232C
端口。不存在这个端口时，请准
备市面出售的
USB-232C
转换电缆。
2
1
根据
PC
和网卡的组合方式，有时不会动作。
2
根据
PC
和
USB-232C
转换电缆的组合方式，有时不会动作。
1.4.2
软件的规格
项目 内容 类别
操作系统
Microsoft® Windows® 7 Professional
Microsoft® Windows® 10 Pro (64 bit)
必须
病毒检查
Virus Buster™
程序版本
7.0
以上
推荐
