IFMU 操作手册 2.2 设置 Page 2-4 EJW8AC-MB-02O-05 2.2.3 搬送 搬送时，请注意对设备的处理。 从卡车上卸下时 请使用叉车。 1 转动调整螺栓， 使设备的下平面高于叉 杆。 请先将锁紧螺母松开后再转动调整螺 栓。 2 使叉杆插入设备下面时， 要使对角位置 上的 2 根调整螺栓位于 2 根叉杆之间。 3 使叉杆上升，抬起设备。 4 移动到合适的场所后放下。 锁紧螺母 调整螺母 叉车 叉杆 调整…
IFMU
操作手册
2.2
设置
EJW8AC-MB-02O-05 Page 2-3
2.2
设置

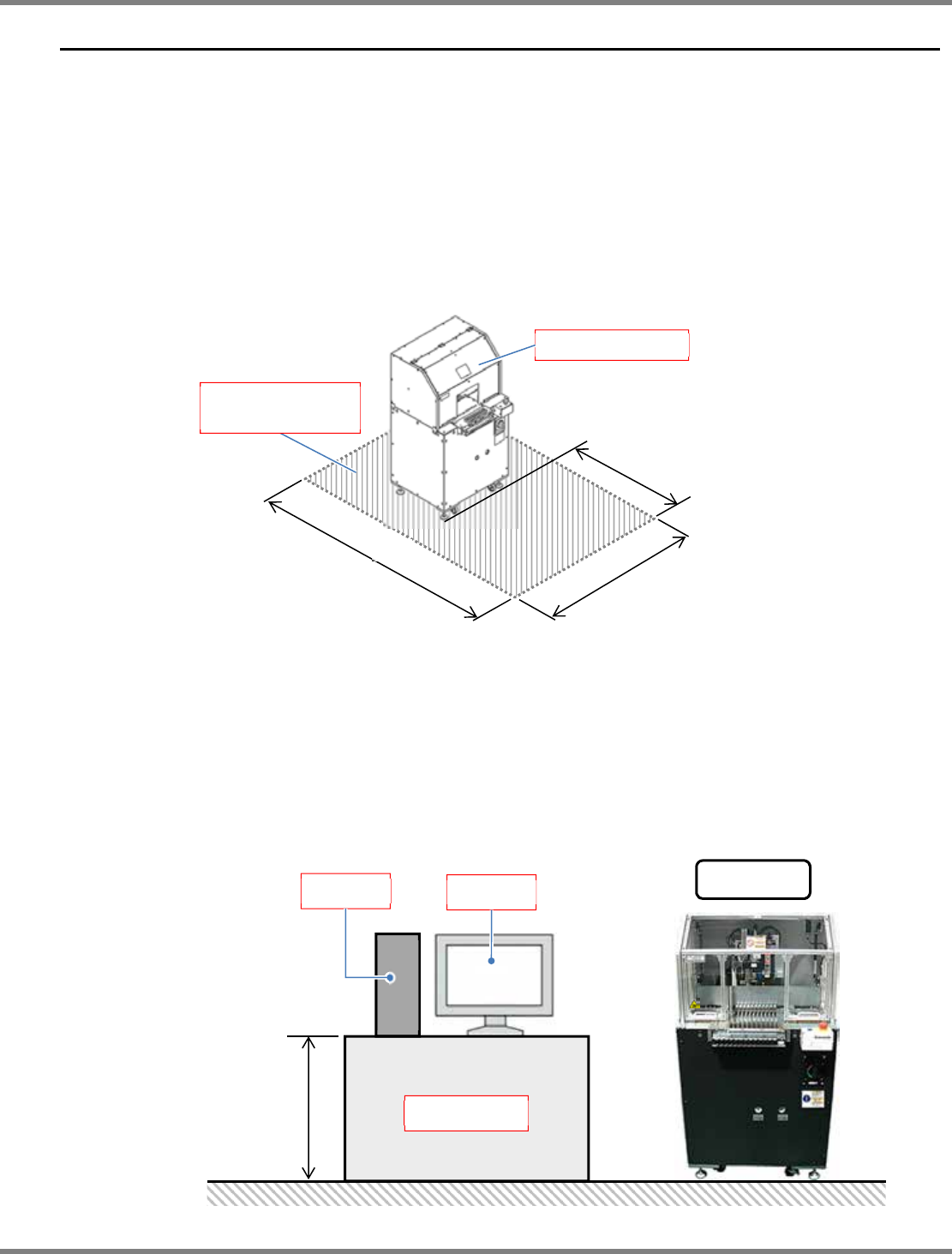

2.2.1
供料器维护单元的设置场所
1.
请设置在平坦的水泥地板上。
2.
请设置在不结露的环境中。
温度 ：
10
～
35
C
湿度 ：
25
～
75 %RH
3.
请充分确保能实施维护和作业的空间。
2.2.2 PC
的设置场所
1.
为了确保作业效率，请设置在供料器维护单元的附近。
2.
因为需要一边观察画面一边进行作业，所以请将显示器设置在作业台
(PC
桌上等
)
。
(
建议的高度
: 600 mm ~ 900 mm)
1000
1200
2000
供料器维护单元
工作区域
(1200 x 2000 [mm])
前
侧
建议的高度：
600 mm ～900 mm
显示器
PC
作业台
IFMU
操作手册
2.2
设置
Page 2-4 EJW8AC-MB-02O-05

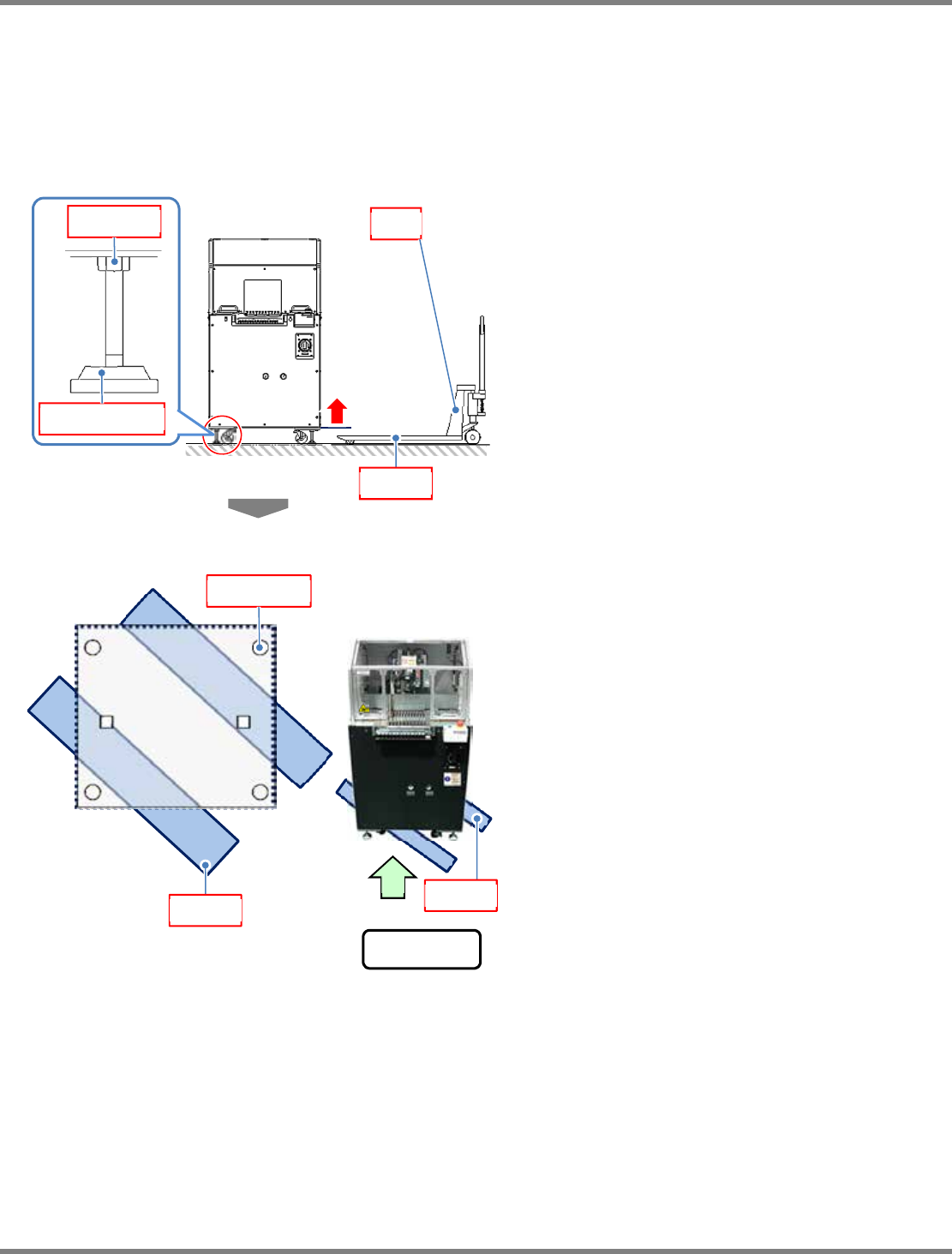

2.2.3
搬送
搬送时，请注意对设备的处理。
从卡车上卸下时
请使用叉车。
1
转动调整螺栓，使设备的下平面高于叉
杆。
请先将锁紧螺母松开后再转动调整螺栓。
2
使叉杆插入设备下面时，要使对角位置
上的
2
根调整螺栓位于
2
根叉杆之间。
3
使叉杆上升，抬起设备。
4
移动到合适的场所后放下。
锁紧螺母
调整螺母
叉车
叉杆
调整螺母
前
侧
A
■
从
A
箭头看到的底面
叉杆
叉杆
IFMU
操作手册
2.2
设置
EJW8AC-MB-02O-05 Page 2-5

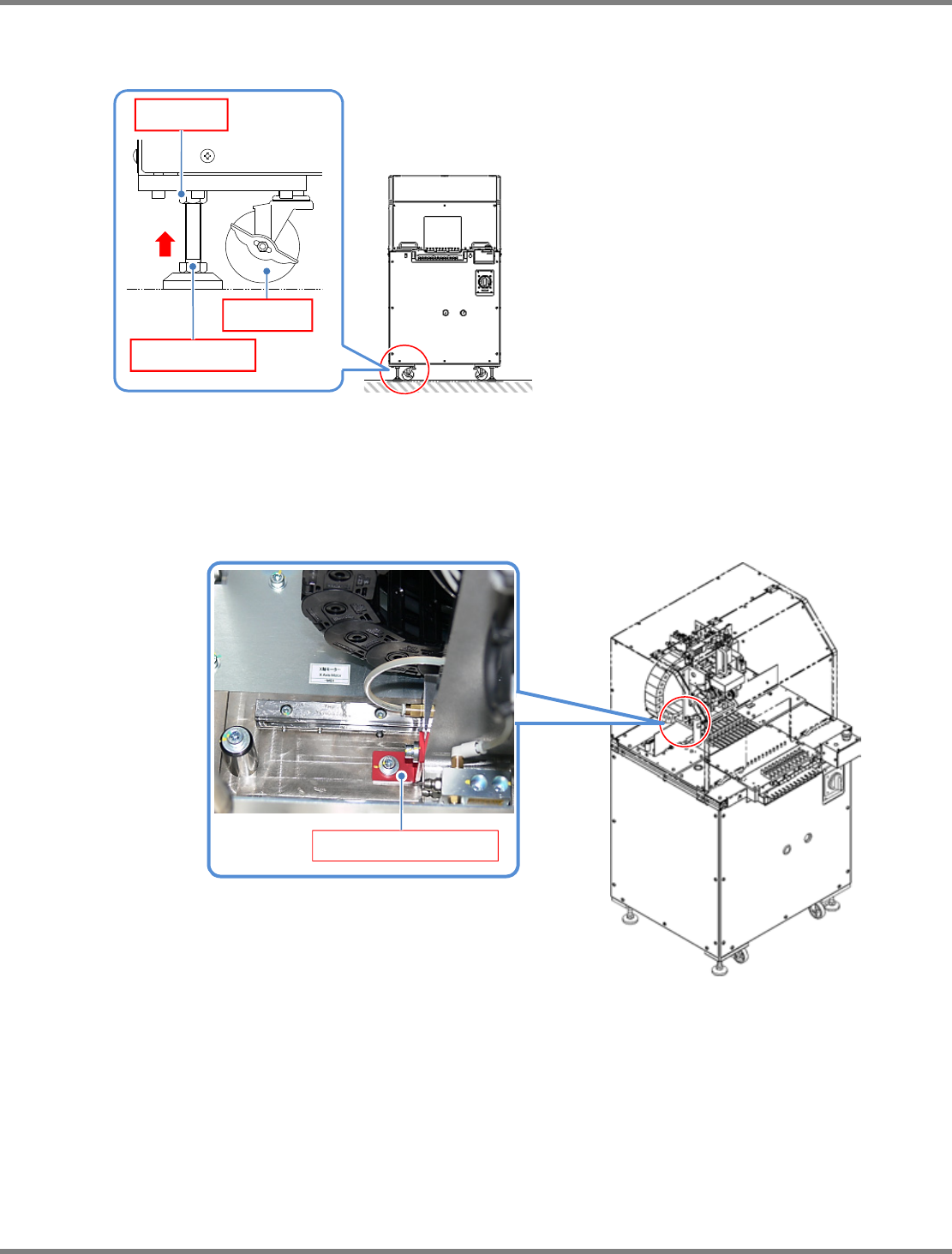

在工厂内移动时
请使用设备的脚轮。
1
松开锁紧螺母，使调整螺栓的位置上
升，使脚轮接触到地面。
2
移动到目的地后放下。
固定托架
(
红色
)
的拆卸
为了使本设备在搬送过程中
X
轴不会走动，是用固定托架
(
红色
)
进行固定的。
请在搬送完成后，拆下固定的托架。拆下的固定托架在以后搬送时需要使用，所以请妥善保管。
固定的托架(1 个)
锁紧螺母
脚轮
调整螺母
