IFMU 操作手册 4.4 操作画面的基本构成 Page 4-18 EJW8AC-MB-04O-07 4.4.2 判定结果画面的说明 A) 判定结果画面 对判定结果画面 (4.4.1 的 No. 3) 进行说明。 薄型单供料器时 No. 意义 说明 1 插槽编号 所显示的插槽编号 : 不能配置供料器的插槽。 2 检查项目 供料器检查项目 3 判定结果 计测后的检查判定结果。 显示 说明 色 样例 蓝 判定结果 : OK 黄 判定结果…
IFMU
操作手册
4.4
操作画面的基本构成
EJW8AC-MB-04O-07 Page 4-17
B)
画面说明
简易显示
详细显示
No.
名称
参考处
1
菜单栏
‐
2
执行按钮
4.6.1
3
判定结果
4.4.2
4
信息窗
‐
5
检查模式选择
4.2
6
显示的切换按钮
4.4.1
7
详细结果
4.4.3
8
显示前次的结果
4.4.3
画面在设计时是以
SXGA
的显示器的最大显示为前提来设计的。
1
2
3
4
6
5
1
2
4
6
5
7
3
8
IFMU
操作手册
4.4
操作画面的基本构成
Page 4-18 EJW8AC-MB-04O-07
4.4.2
判定结果画面的说明
A)
判定结果画面
对判定结果画面
(4.4.1
的
No. 3)
进行说明。
薄型单供料器时
No.
意义
说明
1
插槽编号
所显示的插槽编号
:
不能配置供料器的插槽。
2
检查项目
供料器检查项目
3
判定结果
计测后的检查判定结果。
显示
说明
色
样例
蓝
判定结果
: OK
黄
判定结果
: NG
请调整
X
位置
( 4.7 X
位置调整的操作说明
)
。
红
判定结果
: NG
需要修理。请返还给本公司客户服务部门进行修
理。
白
没有实施检查。
2
1
3
1
3
IFMU
操作手册
4.4
操作画面的基本构成
EJW8AC-MB-04O-07 Page 4-19
B)

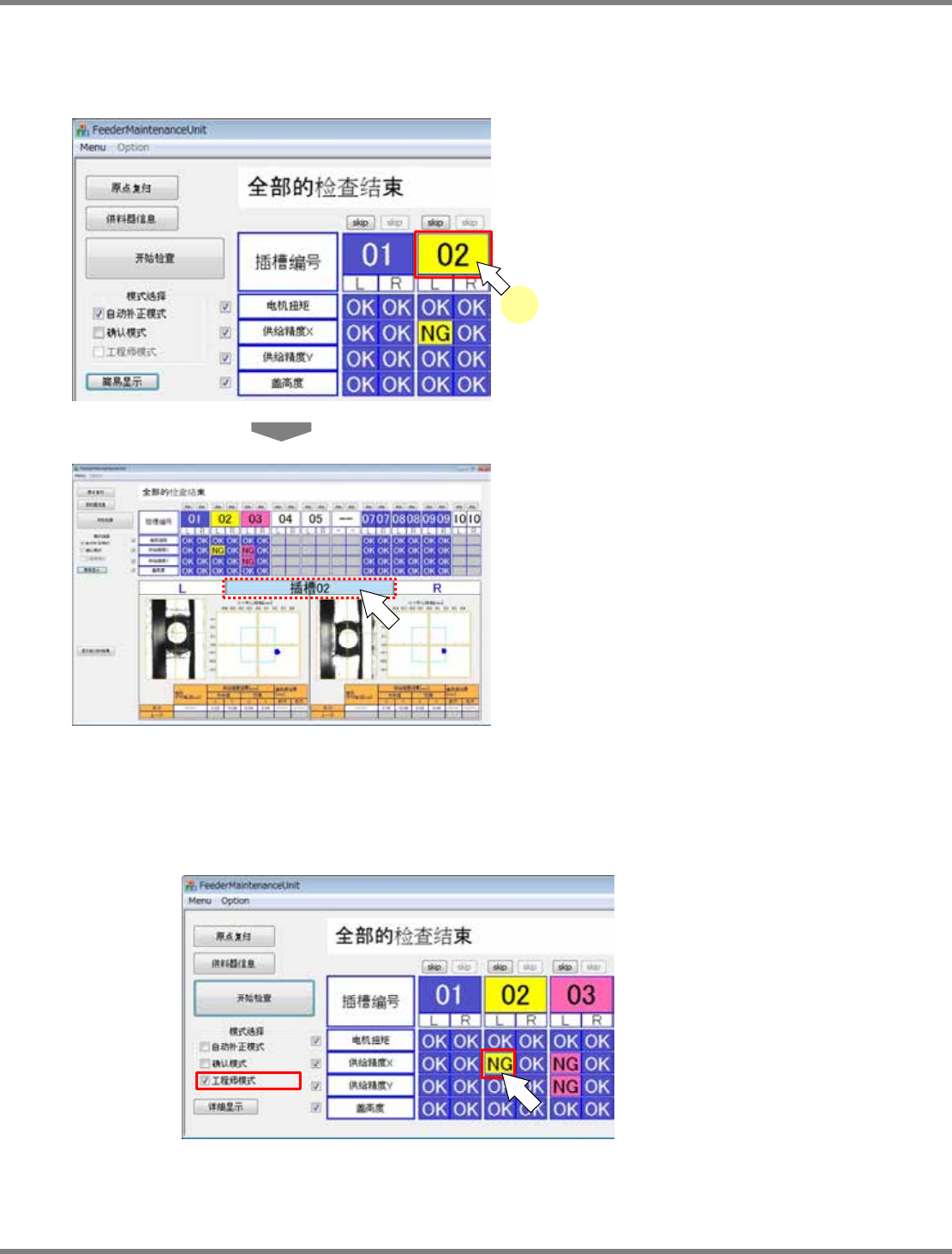

对其他供料器信息的确认方法
全部计测完成时，是显示最后检查的插槽的供料器信息。
要观察其他供料器的检查信息时，请执行以下操作。
1
在计测完成后的判定结果画面
(4.4.1
的
No. 3)
中单击
“
插槽编号
”
栏的显
示编带供料器编号的区域。
C) NG
判定详细内容的确认方法
将操作级别设定为工程师后，就能确认
NG
判定的详细内容。
将模式选择为工程师模式，全部的计测完成后，单击判定结果的
[NG]
部分，就会在详细画面
(
后
页
)
上显示判定内容。
1
