IFMU 操作手册 4.6 自动计测的操作说明 EJW8AC-MB-04O-07 Page 4-31 4 设置编带供料器。 请确实插到底。 个数、插槽位置是任意的。 5 按动复位开关。 安全就被解除，电机就能动作了。 要连续计测时， 请不要按动复位开关连续实施。 6 选择检查模式。 “ 工程师模式 ” 只有在操作等级为 “ 工程师 ” 时 才能选择。 编带供料器 复位开关 6
IFMU
操作手册
4.6
自动计测的操作说明
Page 4-30 EJW8AC-MB-04O-07
薄型供料器时
2
为薄型供料器时，关闭编带压盖。
3
设置薄型单供料器用附件。
只限薄型单供料器时。
按照粘贴在本体上的下述标签上的指示设置。
如果设置位置发生了错误，那么有可能无法正
确测量。
薄型单供料器用附件
标签
IFMU
操作手册
4.6
自动计测的操作说明
EJW8AC-MB-04O-07 Page 4-31
4
设置编带供料器。
请确实插到底。
个数、插槽位置是任意的。
5
按动复位开关。
安全就被解除，电机就能动作了。
要连续计测时，请不要按动复位开关连续实施。
6
选择检查模式。
“
工程师模式
”
只有在操作等级为
“
工程师
”
时
才能选择。
编带供料器
复位开关
6
IFMU
操作手册
4.6
自动计测的操作说明
Page 4-32 EJW8AC-MB-04O-07

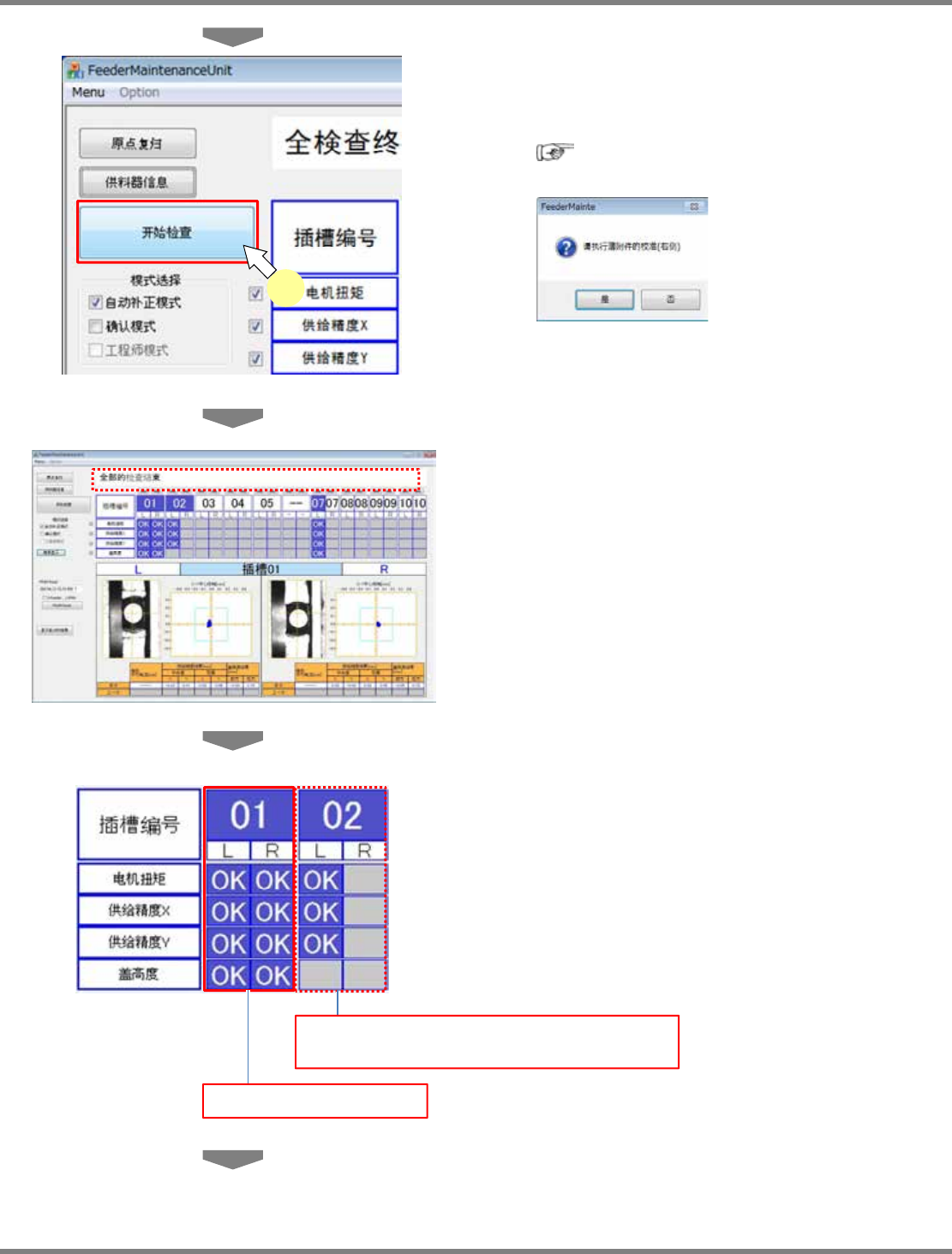

7
单击
[
开始检查
]
。
使用了薄型供料器时，有时会显示下述的警告。
这时，请实施薄型单供料器用附件插槽的校准。
( “6.11.2
插槽校准的警告显示
(
薄型单供
料器用附件
)”)
实施了插槽校准后，请从步骤
4
重新开始操作。
8
计测完成。
会显示
“
全部检查完成
”
。
计测时间
(
目标值
):
编带供料器设置个数
X 1
分钟
9
在画面上对计测结果进行确认。
8 mm
编带供料器以及薄型单供料器，只有在四
个计测结果全部都为
OK
时判定为
“
良品
”
。
12mm/16mm/24mm/32mm/44mm/56mm/
72mm
的编带供料器，在除去编带按压盖计测
(“
盖高度
”)
以外的三个计测全部都为
OK
时判定
为
“
良品
”
。
7
8 mm 编带供料器时为“良品”
12mm/16mm/24mm/32mm/44mm/56mm/72mm
编带供料器时为“良品”
