사용자 매뉴얼 SIPLACE HS-60 6 컴포넌트 취급 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 6.5 폐 테이프 절단기 149 기(그 림 6.5 - 3 의 항목 3 참조 ) 바로 위에 있 습니다 . 테이프는 사용된 테이프 가이드 채 널을 통해 자동으로 아 래쪽 의 폐 테이프 절단기로 인 도됩니다 . 그 곳 에서 테이프는 공압 작동 식 절단 날 에 의해 분 쇄됩니다 . …
사용자 매뉴얼 SIPLACE HS-60 6 컴포넌트 취급
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 6.5 폐 테이프 절단기
149

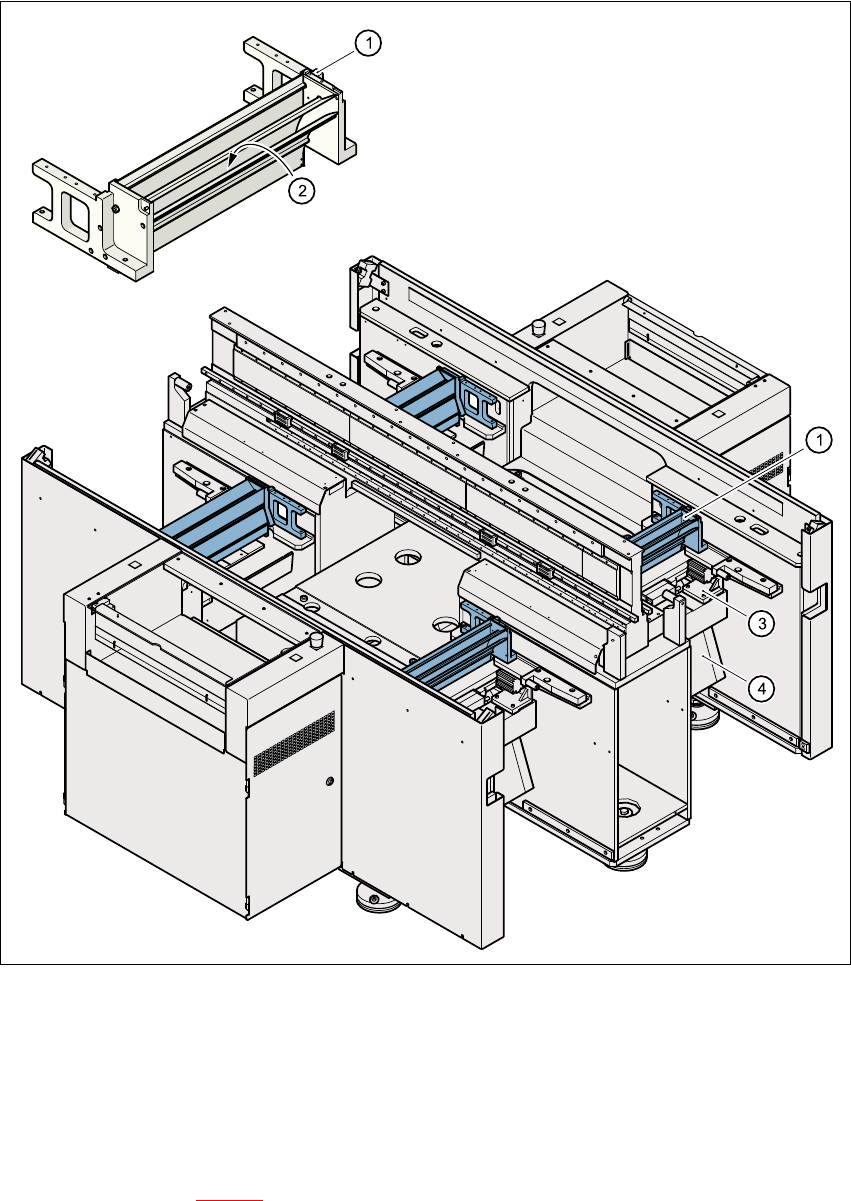

기(그림 6.5 - 3
의 항목 3 참조 ) 바로 위에 있습니다 .
테이프는 사용된 테이프 가이드 채널을 통해 자동으로 아래쪽의 폐 테이프 절단기로 인도됩니다
. 그곳에서 테이프는 공압 작동식 절단 날에 의해 분쇄됩니다 . 폐 테이프는 폐 테이프 활송 장치
(그림 6.5 - 3
의 항목 4 참조 ) 를 통해 컴포넌트 트롤리의 리젝트 빈으로 이동됩니다 .
6

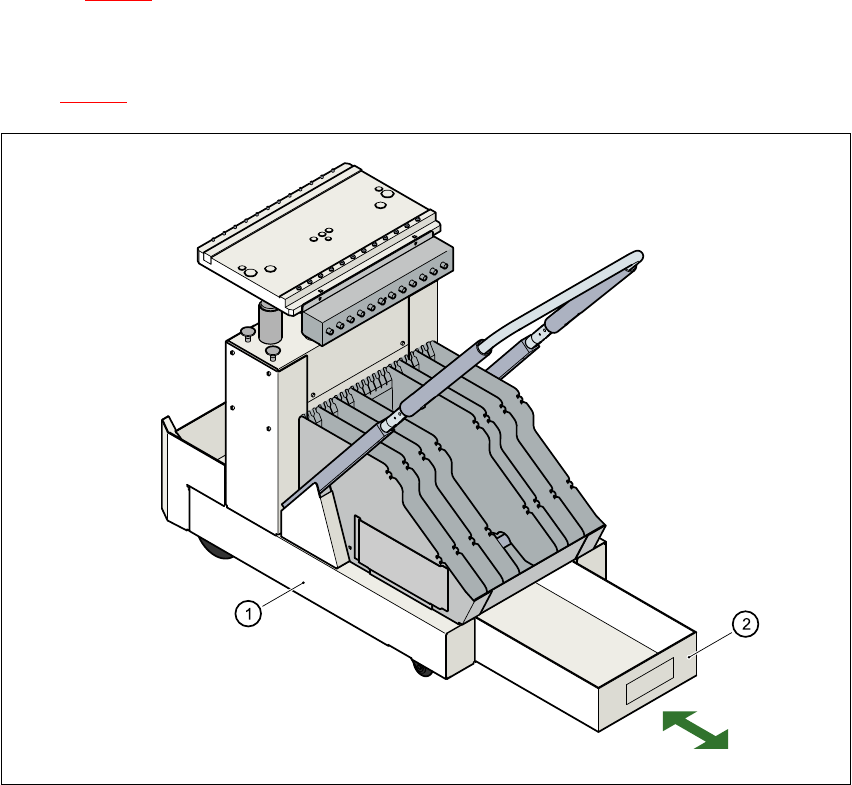

그림 6.5 - 4 컴포넌트 트롤리의 서랍식 폐기 테이프 컨테이너
6
(1) 컴포넌트 트롤리
(2) 서랍식 폐 테이프 컨테이너
6 컴포넌트 취급 사용자 매뉴얼 SIPLACE HS-60
6.5 폐 테이프 절단기 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
150
