7 스테이션 확장 사용자 매뉴얼 SIPLACE HS-60
7.1 12 세그먼트 Collect&Place 헤드용 노즐 체인저 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
154
7

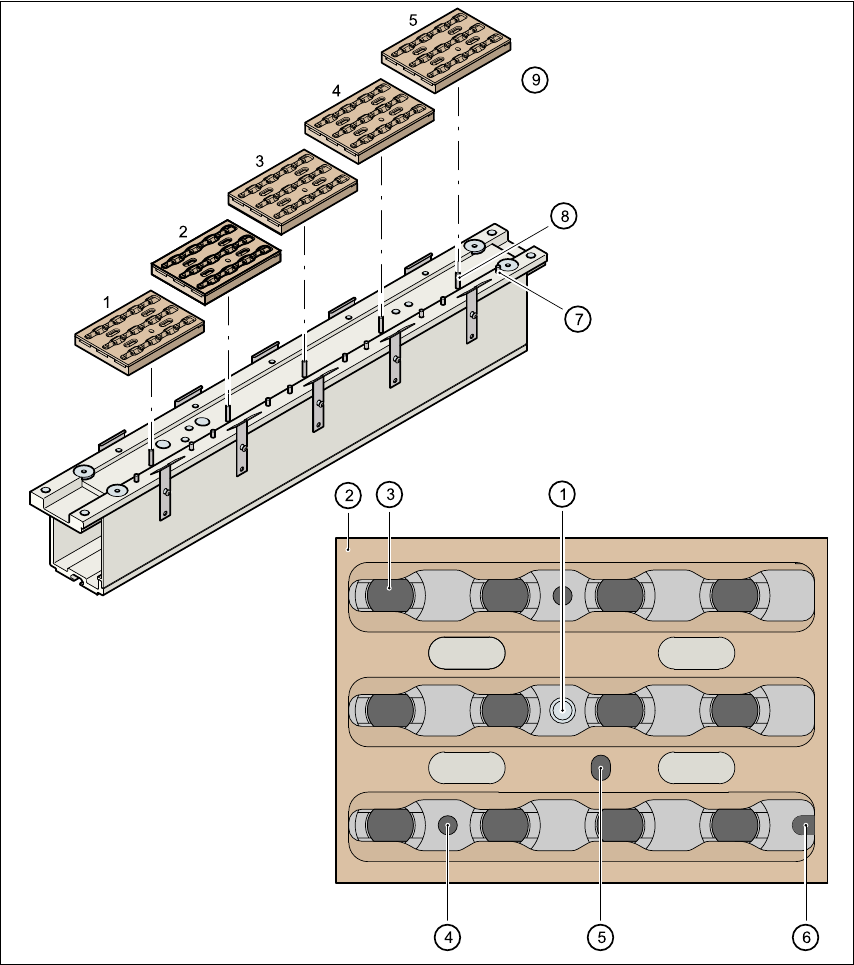

그림 7.1 - 2 매거진 및 노즐 가라지
(1) 포지셔닝 피듀셜
(2) 고정판
(3) 노즐 홀더
(4) 매거진의 센터링을 위한 평행 핀 구멍
(5) 슬라이드 메커니즘의 평행 핀 구멍
(6) 매거진의 센터링을 위한 평행 핀 슬롯
(7) 매거진의 센터링을 위한 평행 핀
12 3
4
10 11
12
9
5
6
7
8
사용자 매뉴얼 SIPLACE HS-60 7 스테이션 확장
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 7.1 12 세그먼트 Collect&Place 헤드용 노즐 체인저
155
(8) 고정판 개방 / 잠금 평행 핀
(9) 매거진

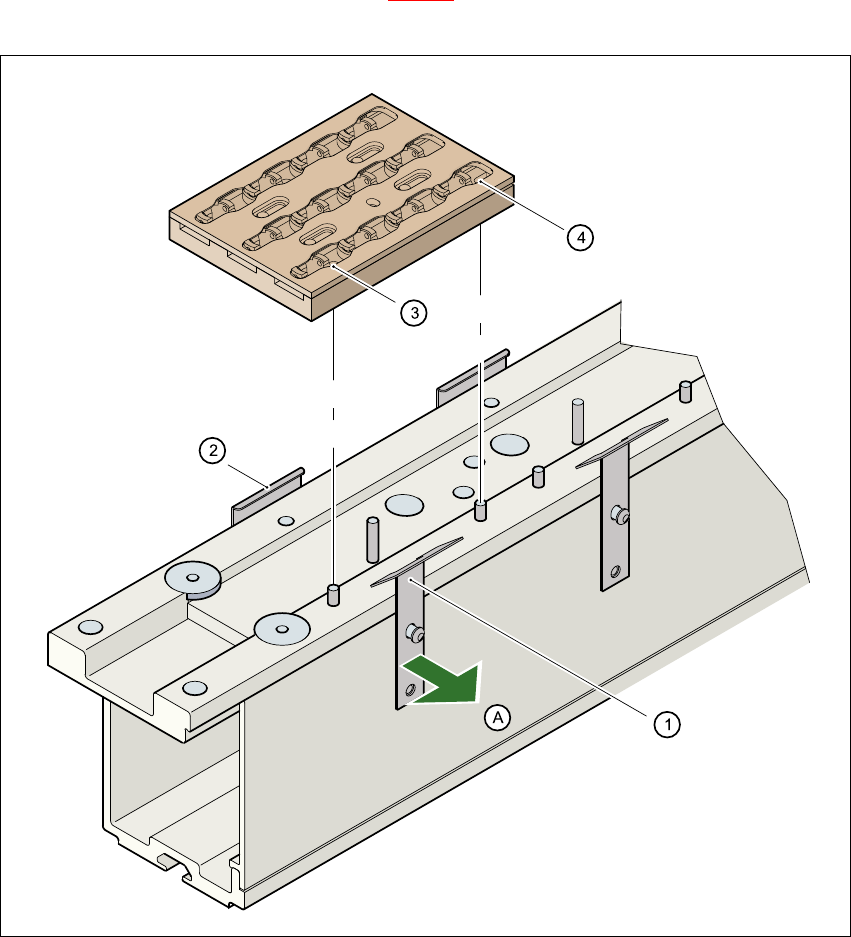

7.1.4 작동에 관한 참고 사항
어떠한 노즐 유형을 처음으로 매거진에 넣는 경우 유형을 식별하기 위한 스티커 라벨을 붙이
십시오 .
참고 : 7
각 매거진에서는 단 하나의 노즐 유형만 사용되어야 합니다 .
장비에서 분리한 후 매거진을 보충하며 항상 완전한 매거진으로 교체해야 합니다 . 7
고정판을 열고 노즐 홀더에 노즐을 위치시킵니다 .
고정판을 닫아 노즐이 매거진에서 떨어지지 않도록 합니다 .
주의 7
매거진을 보충하기 전에 Collect&Place 헤드 위의 모든 노즐이 자신의 매거진으로 돌아왔
는지 확인합니다 . 7
노즐 체인저의 프로그래밍 방법은 UNIX 라인 컴퓨터 및 SIPLACE Pro 컴퓨터용 사용자 매뉴
얼에 설명되어 있습니다 .
참고 : 7
컴포넌트가 매거진 위로 떨어지지 않도록 하십시오 . 컴포넌트가 떨어진 경우 고정판의 작동
을 방해할 수 있습니다 .
컴포넌트가 자유 피더 로케이션 위로 떨어지지 않도록 하십시오 . 컴포넌트는 자성 막대에 붙
게 됩니다 . 피더가 컴포넌트 테이블에 올바르게 위치하지 않은 경우 생산 작업이 중단될 수
있습니다 . 그러므로 정기적으로 매거진과 자유 로케이션을 청소해야 합니다 .
