2 작동 안전 사용자 매뉴얼 SIPLACE HS-60 2.2 경고 라벨 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 32 2.2.4.1 주 전원 공급 장치 문에 부착된 경고 라벨 W206 2 그림 2.2 - 4 주 전원 공급 장치 문에 부착된 경고 라벨 W206 항목 W206, 부 품 번 호 03009345-01 2.2.4.2 서비스 소켓 BU1 에 부착된 경고 라벨 W206…
사용자 매뉴얼 SIPLACE HS-60 2 작동 안전
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 2.2 경고 라벨
31

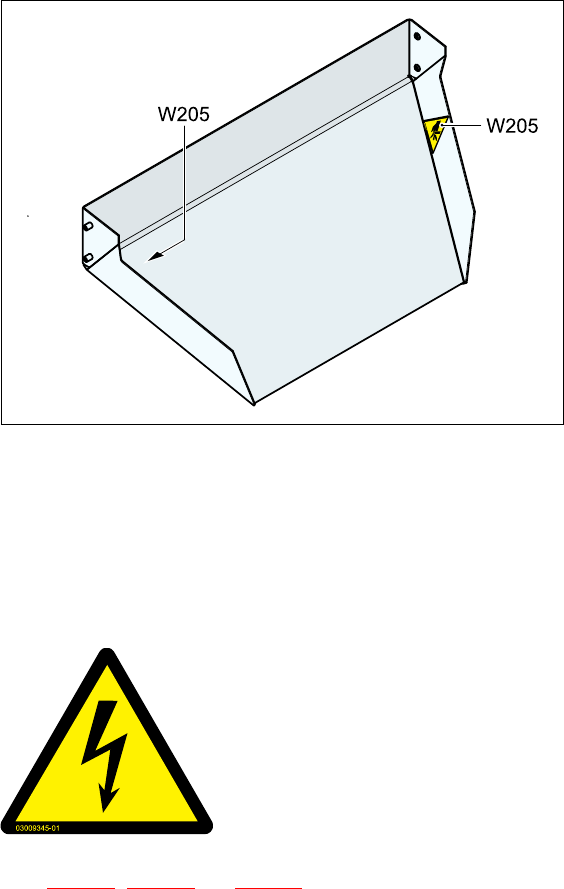

2.2.3.2 폐기 테이프 활송 장치에 부착된 경고 라벨 W205
2
그림 2.2 - 3 폐기 테이프 활송 장치에 부착된 경고 라벨 W205
2
항목 W205, 부품 번호 03009344-01
2.2.4 경고 라벨 W206
2
그림 2.2 - 1, 2.2 - 4 및 2.2 - 5 안의 항목 W206( 장비 당 개수: 2)
2
2
위험 전압 !
라벨이 붙은 부분에는 주 전원 스위치가 꺼져있는 때에도 전류
가 흐릅니다 .
서비스를 실시하기 전에 장비와 본선의 연결을 분리합니다 .
NAFTA 지역: 전기 충격 또는 화재의 위험 !
2 작동 안전 사용자 매뉴얼 SIPLACE HS-60
2.2 경고 라벨 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
32

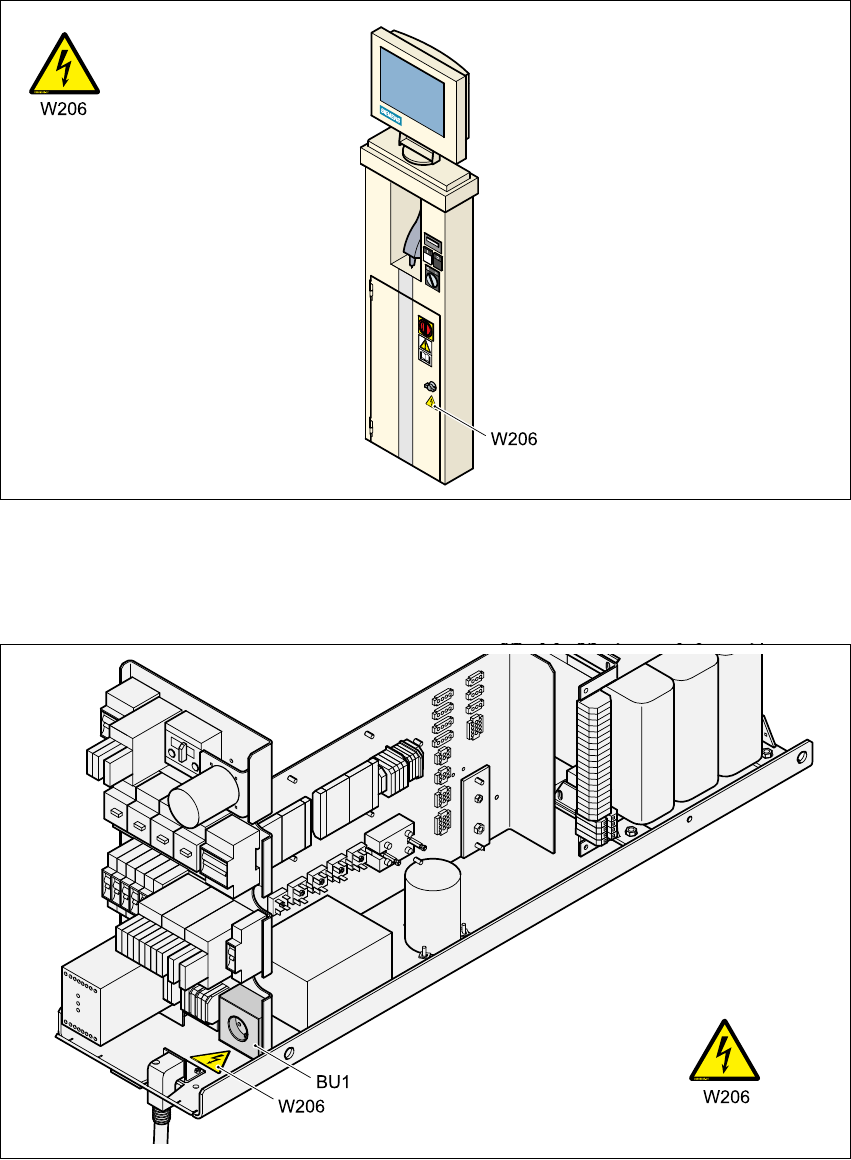

2.2.4.1 주 전원 공급 장치 문에 부착된 경고 라벨 W206
2
그림 2.2 - 4 주 전원 공급 장치 문에 부착된 경고 라벨 W206
항목 W206, 부품 번호 03009345-01
2.2.4.2 서비스 소켓 BU1 에 부착된 경고 라벨 W206
2
그림 2.2 - 5 서비스 소켓 BU1 에 부착된 경고 라벨 W206
항목 W206, 부품 번호 03009345-01
사용자 매뉴얼 SIPLACE HS-60 2 작동 안전
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 2.2 경고 라벨
33
2.2.5 경고 라벨 W207
2
항목 W207( 장비 당 개수: 1)

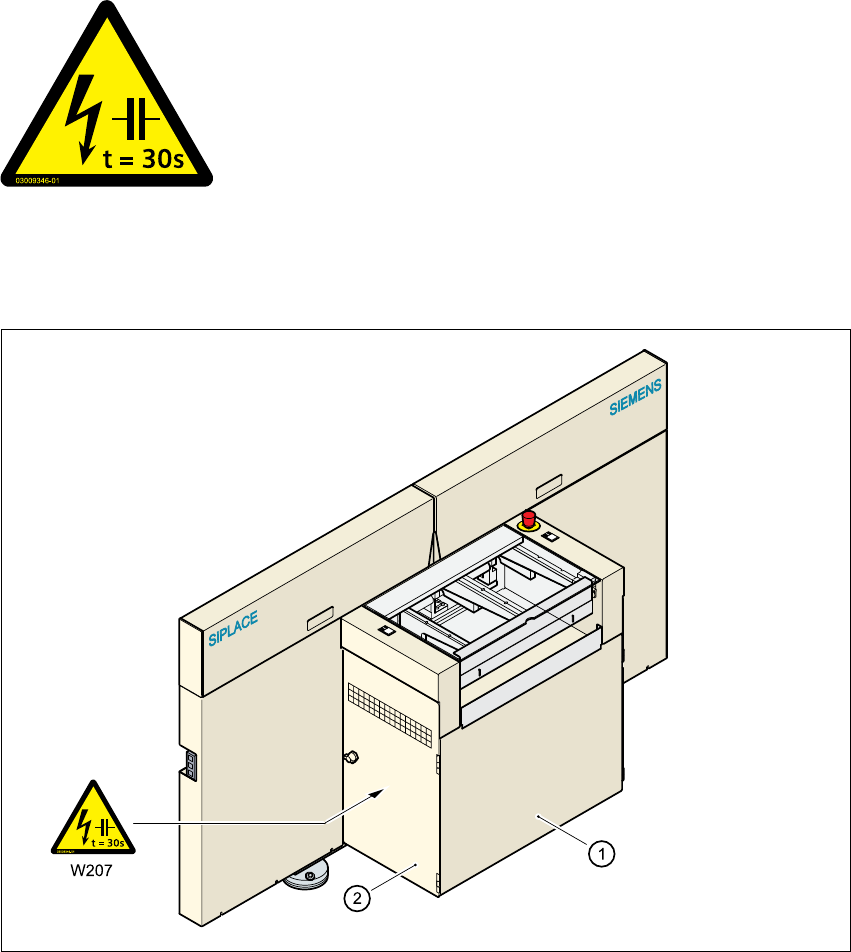

2.2.5.1 서보 장치 Macrolon 패널에 부착된 경고 라벨 W207
2
그림 2.2 - 6 서보 장치 Macrolon 패널에 부착된 경고 라벨 W207
2
(1) 장비의 출력 방향
(2) 서보 장치 문
항목 W207, 부품 번호 03009346-01
2
2
주 전원 전압 !
주 전원 스위치를 끄고 캐패시터가 방전될 때까지 30 초간 기
다립니다 .
NAFTA 지역: 전기 충격 또는 화재의 위험 !
