2 작동 안전 사용자 매뉴얼 SIPLACE HS-60 2.2 경고 라벨 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 36 2.2.8 비상 정지 버튼 위의 경고 라벨 W110 2 경고 라벨 W110( 장비 당 개 수: 2) 2 그림 2.2 - 9 비상 정지 버튼 위의 경고 라벨 W110 2 항목 W110, 부 품 번 호 03009349-01 2 2 2 2 2 2 2 2 2 2 …
사용자 매뉴얼 SIPLACE HS-60 2 작동 안전
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 2.2 경고 라벨
35
2.2.7 PCB 컨베이어 위의 " 레이저 등급 2" 경고 라벨
2
PCB 컨베이어 위의 " 레이저 등급 2" 경고 라벨
( 장비 당 개수:단일 컨베이어에 2 개 ,
이중 컨베이어에 4 개 )
2

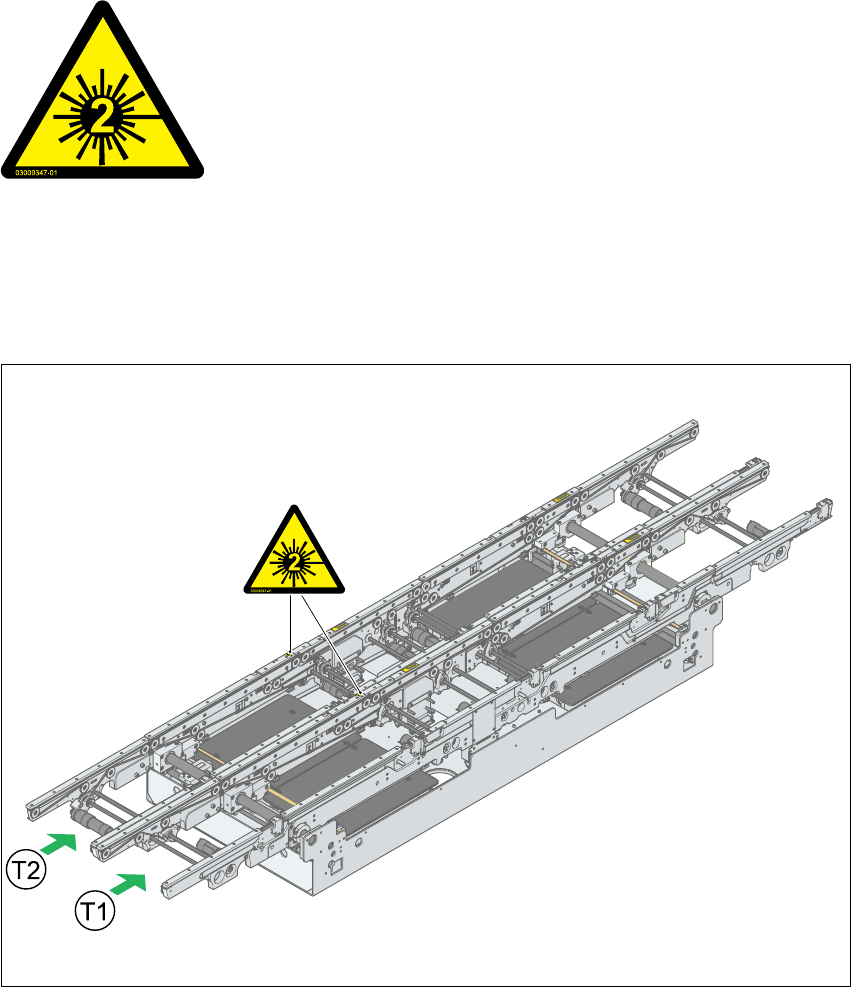

그림 2.2 - 8 PCB 컨베이어 위의 " 레이저 등급 2" 경고 라벨
2
" 레이저 등급 2" 경고 라벨 , 부품 번호 03009347-01
2
2
레이저 방사능 !
빔을 들여다보지 마십시오
레이저 등급 2
2 작동 안전 사용자 매뉴얼 SIPLACE HS-60
2.2 경고 라벨 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
36
2.2.8 비상 정지 버튼 위의 경고 라벨 W110
2
경고 라벨 W110( 장비 당 개수: 2)
2
그림 2.2 - 9 비상 정지 버튼 위의 경고 라벨 W110
2
항목 W110, 부품 번호 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
오스트레일리아 , 캐나다 , 멕시코 및 미국의 경우 ,
비상 정지 버튼의 노란색 링 대신 경고 라벨 W110
이 확장 키트에 부착되어 있습니다 .
사용자 매뉴얼 SIPLACE HS-60 2 작동 안전
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 2.3 레이저 등급 분류
37
2.3 레이저 등급 분류
2.3.1 레이저 등급 1
2.3.1.1 전체 장비의 등급 분류
2
참고 : 2
레이저 등급 1 과 1M 의 모듈은 동일하지 않습니다 .
2.3.1.2 카메라 시스템의 등급 분류
2
2.3.2 레이저 등급 1M
광학기기를 통해 이것을 직접 쳐다보지 마십시오 .
2
2
작동 준비가 된 설치된 모든 카메라 시스템과 전체 장비가 레이저 등
급 1 에 해당됩니다 .
레이저 등급은 DIN EN 60825-1:2001 에 따라 결정됩니다 .
2
다음의 카메라 시스템이 레이저 등급 1 에 해당됩니다 .
– 멀티컬러 PCB 카메라 ( 유형 18) 21
2
다음의 카메라 시스템이 레이저 등급 1M 에 해당됩니다 .
– 12- 세그먼트 Collect&Place 헤드의 24 x 24 컴포넌트 카메라
– 12 세그먼트 Collect&Place 헤드의 16 x 16 DCA 카메라
