2.5 안전 장비
2.5.1 보호 덮개
2

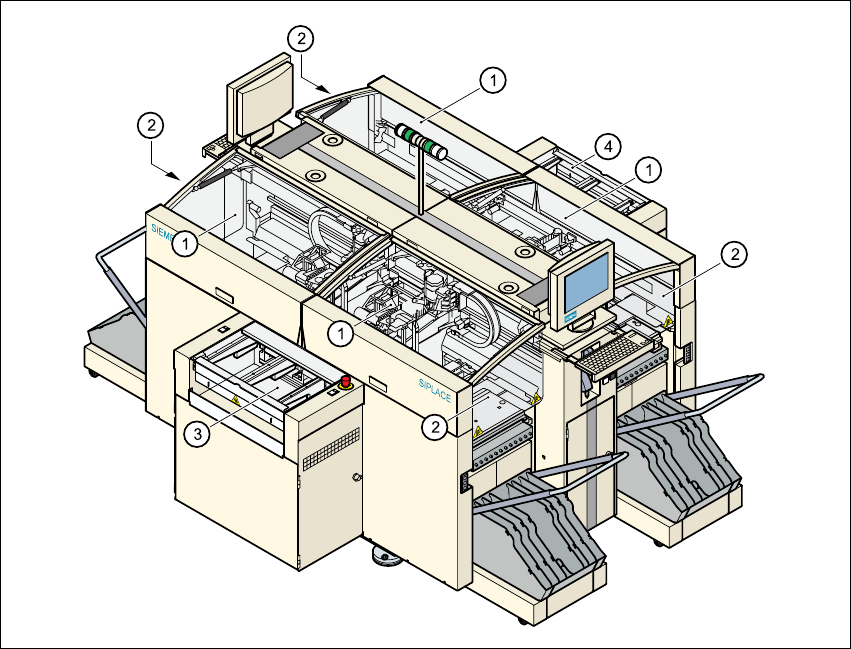

그림 2.5 - 1 보호 덮개
(1) 보호 덮개
(2) 안전 패널
(3) 입력 벨트 위의 덮개 및 가드
(4) 출력 컨베이어 위의 덮개 및 가드
갠트리의 이동 범위에는 위로 회전 가능한 4 개의 보호 덮개가 있습니다 . 장비의 측면 안쪽에 대
한 접근을 막기 위한 측면 스크린이 있습니다 . PCB 컨베이어에 대한 접근은 입력 벨트와 출력
벨트의 위 및 두 벨트의 가드 위로 회전 가능한 덮개에 의해 보호됩니다 .
사용자 매뉴얼 SIPLACE HS-60 2 작동 안전
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 2.5 안전 장비
45
기능 2
보호 덮개 중 하나가 위로 회전했거나 PCB 컨베이어의 덮개 중 하나가 위로 올려지면 갠트리 축
의 전원 공급 장치가 즉시 차단됩니다 . 갠트리 축이 정지합니다 . "Close cover" 메시지가 화면
에 표시됩니다 .
보호 덮개를 닫고 시작 버튼 중 하나를 눌러 실장을 재개합니다 .
2

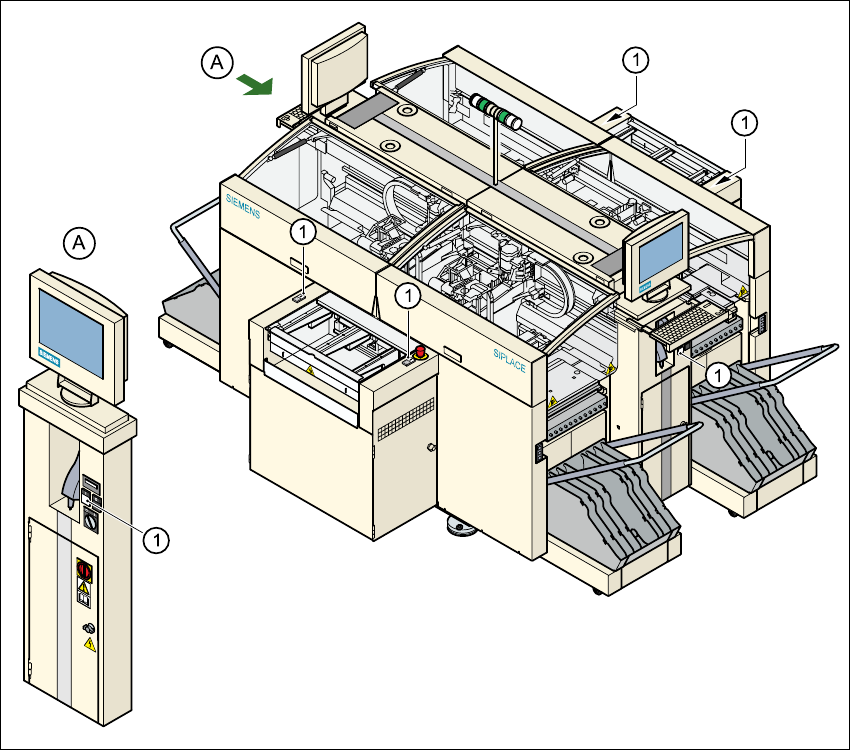

그림 2.5 - 2 시작 버튼 ( 흰색 ) 의 장비 상의 위치
2
(1) 장비 상의 시작 버튼 ( 흰색 )
2 작동 안전 사용자 매뉴얼 SIPLACE HS-60
2.5 안전 장비 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
46
2.5.2 입 / 출력 벨트 위의 가드
충돌 위험 ! 2
가드는 항상 처리될 PCB 의 높이로 설정되어 있어야 합니다 . 가드와 안전 막대 사이의 간격은
최대한 좁게 유지되어야 합니다 . 가드는 PCB 컨베이어의 입 / 출력 벨트에 맞춰져 있습니다 .
장비 내부의 틈에 손을 넣지 마십시오 . 리프팅 테이블과 충돌할 위험이 있습니다 .
처리 대상 회로 보드가 통과할 수 있도록 슬롯을 통해 가드의 높이를 조정합니다 .
2

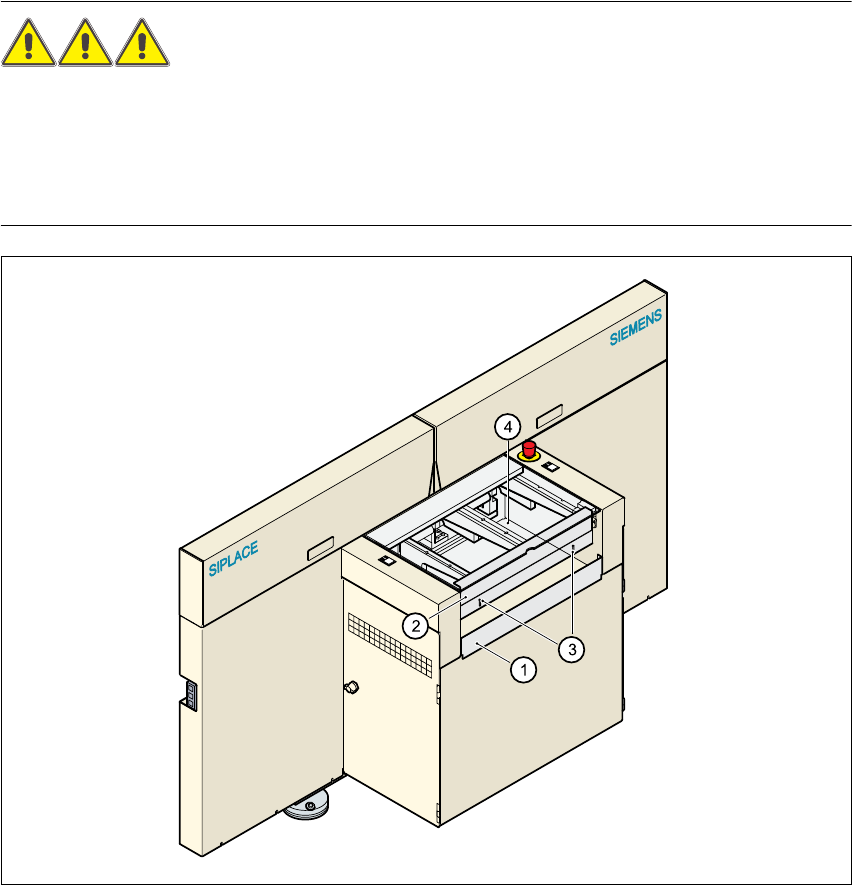

그림 2.5 - 3 장비의 입 / 출력 벨트 가드
2
(1) 안전 바 ( 고정 )
(2) 가드 ( 조정 가능 )
(3) 높이 조절용 슬롯
(4) 덮개
