2.6.2 주 스위치를 끈 후의 잔류 전압과 방전 시간
2
주의
데이터 손실을 방지하기 위해 자동 실장 시스템을 끄기 전에 다음을 확인합니다 ( 비상 시는 예외
입니다 ). 2
– 실장 시스템이 장비 , 설정 및 패널 데이터의 전송을 완료했습니까 ?
– 실장 시스템이 PCB 의 처리를 완료했습니까 ?
– 실장 시스템이 준비 단계를 완료했습니까 ?
2.7 압축 공기 공급 장치 비활성화 및 압력 해제
압축 공기 작업 압력은 0.54MPa(5.4bar) 로 설정되어 있습니다 . 압축 공기 장치의 위치는 그림
2.7 - 1
의 항목 4 에 표시되어 있습니다 . 장비에 대한 압축 공기 공급은 잠금 밸브 (그림 2.7 -
1 의 항목 1) 를 사용해 중단할 수 있습니다 .
보호 문을 엽니다 .
잠금 밸브의 레버 ( 그림 2.7 - 1 의 항목 1) 를 세로에서 가로 위치로 돌립니다 .
작업 압력 게이지와 스토퍼로 공급되는 압축 공기 공급 압력 게이지 ( 그림 2.7 - 1 의 항목 2 및
3) 를 관찰합니다 . 자동 실장 시스템이 켜지면 압력은 1 분 안에 해제되어 0MPa(0bar) 가 됩
니다 .
주의
장비가 켜져 있을 때에는 30 분 이상 압축 공기 공급 장치를 중단하기 위해 정지 밸브를 사용하
지 마십시오 . 예방적 유지보수 또는 서비스 작업을 수행하기 위해 30 분 이상 시스템을 정지해
야 하는 경우에는 주 스위치를 통해 실장 시스템을 끄고 전원 공급 장치와의 연결을 해제해야 합
니다 .
X1(GND) 에 대해 측정된 테스
트 소켓 X2, X3, X4
주 전원 스위치가 꺼졌을 때의
잔류 전압
방전 시간
X2 <10VDC <2 초
X3 <10VDC <50 초
X4 <10VDC <7 초
2 작동 안전 사용자 매뉴얼 SIPLACE HS-60
2.7 압축 공기 공급 장치 비활성화 및 압력 해제 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
60
2

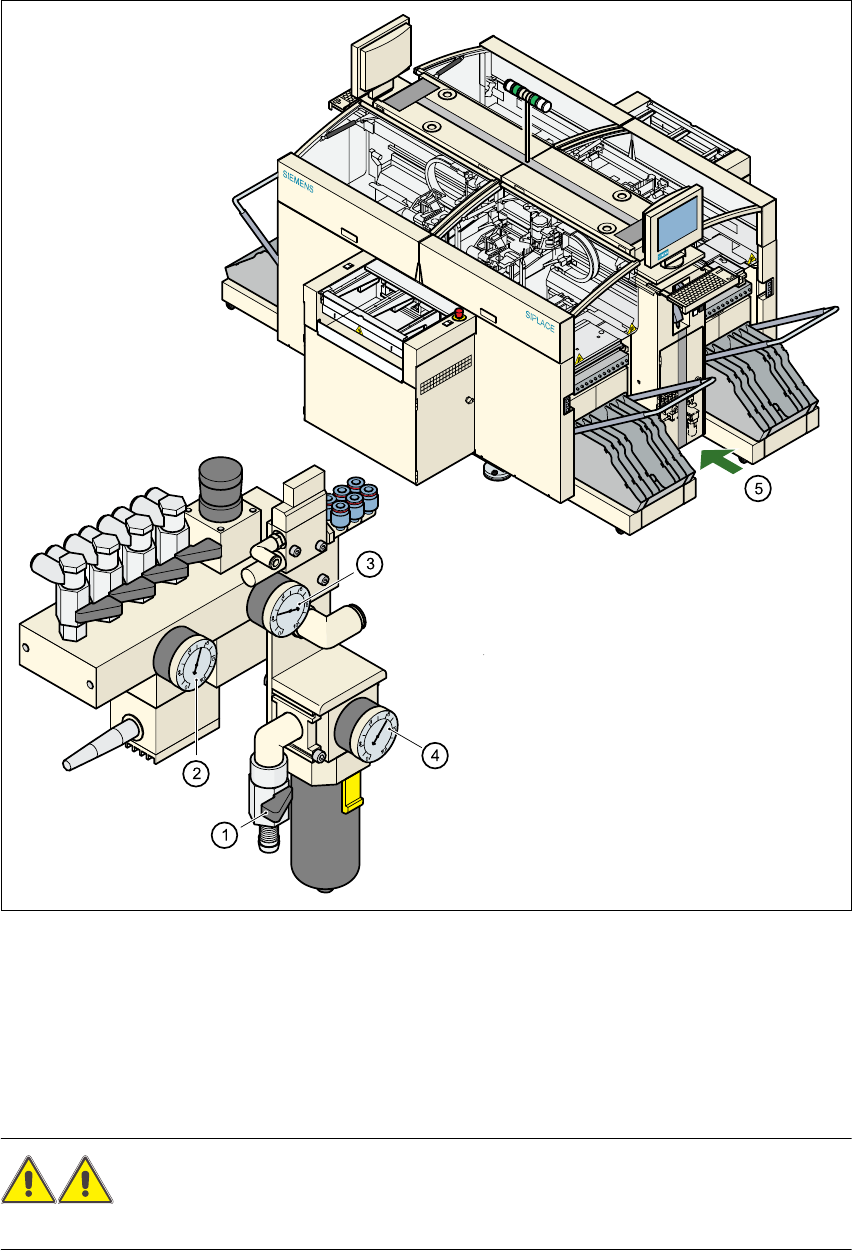

그림 2.7 - 1 실장 시스템의 압축 공기 장치
(1) 잠금 위치의 잠금 밸브 레버
(2) 작업 압력 게이지
(3) 컴포넌트 테이블 작동 압력 게이지
(4) 입력 압력 게이지
(5) 압축 공기 장치의 위치는 실장 시스템의 안전 문 뒤입니다 .
경고
압력이 가해지고 있는 압축 공기 라인은 절대로 연결을 분리하지 마십시오 . 부상의 위험이 있습니다 .
2
사용자 매뉴얼 SIPLACE HS-60 2 작동 안전
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 2.8 주 전원 스위치를 끈 후 장비의 에너지 상태
61
2.8 주 전원 스위치를 끈 후 장비의 에너지 상태
경고 2
3 x 204VAC( 미국 버전 ), 3 x 230VAC, 3 x 380VAC, 3 x 400VAC 또는 3 x 415VAC ± 5%,
50/60Hz 주 전원 전압이 실장 시스템에 공급됩니다 . 이것은 시스템의 일부 부품은 주 전원이 꺼
져있는 동안에도 잠재적으로 치명적인 전압이 흐른다는 것을 의미합니다 . 따라서 실장 시스템
을 올바르지 않은 방법으로 취급하면 사망이나 심각한 부상 또는 장비의 심각한 손상이 발생할
수 있습니다 .
적용 가능한 사고 예방법과 DIN 규정 ( 특히 DIN EN 60 204, 파트 1) 을 항상 준수하십시오 .
서보 장치 위의 가드는 교육을 받고 적절한 자격을 갖춘 직원만 열어야 합니다 .
2

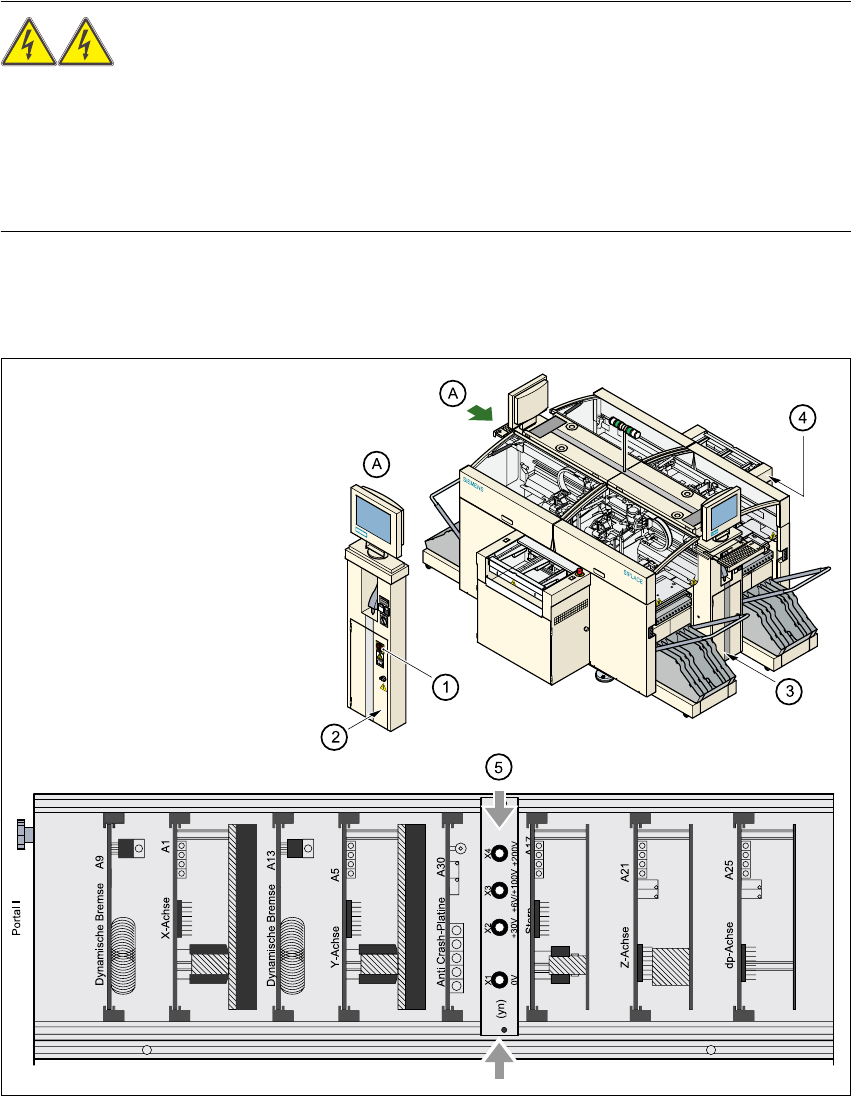

그림 2.8 - 1 실장 시스템 안의 서보 장치 , 주 전원 스위치 , 서비스 소켓 및
압축 공기 장치의 위치
