3기술 정보
3.1 장비 설명
이 자동 실장 시스템은 4 개의 갠트리 축 시스템을 갖춘 고성능 실장 시스템입니다 . 각 갠트리에
는 PCB 비전 모듈과 별 모양 12 세그먼트 Collect&Place 헤드가 장착되어 있습니다 . 컴포넌트
비전 모듈을 갖춘 Collect&place 헤드는 고정 피더 모듈로부터 컴포넌트를 픽업하여 PCB 컨베
이어에 고정된 PCB 에 장착합니다 .
3

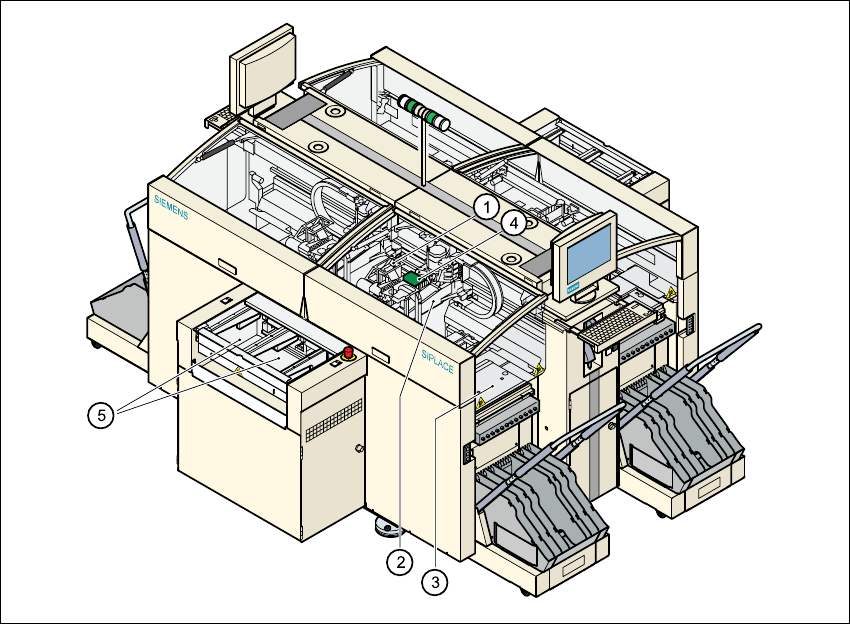

(A) 실장 시스템 개요
(1)컴포넌트 비전 모듈을 갖춘 12 세그먼트 Collect&Place 헤드
(2)PCB 비전 모듈을 갖춘 갠트리 축 시스템
(3)고정 컴포넌트 공급
(4)고정된 PCB(Printed Circuit Board)
(5)PCB 컨베이어 ( 이중 컨베이어 옵션)
3 기술 정보 사용자 매뉴얼 SIPLACE HS-60
3.1 장비 설명 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
74
자동 실장 시스템 기초 개념
– 고정 피더 모듈을 갖춤
– 실장 중 PCB 가 고정됨
– 포지셔닝 가능 실장 헤드
위와 같은 개념을 통해 많은 중요한 장점을 갖습니다 .
– 고정 피더 모듈을 통해 아주 작은 컴포넌트도 정확하게 픽업할 수 있습니다 .
– PCB 가 고정되어 있으므로 ( 이동하는 PCB 에서 자주 발생하는 일인 ) 실장 도중 컴포넌트가
PCB 위에서 미끄러지는 일이 없습니다 .
– 또한, 컴포넌트와 PCB를 위한 정교한 광학 센터링 시스템(비전 모듈)은 컴포넌트 포지셔닝의
높은 정확도를 보장합니다 .
– 장비를 멈추지 않고도 컴포넌트를 위로 올리고 테이프를 접합할 수 있습니다 .
– 준비된 컴포넌트 트롤리를 통해 실장 시스템을 장시간 정지하지 않고도 재정비할 수 있습니다
.
