3 기술 정보 사용자 매뉴얼 SIPLACE HS-60
3.2 라인 개념 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
76
3.2 라인 개념
3.2.1 개요
이 실장 시스템을 입 / 출력 스테이션 , 화면 인쇄 시스템 , 솔더링 오븐 및 SIPLACE 제품군의 다
른 자동 실장 시스템과 연결할 수 있습니다 . 모든 SIPLACE 모듈은 필요에 따라 UNIX 라인 컴
퓨터나 SIPLACE Pro 컴퓨터로부터 필요한 데이터를 제공 받습니다 . 또한 적절한 인터페이스를
사용하여 실장 시스템을 더 높은 수준의 데이터 처리 시스템에 연결할 수 있습니다 .
3.2.2 기술 정보 - 라인 개념
3
시스템 SIPLACE 실장 라인
모듈 SIPLACE HF/SIPLACE HS-60/SIPLACE HS-50/
SIPLACE 80 S-20/SIPLACE S-23 HM
SIPLACE 80 F4/SIPLACE F5/SIPLACE F5 HM,
SIPLACE S-25HM/S-27 HM
주변 기기 입력 / 출력 스테이션
화면 프린터
솔더링 오븐
검사 스테이션 등
컴포넌트 범위 0201 부터
PCB 컨베이어 자동 폭 조정
PCB 형태(길이 x 폭 )50mm x 50mm ~ 508mm x 460mm
(2" x 2" ~ 20" x 18")
실장 속도 모듈을 직렬로 연결한 방법에 따라 다릅니다 .
필요 공간 4m ² /SIPLACE S/F-모듈
7,5m ² /SIPLACE HS- 모듈
사용자 매뉴얼 SIPLACE HS-60 3 기술 정보
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 3.3 실장 시스템의 연결 데이터
77
3.3 실장 시스템의 연결 데이터
3.3.1 실장 시스템의 전기 및 공압 연결 지점
3

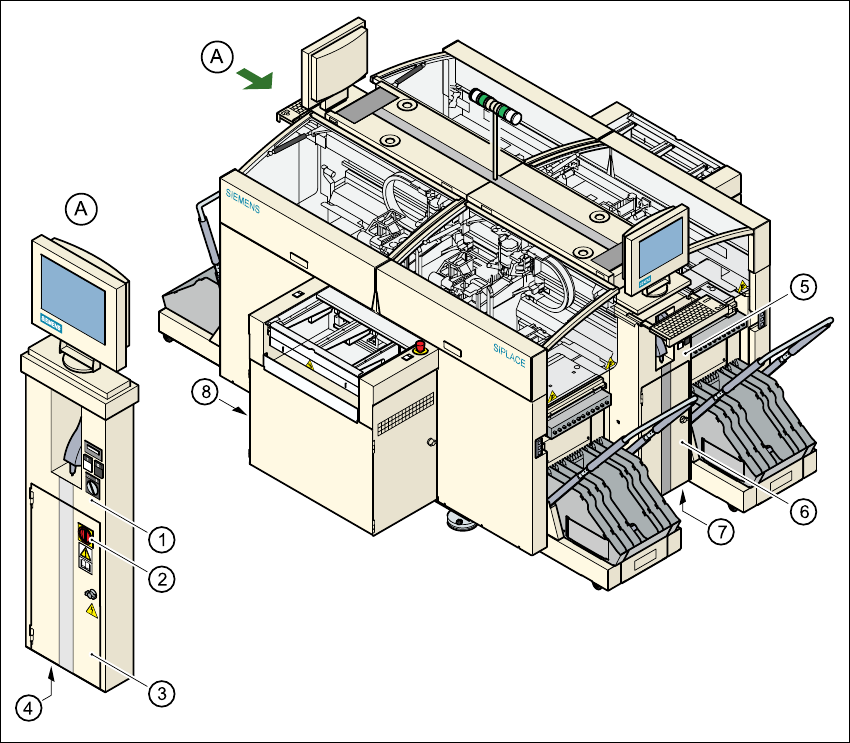

그림 3.3 - 1 실장 시스템의 전기 및 공압 연결 지점
3
(1)오퍼레이터 패널 , 좌측
(2)주 전원 스위치
(3)전원 공급 장치의 안전 문
(4)전원 케이블용 구멍
(5)오퍼레이터 패널 , 우측
(6)압축 공기 장치의 안전 문
(7)압축 공기 라인용 구멍
(8)스테이션 컴퓨터의 LAN 연결
3 기술 정보 사용자 매뉴얼 SIPLACE HS-60
3.3 실장 시스템의 연결 데이터 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
78
경고 3
3 x 204VAC( 미국 버전 ), 3 x 230VAC, 3 x 380VAC, 3 x 400VAC 또는 3 x 415VAC ± 5%,
50/60Hz 주 전원 전압이 실장 시스템에 공급됩니다 . 이것은 시스템의 일부 부품에는 주 전원이
꺼져있는 동안에도 잠재적으로 치명적인 전압이 흐른다는 것을 의미합니다 . 따라서 실장 장비
를 올바르지 않은 방법으로 취급하면 사망이나 심각한 부상 또는 장비의 심각한 손상이 발생할
수 있습니다 .
경고 3
압력이 가해진 압축 공기 라인은 절대로 연결을 분리하지 마십시오 . 부상의 위험이 있습니다 .
3.3.2 기술 정보 - 전기 정격
공급 전압 3 x 204VAC ± 5%, 50/60Hz(미국 버전만 해당 )
3 x 230VAC ± 5%, 50/60Hz
3 x 380VAC ± 5%, 50/60Hz
3 x 400VAC ± 5%, 50/60Hz( 유럽 )
3 x 415VAC ± 5%, 50/60Hz
퓨즈 3 x 32A(3 x 204VAC)
3 x 32A(3 x 230VAC)
3 x 16A(3 x 380VAC)
3 x 16A(3 x 400VAC)
3 x 16A(3 x 415VAC)
연결된 부하
총합 11.1kVA
전류 총합 4kW
정전 최대 20msec
